塑料弓形把手，从操作侧或背面安装
 06916-01

塑料弓形把手，从操作侧或背面安装

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：热塑性塑料 PA（聚酰胺），玻璃珠增强型。
钢制或不锈钢材质的衬套、固定螺栓、螺母和垫圈。规格：黑灰色。提示：这种弓形把手以其大体积和舒适的抓握感而著称。
A 型包含固定螺钉以及配套的垫圈和螺母。

旋入式尺寸“A”适用于手柄安装后。在未组装的状态下，由于脱模过程中的弯曲应力，可能会发生偏差。
装配：正面安装 A 型。
背面安装 B 型。特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 06916-01 塑料弓形把手，从操作侧或背面安装 148 kB

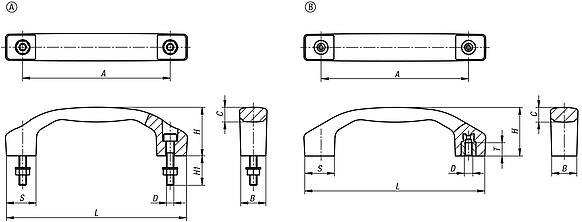

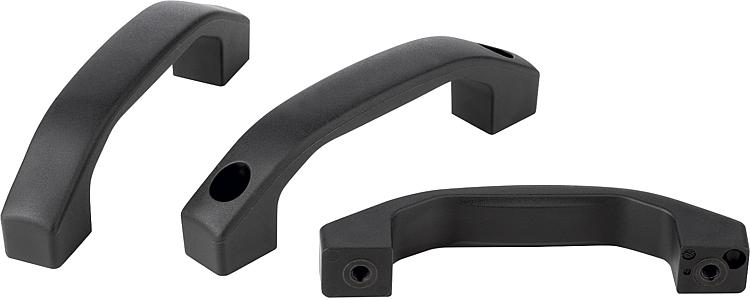

图片（总概述）

塑料弓形把手，从操作侧或背面安装

塑料弓形把手，从操作侧安装

 更多信息

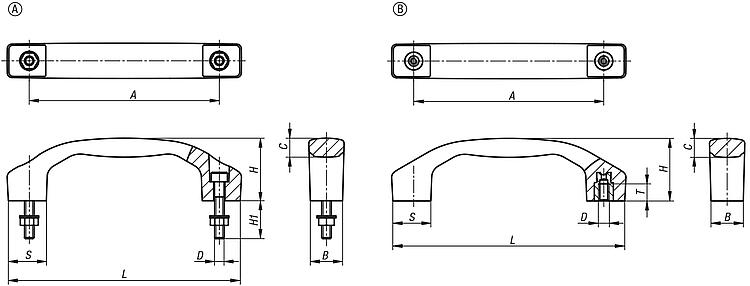

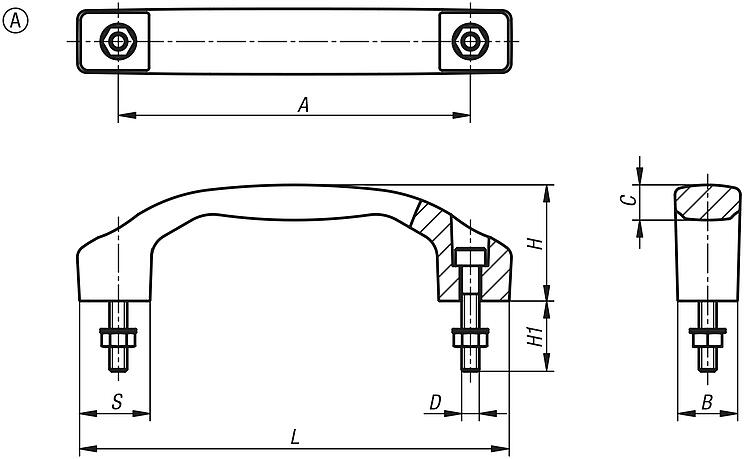

图纸
塑料弓形把手，从操作侧安装

商品选择/筛选


  •
  • A

  •
  • 钢制
  • 不锈钢

  •
  • 100
  • 120
  • 140

  •
  • 17
  • 21
  • 24

  •
  • 9,5
  • 11,4
  • 14,2

  •
  • M5
  • M6
  • M8

  •
  • 33
  • 39
  • 45

  •
  • 20
  • 25
  • 30

  •
  • 122
  • 146
  • 170

  •
  • 20
  • 24
  • 28

  •
  • 1000

Reset
订货号类型材料ABCD

HH1LS负载能力
N
CAD配件价格订购
06916-01-1100051A钢制100179,5M53320122201000  根据要求
06916-01-1120061A钢制1202111,4M63925146241000  根据要求
06916-01-1140081A钢制1402414,2M84530170281000  根据要求
06916-01-1100052A不锈钢100179,5M53320122201000  根据要求
06916-01-1120062A不锈钢1202111,4M63925146241000  根据要求
06916-01-1140082A不锈钢1402414,2M84530170281000  根据要求

塑料弓形把手，从背面安装

 更多信息

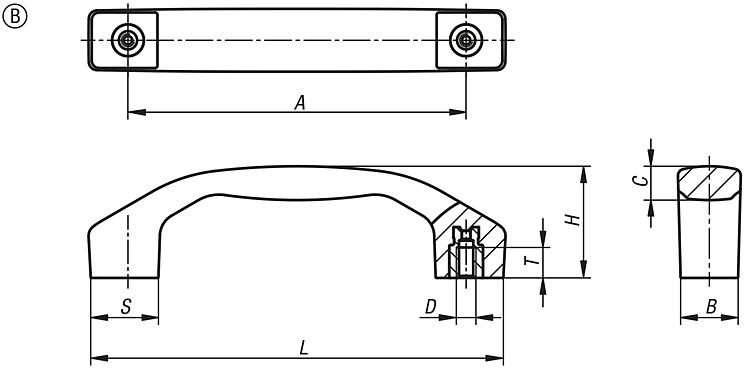

图纸
塑料弓形把手，从背面安装

商品选择/筛选


  •
  • B

  •
  • 钢制
  • 不锈钢

  •
  • 100
  • 120
  • 140

  •
  • 17
  • 21
  • 24

  •
  • 9,5
  • 11,4
  • 14,2

  •
  • M5
  • M6
  • M8

  •
  • 33
  • 39
  • 45

  •
  • 122
  • 146
  • 170

  •
  • 20
  • 24
  • 28

  •
  • 9
  • 12

  •
  • 1000

Reset
订货号类型材料ABCD

HLST负载能力
N
CAD配件价格订购
06916-01-2100051B钢制100179,5M5331222091000  根据要求
06916-01-2120061B钢制1202111,4M63914624121000  根据要求
06916-01-2140081B钢制1402414,2M84517028121000  根据要求
06916-01-2100052B不锈钢100179,5M5331222091000  根据要求
06916-01-2120062B不锈钢1202111,4M63914624121000  根据要求
06916-01-2140082B不锈钢1402414,2M84517028121000  根据要求
