椭圆形铝制弓形把手，拆卸式

产品
- 产品概览
  - 灵活的标准件系统
    - 操作部件
      - 弓形把手、管型把手和嵌入式把手

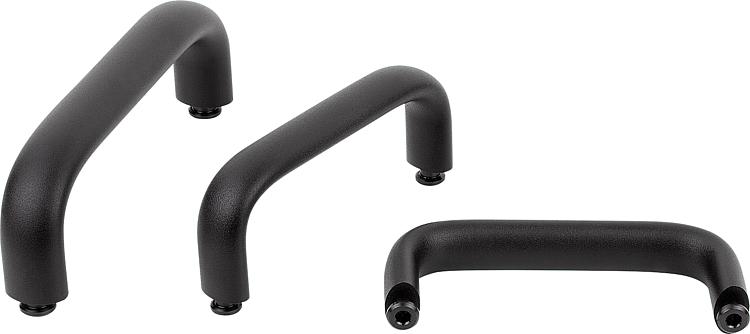

        椭圆形铝制弓形把手，拆卸式

商品描述/产品说明

产品说明材料：弓形把手，椭圆铝 EN AW-6060.
定位销，钢。

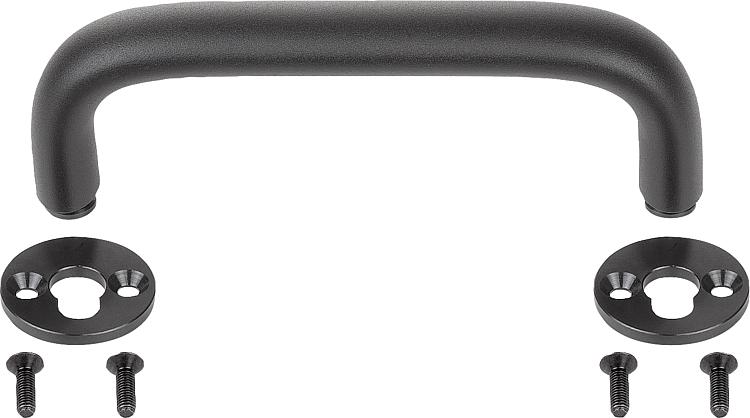

插入式垫圈，钢。规格：弓形把手，黑色喷漆。
定位销，经黑色氧化处理。
插入式垫圈，经黑色氧化处理。提示：弓形把手通过一个插接系统固定在配合件中。
需在未承重的状态下进行拆卸。应用：将弓形把手插入开口，直至把手顶住插入式垫圈。
水平上拉把手卡入插槽。
把手只能够垂直向上承重。

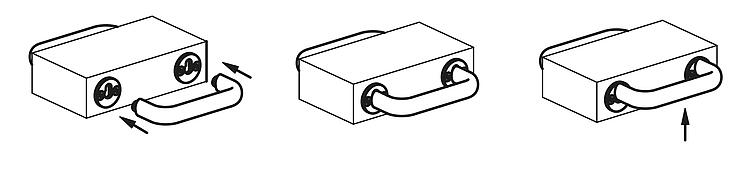

以相反的顺序将其松开。装配：安装插入式垫圈前，必须对操作件进行预处理。

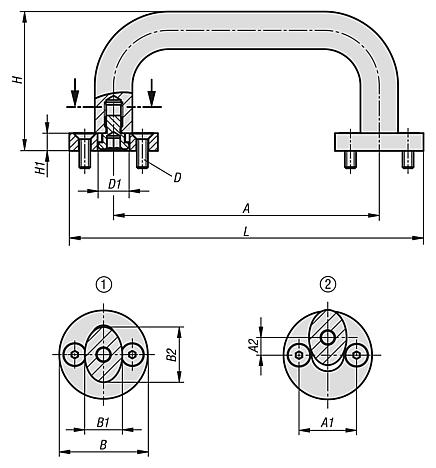

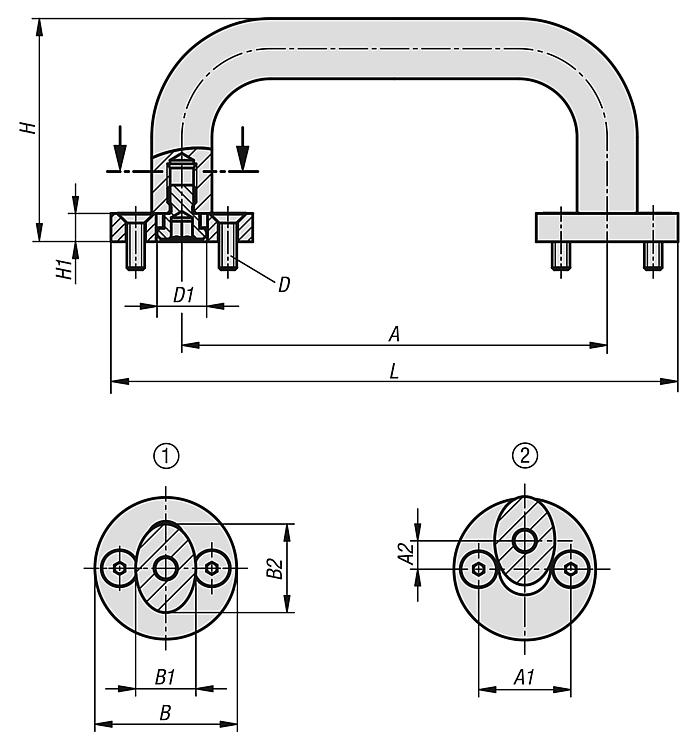

请参见图纸安装提示。图纸提示：

1) 解锁位
2) 锁定位置

S = 插入
E = 啮合
A = 抬起

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06920 椭圆形铝制弓形把手，拆卸式

311 kB

图纸

商品选择/筛选

订货号	A	A1	A2	B	B1	B2	D	D1	H	H1	L	负载能力 N	价格
06920-10012001	100	24	7	35	13	21	M5x16	12	58	8	135	1000	根据要求
06920-11212001	112	24	7	35	13	21	M5x16	12	58	8	147	1000	根据要求
06920-11214001	112	26	8	40	15	25	M5x16	14	63	8	152	1000	根据要求
06920-12012001	120	24	7	35	13	21	M5x16	12	58	8	155	1000	根据要求
06920-12014001	120	26	8	40	17	25	M5x16	14	63	8	160	1000	根据要求
06920-12812001	128	24	7	35	13	21	M5x16	12	58	8	163	1000	根据要求
06920-12814001	128	26	8	40	17	25	M5x16	14	63	8	168	1000	根据要求
06920-16012001	160	24	7	35	13	21	M5x16	12	58	8	195	1000	根据要求
06920-16014001	160	26	8	40	17	25	M5x16	14	63	8	200	1000	根据要求
06920-18014001	180	26	8	40	17	25	M5x16	14	63	8	220	1000	根据要求
06920-19214001	192	26	8	40	17	25	M5x16	14	63	8	232	1000	根据要求
06920-35014001	350	26	8	40	17	25	M5x16	14	63	8	390	1000	根据要求
