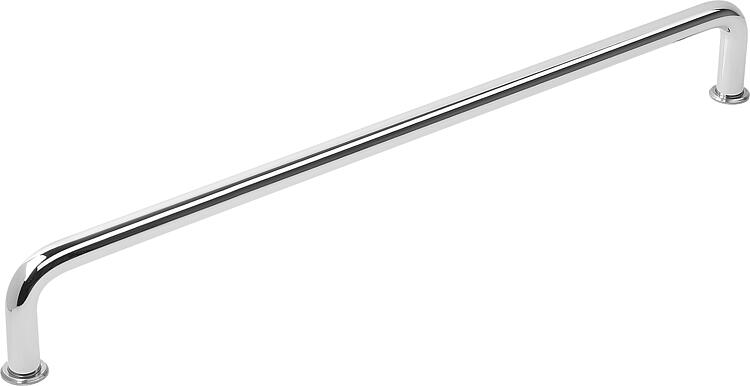

        高光镀铬钢制弓形把手，圆形型材，从背面安装

商品描述/产品说明

产品说明材料：钢制。规格：高光泽镀铬。订购须知：单独订购紧固材料和末端垫片。应用：背面安装。附件：末端垫片 06922-11。
垫片 07300。
垫片 07305。
六角螺栓 07171。
螺栓 07174。
圆柱头螺栓 07160。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06930-10 高光镀铬钢制弓形把手，圆形型材，从背面安装

175 kB

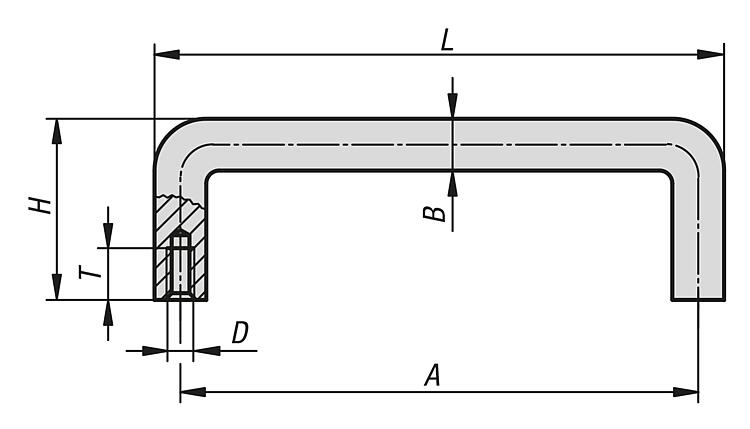

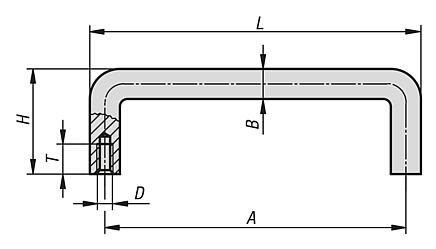

图纸

商品选择/筛选

	32 42 55 64 76 88 96 98 100 102 120 136 160 180 200 235 250 300 350	5 8 10 12 16 20	M3 M4 M5 M6 M8 M10	24 32 40 42 58 70	37 47 60 69 81 93 40 50 63 72 84 96 104 108 110 128 148 65 74 86 98 106 112 130 146 170 190 210 245 260 310 360 132 172 192 212 247 262 312 362 176 196 216 251 266 316 366 220 255 270 320 370	6 8 10 12 19	500 1000				Reset
订货号	A	B	D	H	L	T	负载能力 N	CAD	配件	价格	订购
06930-10-032031	32	5	M3	24	37	6	500			根据要求
06930-10-042031	42	5	M3	24	47	6	500			根据要求
06930-10-055031	55	5	M3	24	60	6	500			根据要求
06930-10-064031	64	5	M3	24	69	6	500			根据要求
06930-10-076031	76	5	M3	24	81	6	500			根据要求
06930-10-088031	88	5	M3	24	93	6	500			根据要求
06930-10-032041	32	8	M4	32	40	8	500			根据要求
06930-10-042041	42	8	M4	32	50	8	500			根据要求
06930-10-055041	55	8	M4	32	63	8	500			根据要求
06930-10-064041	64	8	M4	32	72	8	500			根据要求
06930-10-076041	76	8	M4	32	84	8	500			根据要求
06930-10-088041	88	8	M4	32	96	8	500			根据要求
06930-10-096041	96	8	M4	32	104	8	500			根据要求
06930-10-098041	98	8	M4	32	108	8	500			根据要求
06930-10-100041	100	8	M4	32	108	8	500			根据要求
06930-10-102041	102	8	M4	32	110	8	500			根据要求
06930-10-120041	120	8	M4	32	128	8	500			根据要求
06930-10-136041	136	8	M4	32	148	8	500			根据要求
06930-10-055051	55	10	M5	40	65	10	1000			根据要求
06930-10-064051	64	10	M5	40	74	10	1000			根据要求
06930-10-076051	76	10	M5	40	86	10	1000			根据要求
06930-10-088051	88	10	M5	40	98	10	1000			根据要求
06930-10-096051	96	10	M5	40	106	10	1000			根据要求
06930-10-098051	98	10	M5	40	108	10	1000			根据要求
06930-10-100051	100	10	M5	40	110	10	1000			根据要求
06930-10-102051	102	10	M5	40	112	10	1000			根据要求
06930-10-120051	120	10	M5	40	130	10	1000			根据要求
06930-10-136051	136	10	M5	40	146	10	1000			根据要求
06930-10-160051	160	10	M5	40	170	10	1000			根据要求
06930-10-180051	180	10	M5	40	190	10	1000			根据要求
06930-10-200051	200	10	M5	40	210	10	1000			根据要求
06930-10-235051	235	10	M5	40	245	10	1000			根据要求
06930-10-250051	250	10	M5	40	260	10	1000			根据要求
06930-10-300051	300	10	M5	40	310	10	1000			根据要求
06930-10-350051	350	10	M5	40	360	10	1000			根据要求
06930-10-120061	120	12	M6	42	132	12	1000			根据要求
06930-10-135061	136	12	M6	42	148	12	1000			根据要求
06930-10-160061	160	12	M6	42	172	12	1000			根据要求
06930-10-180061	180	12	M6	42	192	12	1000			根据要求
06930-10-200061	200	12	M6	42	212	12	1000			根据要求
06930-10-235061	235	12	M6	42	247	12	1000			根据要求
06930-10-250061	250	12	M6	42	262	12	1000			根据要求
06930-10-300061	300	12	M6	42	312	12	1000			根据要求
06930-10-350061	350	12	M6	42	362	12	1000			根据要求
06930-10-160081	160	16	M8	58	176	12	1000			根据要求
06930-10-180081	180	16	M8	58	196	12	1000			根据要求
06930-10-200081	200	16	M8	58	216	12	1000			根据要求
06930-10-235081	235	16	M8	58	251	12	1000			根据要求
06930-10-250081	250	16	M8	58	266	12	1000			根据要求
06930-10-300081	300	16	M8	58	316	12	1000			根据要求
06930-10-350081	350	16	M8	58	366	12	1000			根据要求
06930-10-200101	200	20	M10	70	220	19	1000			根据要求
06930-10-235101	235	20	M10	70	255	19	1000			根据要求
06930-10-250101	250	20	M10	70	270	19	1000			根据要求
06930-10-300101	300	20	M10	70	320	19	1000			根据要求
06930-10-350101	350	20	M10	70	370	19	1000			根据要求
