铝制圆盘手轮，带有可折叠的圆柱形手柄，E 型，带装配孔

产品
- 产品概览
  - 灵活的标准件系统
    - 操作部件
      - 手轮、手摇柄和旋入式手柄
        铝制圆盘手轮带有可折叠的圆柱形手柄
        铝制圆盘手轮，带有可折叠的圆柱形手柄，E 型，带装配孔

商品描述/产品说明

产品说明材料：铝制手轮。
圆柱形手柄和黑色热塑性轮毂盖。
钢制圆柱形手柄轴经氧化处理。
埋头螺栓 ISO 4027，钢制，强度等级 45 H，黑色。规格：黑色或银色的粉末涂层。提示：轮辋的径跳和端跳 ≤ 0.4 mm。装配：轮毂盖并未安装。
手轮可通过十字销钉或者通过一个圆柱头螺栓 DIN 6912 和一个垫圈 07375 轴向通过键槽连接固定在轴上面。
如果是带横孔的规格，则要通过旋入的埋头螺栓 ISO 4027 进行固定。附件：07375 沉孔垫圈。
07161 短头内六角螺栓 DIN 6912。供货范围铝制手轮。
轮毂盖。
可折叠的圆柱形手柄。
埋头螺栓 ISO 4027（带横孔的规格）。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06278-02_E 铝制圆盘手轮，带有可折叠的圆柱形手柄，E 型，带装配孔

988 kB

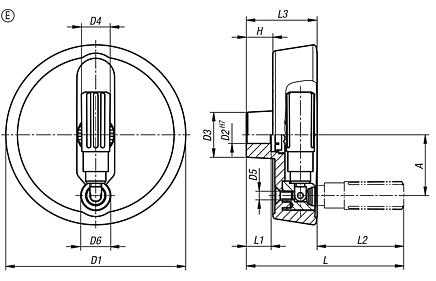

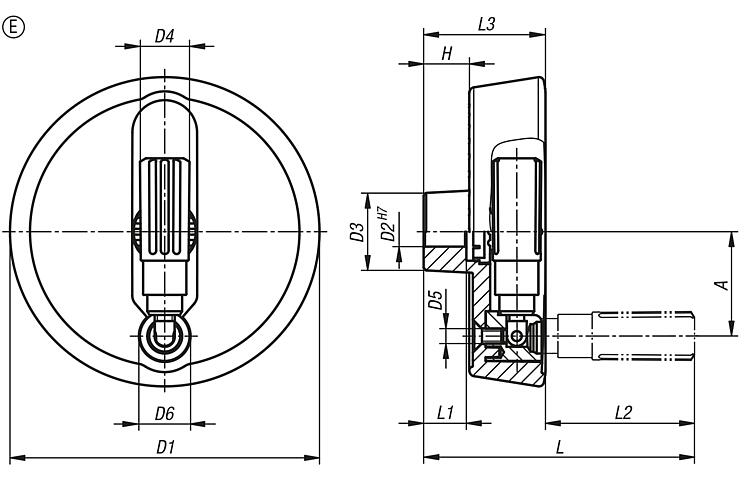

图纸

商品选择/筛选

订货号	主体颜色	类型	形状类型	A	D1	D2	D3	D4	D5	D6	H	L	L1	L2	L3	价格
06278-02-100101	黑色	E	带定位孔	33	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	根据要求
06278-02-100121	黑色	E	带定位孔	33	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	根据要求
06278-02-125121	黑色	E	带定位孔	42	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	根据要求
06278-02-125141	黑色	E	带定位孔	42	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	根据要求
06278-02-100102	银色	E	带定位孔	33	100	10	28	16	M5	16	17,4	92,5	17	47,5	45	根据要求
06278-02-100122	银色	E	带定位孔	33	100	12	28	16	M5	16	17,4	92,5	17	47,5	45	根据要求
06278-02-125122	银色	E	带定位孔	42	125	12	31	19,9	M6	20	18,3	105,5	18	56,5	49	根据要求
06278-02-125142	银色	E	带定位孔	42	125	14	31	19,9	M6	20	18,3	105,5	18	56,5	49	根据要求
