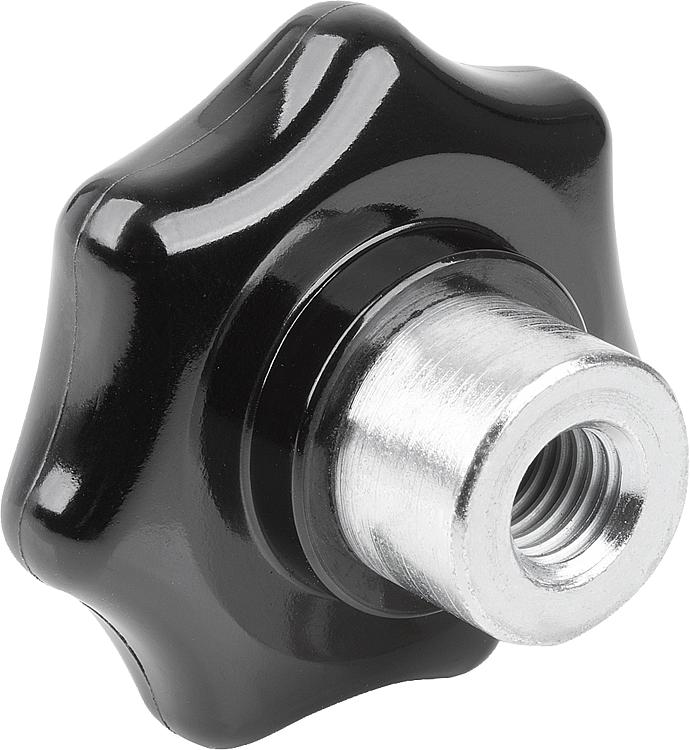

塑料星形旋钮，带凸出型钢制衬套，K 型，螺纹轴套

06209-01_K

塑料星形旋钮，带凸出型钢制衬套，K 型，螺纹轴套

产品
- 产品概览
  - 灵活的标准件系统
    - 操作部件
      - 把手、旋钮
        塑料星形旋钮带凸出型钢制衬套
        塑料星形旋钮，带凸出型钢制衬套，K 型，螺纹轴套

商品描述/产品说明

产品说明产品描述：采用热固性塑料的星形旋钮具有闭合把手轮廓的特点。带凸出型钢制衬套的定位面垂直于螺纹轴，实现稳固的螺纹连接。材料：

热固塑料 PF 31。
强度等级为 5.8 的钢制部件或者不锈钢 1.4305。

规格：热固塑料，黑色，高光泽抛光。
经蓝色钝化处理的钢制件或亮色不锈钢。优点：坚硬耐磨的定位面
闭合的把手轮廓根据要求：H 型：带盲孔衬套特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06209-01_K 塑料星形旋钮，带凸出型钢制衬套，K 型，螺纹轴套

图纸

塑料星形旋钮，带凸出型钢制衬套，K 型，螺纹轴套

商品选择/筛选

订货号	材料	类型	D	D1	D2	H	H2	H3	T	CAD	配件	价格	订购
06209-01-23206	钢制	K	M6	32	13,5	23	13	9,5	12			根据要求
06209-01-24006	钢制	K	M6	40	13,5	25	13	10	12			根据要求
06209-01-24008	钢制	K	M8	40	13,5	25	13	10	12			根据要求
06209-01-25008	钢制	K	M8	50	19	32	17	12	17			根据要求
06209-01-25010	钢制	K	M10	50	19	32	17	12	17			根据要求
06209-01-26310	钢制	K	M10	63	19	40	20	15	17			根据要求
06209-01-26312	钢制	K	M12	63	19	40	20	15	17			根据要求
06209-01-33206	不锈钢	K	M6	32	13,5	23	13	9,5	12			根据要求
06209-01-34006	不锈钢	K	M6	40	13,5	25	13	10	12			根据要求
06209-01-34008	不锈钢	K	M8	40	13,5	25	13	10	12			根据要求
06209-01-35008	不锈钢	K	M8	50	19	32	17	12	17			根据要求
06209-01-35010	不锈钢	K	M10	50	19	32	17	12	17			根据要求
06209-01-36310	不锈钢	K	M10	63	19	40	20	15	17			根据要求
06209-01-36312	不锈钢	K	M12	63	19	40	20	15	17			根据要求
