产品说明材料：调质钢销，调质处理。
调质钢吊钩，调质处理。
不锈钢螺纹元件 1.4542。
铝制压紧旋钮。
不锈钢弹簧。 规格：锰系磷化处理销。
锰系磷化处理吊钩。
沉淀硬化螺纹元件。

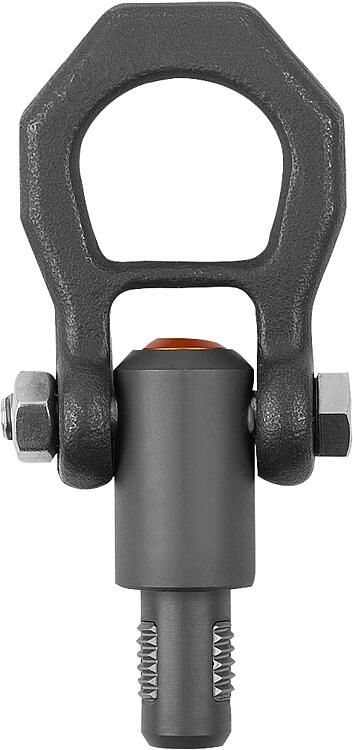

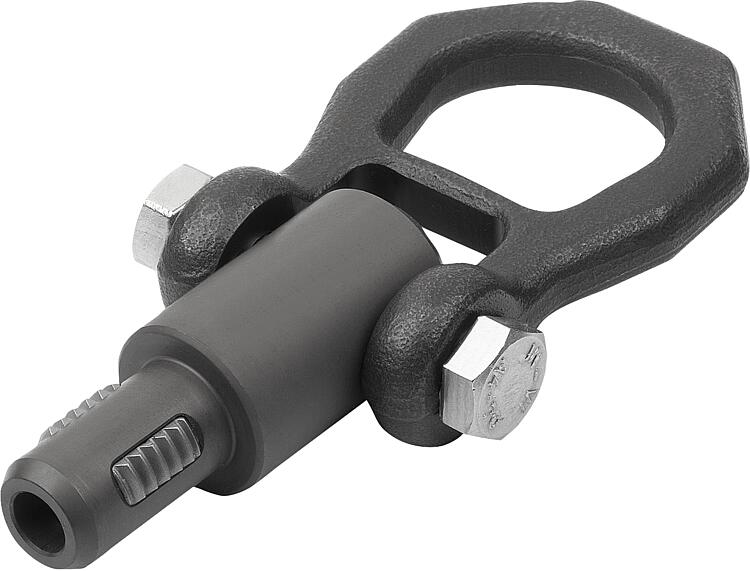

压紧旋钮，橙色氧化。提示：螺纹支撑销是一种快速简便的承载元件，带有可移动的吊钩。
按下压紧旋钮后，螺纹部分可以解锁，螺纹支撑销可以插入螺纹孔或从螺纹孔中取出。松开压紧旋钮则可以锁紧螺纹部分。这样，就无需像使用吊环螺栓那样，费时地拧入和拧出。
吊钩可旋转 180°。吊钩中的安全杆可保护压紧旋钮，防止直拉时意外松动。
使用的先决条件为螺纹孔符合标准并具有相应的材料强度。
每个螺纹支撑销均附有详细的操作说明书。
防腐蚀。
经 TÜV 认证。

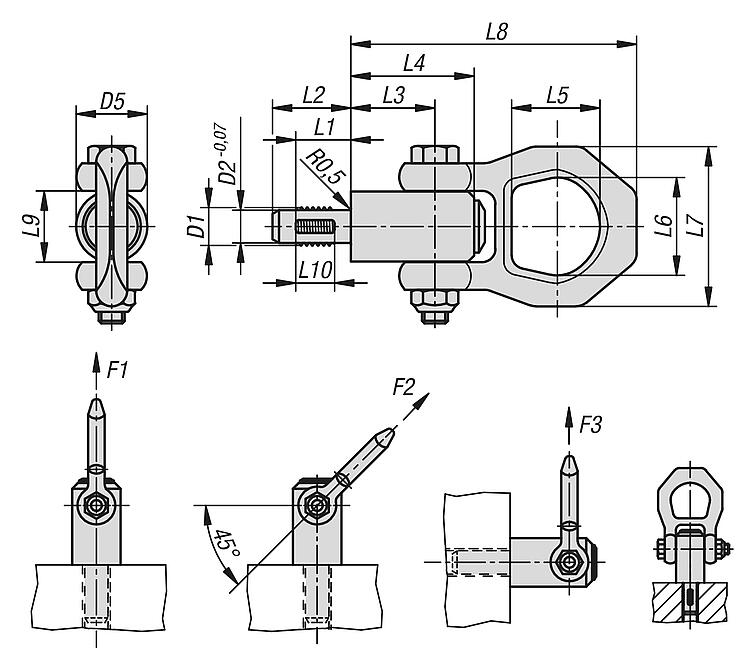

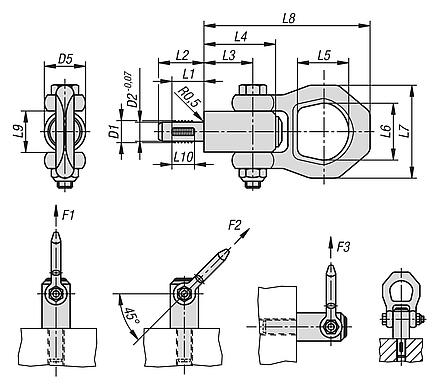

规格 X 最小值、F1、F2 和 F3 按照 DIN EN 13155 标准进行测试，测试负载相当于额定负载的 3 倍。温度范围：最大 +250 °C。装配：安装：
1. 长按按钮。
2. 插入螺纹支撑销。
3. 松开按钮（按钮必须
回到起始位置）。
4. 用手拧紧螺纹支撑销，直至
其完全处于支撑表面上。
5. 必须确保
螺纹部分与
定位螺纹啮合。
拆除：
1. 逆时针方向
拧下螺纹支撑销
约四分之一圈。
2. 长按按钮。
3. 拔出螺纹支撑销。
4. 松开按钮。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | D1
| D2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | F1
kN | F2
kN | F3
kN | CAD | 配件 | 价格 | 订购 |
|---|
| 07785-08 | M8 | 6,62 | 12 | 17,8 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 8 | 2,1 | 0,9 | 0,8 |  | | 根据要求 | | | 07785-10 | M10 | 8,35 | 14 | 20 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 10 | 3,9 | 1,5 | 1,5 | | | 根据要求 | | | 07785-12 | M12 | 10,07 | 17 | 24 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 12 | 6,2 | 2,5 | 2,3 | | | 根据要求 | | | 07785-16 | M16 | 13,8 | 17 | 24 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 21,5 | 12 | 8,4 | 4,5 | 4,2 | | | 根据要求 | | | 07785-20 | M20 | 17,25 | 22 | 30 | 36,5 | 52 | 32,6 | 36 | 56 | 114 | 26 | 17 | 16,6 | 7,7 | 5,8 | | | 根据要求 | | | 07785-24 | M24 | 20,7 | 27 | 36 | 42 | 60 | 50,6 | 49,8 | 82 | 152 | 36 | 22 | 23 | 11,1 | 8,6 | | | 根据要求 | |
|
|
