07420球面垫圈 DIN 6319，10/01版 |
返回 |
|
|
产品说明材料：渗碳钢、调质钢或不锈钢。规格：C / D型：
渗碳钢，表面硬化，磷酸锰。
表面硬化深度 Eht (450 HV 1) 0.2+0.2。
表面硬度 (550 + 100) HV 10
G 型：
调质钢，经调质处理 (350 + 80) HV 30，锰磷化处理。
C / D / G 型：
不锈钢，亮色。

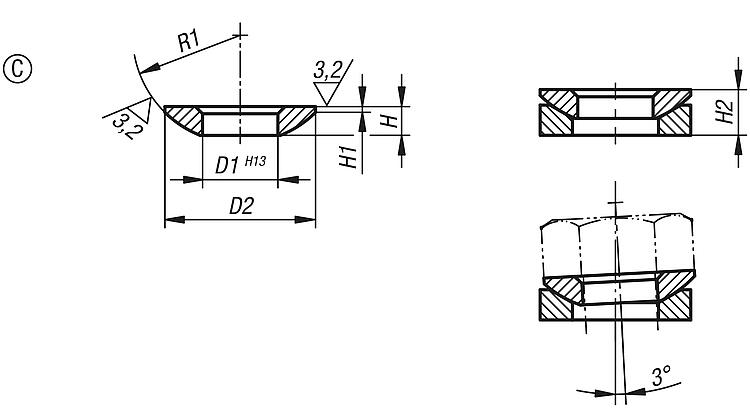

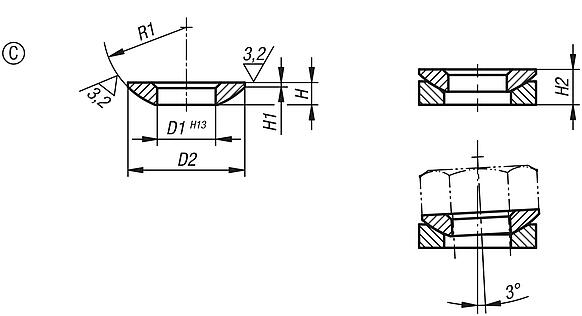

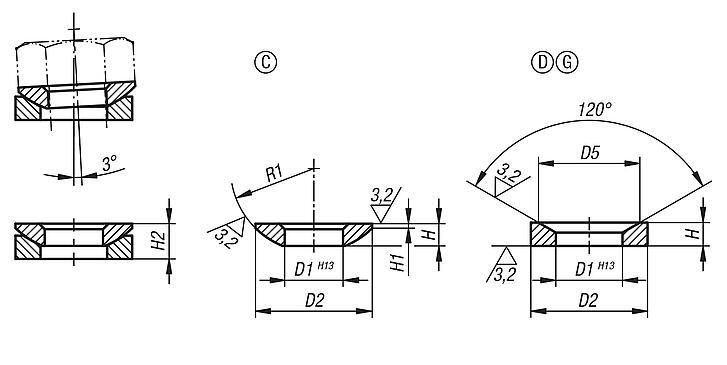

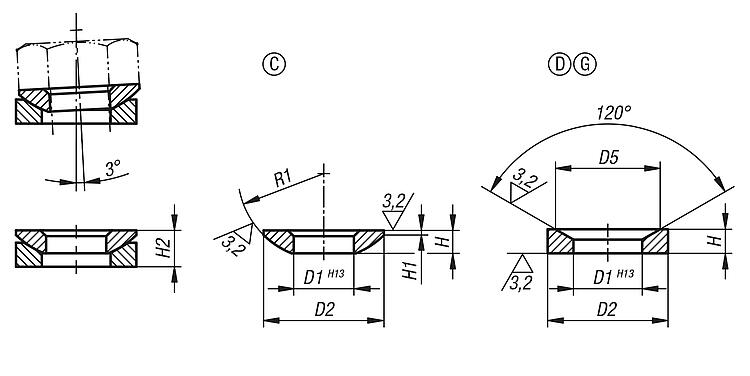

提示：沉孔安装需选用G型锥座。图纸提示：C 型: 球面垫圈

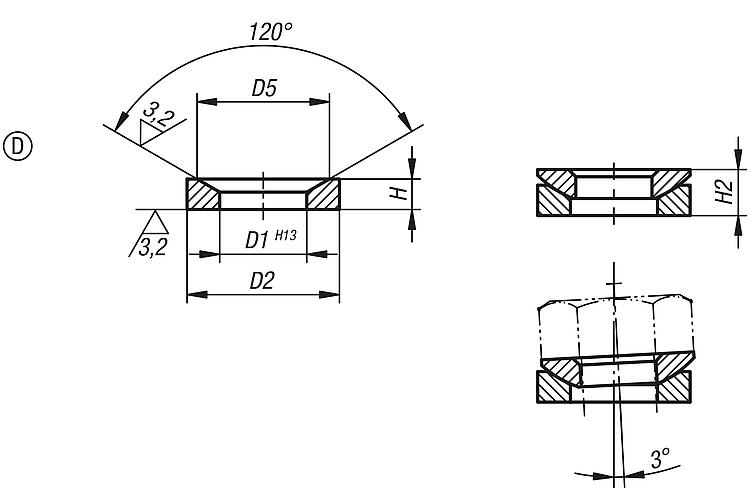

D 型: 锥形座

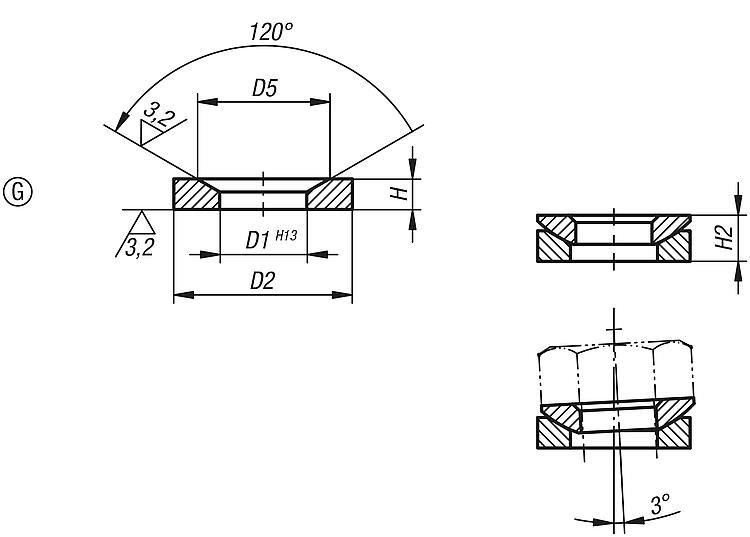

G 型: 锥形座 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
球面垫圈 DIN 6319，10/01版 |
更多信息 |
订货号
渗碳钢 | 订货号
不锈钢 | 类型
| D1 | D2 | H | H1 | R1 | 负载能力
max. kN
(静态负载) | 筛选 |
|---|
| 07420-105 | - | C | 5,25 | 10,5 | 2 | 0,4 | 7,5 | 6,5 |  | | 07420-106 | 07420-0106 | C | 6,4 | 12 | 2,3 | 0,7 | 9 | 9/6 | | | 07420-108 | 07420-0108 | C | 8,4 | 17 | 3,2 | 0,6 | 12 | 17/12 | | | 07420-110 | 07420-0110 | C | 10,5 | 21 | 4 | 0,8 | 15 | 26/16 | | | 07420-112 | 07420-0112 | C | 13 | 24 | 4,6 | 1,1 | 17 | 38/24 | | | 07420-114 | - | C | 15 | 28 | 5 | 1,2 | 22 | 53 | | | 07420-116 | 07420-0116 | C | 17 | 30 | 5,3 | 1,3 | 22 | 73/45 | | | 07420-120 | 07420-0120 | C | 21 | 36 | 6,3 | 2 | 27 | 117/71 | | | 07420-124 | 07420-0124 | C | 25 | 44 | 8,2 | 2,4 | 32 | 168/105 | | | 07420-130 | 07420-0130 | C | 31 | 56 | 11,2 | 3,6 | 41 | 269/191 | | | 07420-136 | 07420-0136 | C | 37 | 68 | 14 | 4,6 | 50 | 394/- | | | 07420-142 | 07420-0142 | C | 43 | 78 | 17 | 6,5 | 58 | 542/- | | | 07420-148 | 07420-0148 | C | 50 | 92 | 21 | 8 | 67 | 714/- | | | 07420-156 | - | C | 58 | 103 | 23 | 9,5 | 79 | 960 | | | 07420-164 | - | C | 66 | 120 | 27 | 12 | 93 | 1269 | |
|

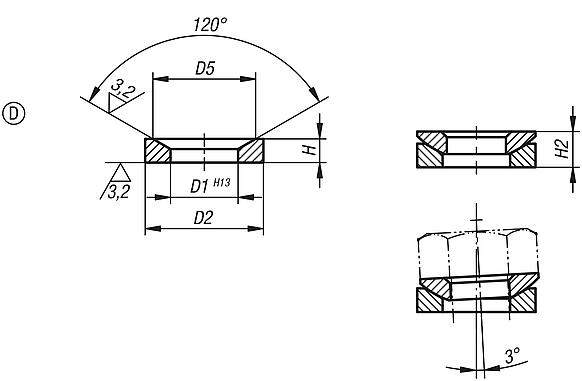

球面垫圈，DIN 6319，10/01 版 |
更多信息 |
订货号
渗碳钢 | 订货号
不锈钢 | 类型
| D1 | D2 | D5 | H | H2 | 负载能力
max. kN
(静态负载) | 筛选 |
|---|
| 07420-205 | - | D | 6 | 10,5 | 9,25 | 2,1 | 3,1 | 6,5 | | | 07420-206 | 07420-0206 | D | 7,1 | 12 | 11 | 2,8 | 4,2 | 9/6 | | | 07420-208 | 07420-0208 | D | 9,6 | 17 | 14,5 | 3,5 | 5,6 | 17/12 | | | 07420-210 | 07420-0210 | D | 12 | 21 | 18,5 | 4,2 | 6,5 | 26/16 | | | 07420-212 | 07420-0212 | D | 14,2 | 24 | 20 | 5 | 8 | 38/24 | | | 07420-214 | - | D | 16,5 | 28 | 24,8 | 5,6 | 8,5 | 53 | | | 07420-216 | 07420-0216 | D | 19 | 30 | 26 | 6,2 | 9,5 | 73/45 | | | 07420-220 | 07420-0220 | D | 23,2 | 36 | 31 | 7,5 | 11,7 | 117/71 | | | 07420-224 | 07420-0224 | D | 28 | 44 | 37 | 9,5 | 15,2 | 168/105 | | | 07420-230 | 07420-0230 | D | 35 | 56 | 49 | 12 | 19,2 | 269/191 | | | 07420-236 | 07420-0236 | D | 42 | 68 | 60 | 15 | 23,5 | 394/- | | | 07420-242 | 07420-0242 | D | 49 | 78 | 70 | 18 | 29 | 542/- | | | 07420-248 | 07420-0248 | D | 56 | 92 | 82 | 22 | 35,5 | 714/- | | | 07420-256 | - | D | 65 | 103 | 92 | 25 | 39,7 | 960 | | | 07420-264 | - | D | 75 | 120 | 110 | 30 | 46,5 | 1269 | |
|

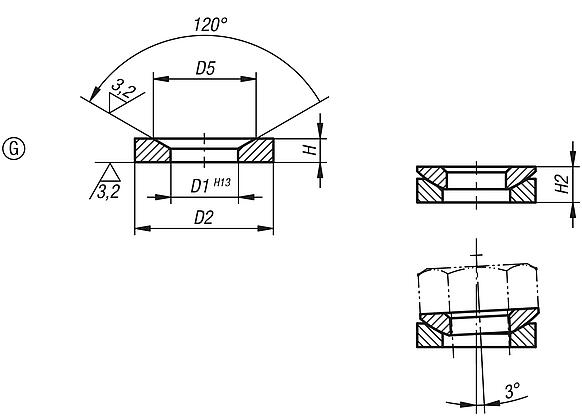

球面垫圈，G 型，D4>D3，DIN 6319，10/01 版 |
