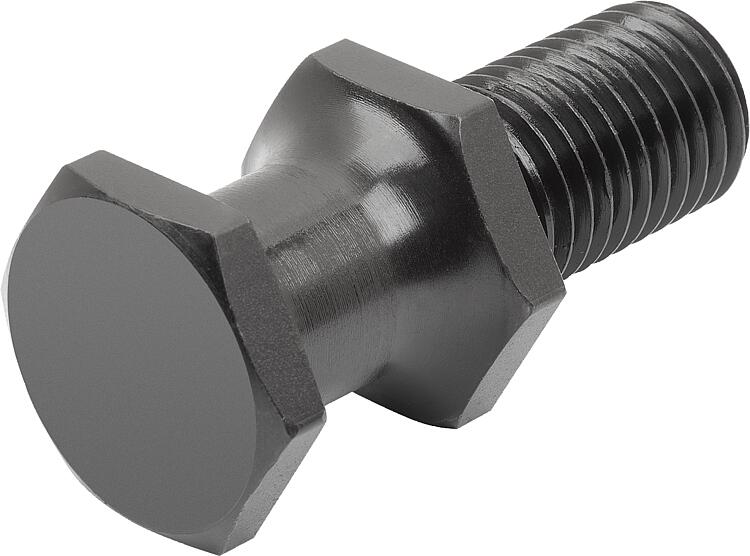

        支撑螺钉 VDI 3366

商品描述/产品说明

产品说明材料：钢制 1.1191 (CK45)。抗张强度 ≈700 N/mm²。规格：黑色氧化处理。提示：支撑螺钉符合 VDI 3366 标准。

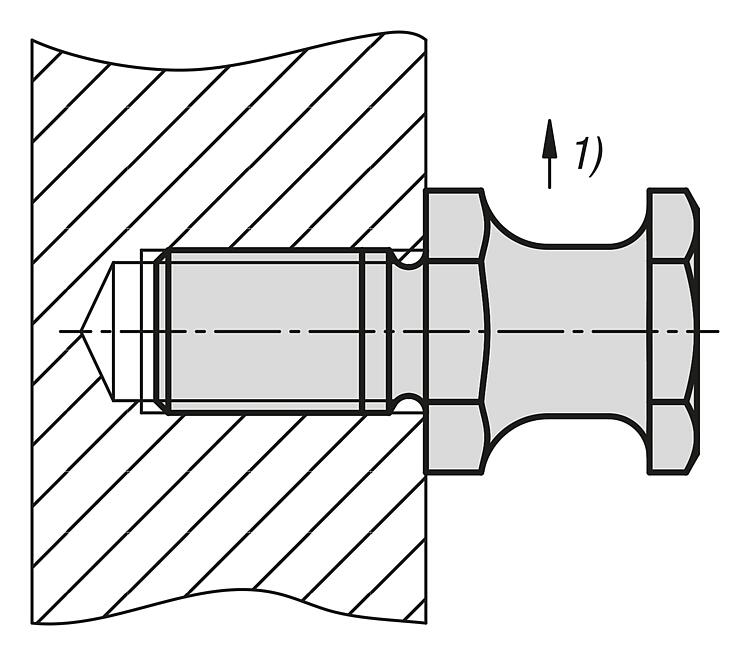

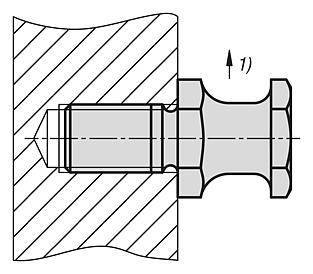

通常情况下，应始终放置四个支撑螺钉。在使用四个支撑螺钉时，应注意两个支撑螺钉支撑工具的全部重量。因此，当转动工具时，负载可分布在两个支撑螺钉上。图纸提示：

1) kg max.

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 07679 支撑螺钉 VDI 3366

258 kB

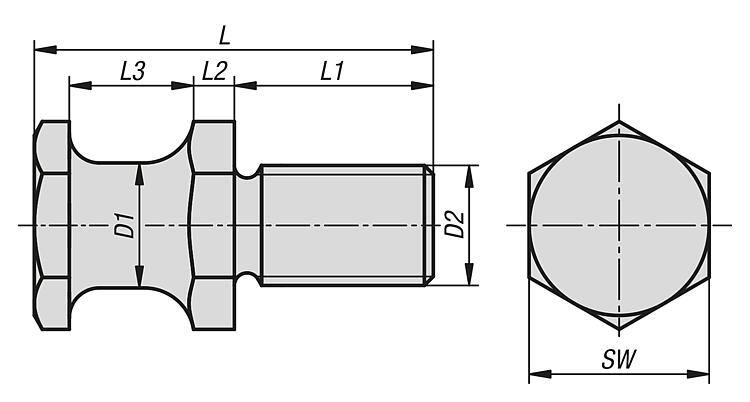

图纸

商品选择/筛选

订货号	D1	D2	L	L1	L2	L3	SW	承载负荷 kg	价格
07679-16	16	M16	58	28	5	20	24	320	根据要求
07679-20	20	M20	68	34	6	22	30	500	根据要求
07679-25	25	M24	78	38	8	25	36	1000	根据要求
07679-32	32	M30	95	45	10	32	41	1500	根据要求
07679-40	40	M36	118	56	12	40	50	2500	根据要求
