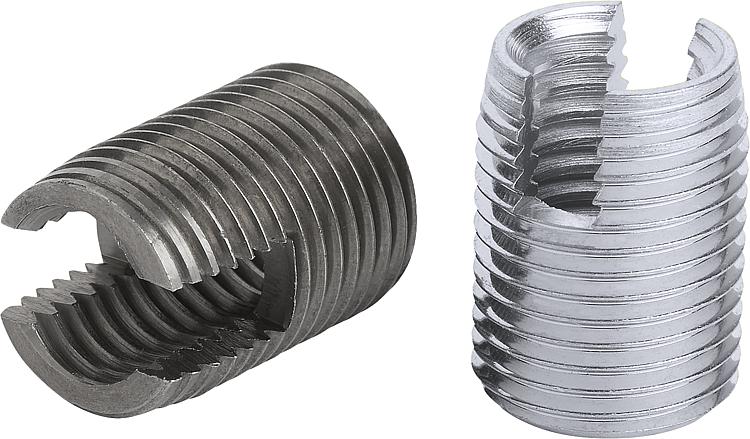

产品说明材料：钢或不锈钢 1.4305。 规格：钢制，经渗碳硬化，电镀锌。
不锈钢，亮色。提示：自攻螺套可为硬度较低的材料建立高负载能力、耐磨损、抗振的螺纹连接，如铝、铝合金、黄铜、青铜、铸铁、热固性塑料和热塑性塑料。
螺套底部为锥形，配备自攻槽。将螺套旋入预制的固定孔内，其可以自行攻丝。保障在支承材料内绝对安全且稳定的锚固。
内螺纹 D1 符合 ISO：6 H。
在某些材料中，开槽型自攻螺套会在自攻槽的部分略微向内弹性收紧。借此达到一定的螺纹锁紧效果。如果并不希望这样，建议采用开孔型自攻螺套。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

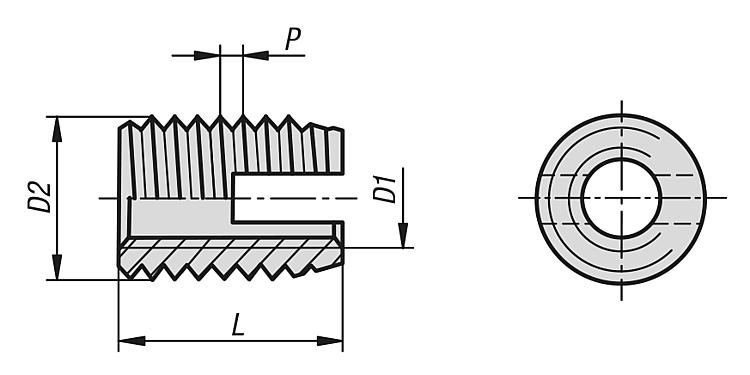

订货号
| 主体
材料 | D1
内螺纹 | D2 | L
长度 | P | T
min. | R min.
合金 | R min.
铸铁 | R min.
塑料 | 手工装配工具订货号 | 机械装配工具订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 07652-03 | 钢制 | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | 07652-803 | 07652-903 |  | | 根据要求 | | | 07652-04 | 钢制 | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | 07652-804 | 07652-904 | | | 根据要求 | | | 07652-05 | 钢制 | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | 07652-805 | 07652-905 | | | 根据要求 | | | 07652-06 | 钢制 | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | 07652-806 | 07652-906 | | | 根据要求 | | | 07652-08 | 钢制 | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | 07652-808 | 07652-908 | | | 根据要求 | | | 07652-10 | 钢制 | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | 07652-810 | 07652-910 | | | 根据要求 | | | 07652-12 | 钢制 | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | 07652-812 | 07652-912 | | | 根据要求 | | | 07652-16 | 钢制 | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | 07652-916 | | | 根据要求 | | | 07652-103 | 不锈钢 | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | 07652-803 | 07652-903 | | | 根据要求 | | | 07652-104 | 不锈钢 | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | 07652-804 | 07652-904 | | | 根据要求 | | | 07652-105 | 不锈钢 | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | 07652-805 | 07652-905 | | | 根据要求 | | | 07652-106 | 不锈钢 | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | 07652-806 | 07652-906 | | | 根据要求 | | | 07652-108 | 不锈钢 | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | 07652-808 | 07652-908 | | | 根据要求 | | | 07652-110 | 不锈钢 | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | 07652-810 | 07652-910 | | | 根据要求 | | | 07652-112 | 不锈钢 | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | 07652-812 | 07652-912 | | | 根据要求 | | | 07652-116 | 不锈钢 | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | 07652-916 | | | 根据要求 | |
|
|
