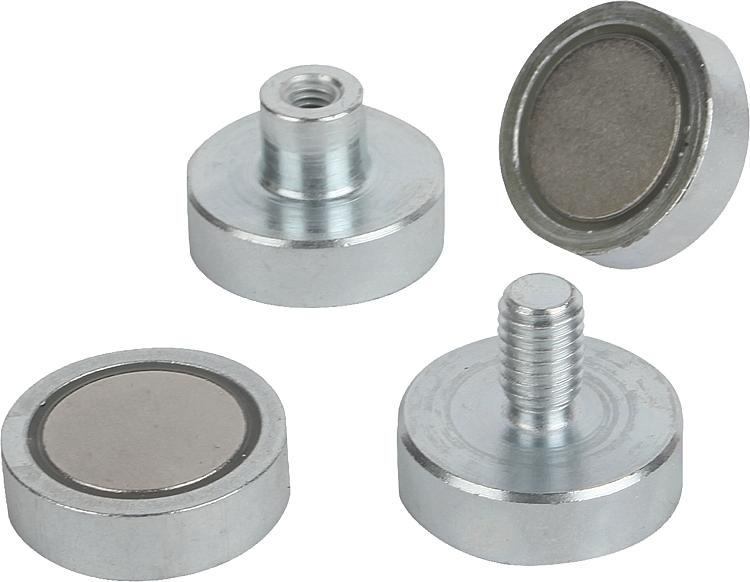

磁铁（带座磁铁），材质为 NdFeB
 09069

磁铁（带座磁铁），材质为 NdFeB

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：外壳为钢制。
磁芯材质为 NdFeB。规格：外壳，镀锌。提示：带遮盖保护。永磁铁材料 NdFeB 较之于 SmCo，吸力再度提高了大约 10-20 %。温度范围：最大 80 °C。图纸提示：
1) 附着面
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 09069 磁铁（带座磁铁），材质为 NdFeB 151 kB

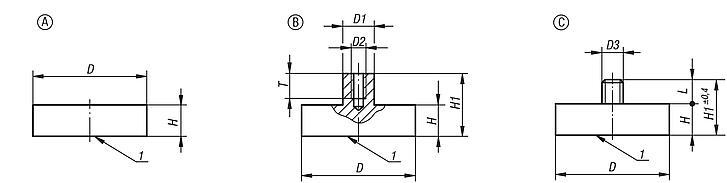

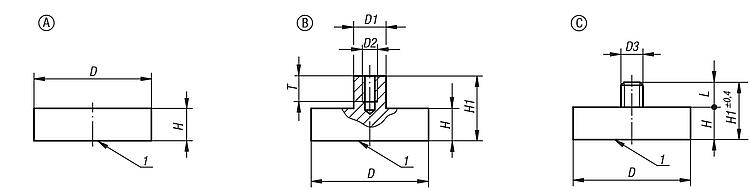

图片（总概述）

磁铁（带座磁铁），材质为 NdFeB

磁铁（带座磁铁），材质为 NdFeB，A 型

 更多信息

图纸

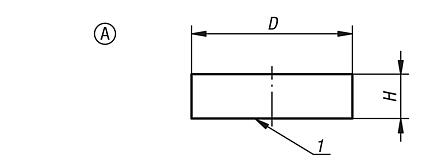

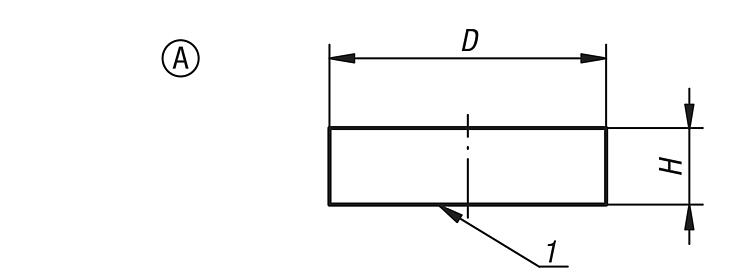

磁铁（带座磁铁），材质为 NdFeB，A 型

商品选择/筛选


  •
  • A

  •
  • 6 ±0,15
  • 8 ±0,15
  • 10 ±0,15
  • 13 ±0,15
  • 16 ±0,15
  • 20 ±0,15
  • 25 ±0,15
  • 32 ±0,20

  •
  • 4,5
  • 6
  • 7

  •
  • 5
  • 13
  • 25
  • 60
  • 95
  • 140
  • 200
  • 350

Reset
订货号

类型D

H吸力
N		CAD配件价格订购
09069-01A6 ±0,154,55  根据要求
09069-02A8 ±0,154,513  根据要求
09069-03A10 ±0,154,525  根据要求
09069-04A13 ±0,154,560  根据要求
09069-05A16 ±0,154,595  根据要求
09069-06A20 ±0,156140  根据要求
09069-07A25 ±0,157200  根据要求
09069-08A32 ±0,207350  根据要求

磁铁（带座磁铁），材质为 NdFeB，B 型

 更多信息

图纸

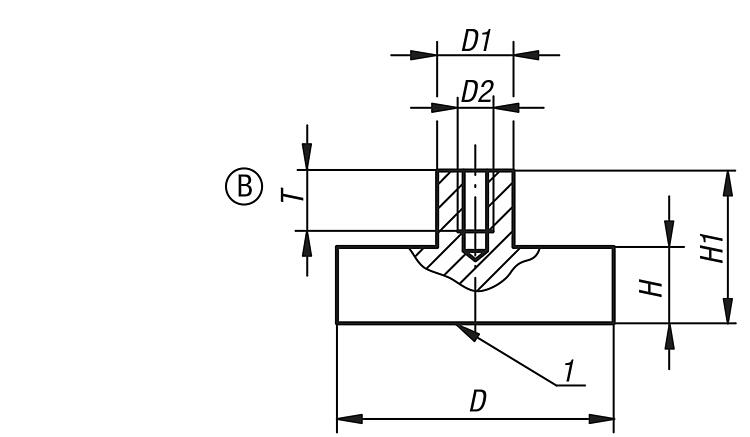

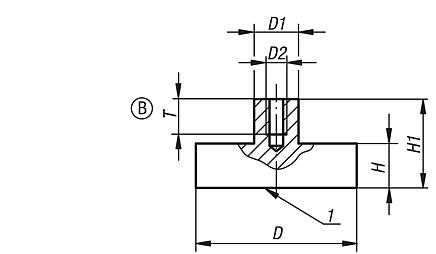

磁铁（带座磁铁），材质为 NdFeB，B 型

商品选择/筛选


  •
  • B

  •
  • 6 ±0,15
  • 8 ±0,15
  • 10 ±0,15
  • 13 ±0,15
  • 16 ±0,15
  • 20 ±0,15
  • 25 ±0,15
  • 32 ±0,20
  • 40 ±0,2
  • 47 ±0,2
  • 50 ±0,2

  •
  • 6
  • 8
  • 10
  • 12
  • 15

  •
  • M3
  • M4
  • M5
  • M6
  • M8

  •
  • 4,5
  • 6
  • 7
  • 8
  • 9,2
  • 10

  •
  • 11,5
  • 13
  • 14
  • 15,5
  • 18
  • 20,5
  • 22

  •
  • 6
  • 7
  • 9
  • 10
  • 13

  •
  • 5
  • 13
  • 25
  • 60
  • 95
  • 140
  • 200
  • 350
  • 670
  • 750
  • 1000

Reset
订货号类型D

D1D2HH1T吸力
N		CAD配件价格订购
09069-11B6 ±0,156M34,511,565  根据要求
09069-12B8 ±0,156M34,511,5713  根据要求
09069-13B10 ±0,156M34,511,5725  根据要求
09069-14B13 ±0,156M34,511,5660  根据要求
09069-15B16 ±0,156M44,511,5795  根据要求
09069-16B20 ±0,158M46139140  根据要求
09069-17B25 ±0,158M47149200  根据要求
09069-18B32 ±0,2010M5715,510350  根据要求
09069-19B40 ±0,210M681813670  根据要求
09069-20B47 ±0,212M69,220,513750  根据要求
09069-21B50 ±0,215M81022131000  根据要求

磁铁（带座磁铁），材质为 NdFeB，C 型

 更多信息

图纸

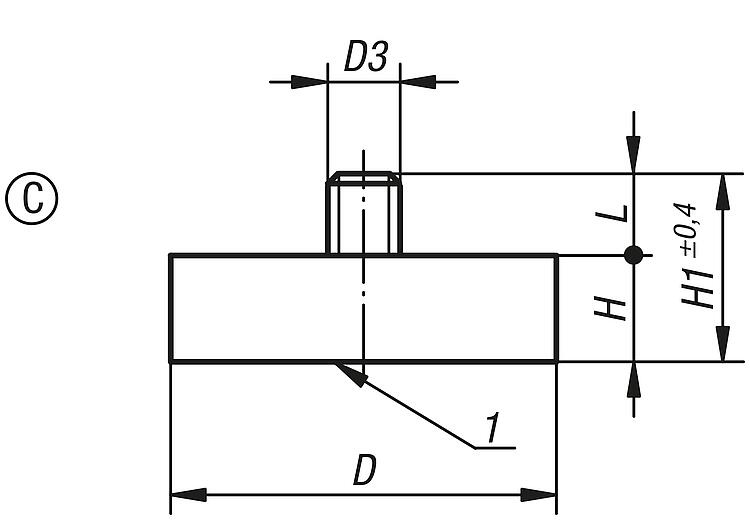

磁铁（带座磁铁），材质为 NdFeB，C 型

商品选择/筛选


  •
  • C

  •
  • 10 ±0,15
  • 13 ±0,15
  • 16 ±0,15
  • 20 ±0,15
  • 25 ±0,15
  • 32 ±0,20
  • 40 ±0,2
  • 47 ±0,2

  •
  • M3
  • M5
  • M6
  • M8

  •
  • 4,5
  • 6
  • 7
  • 8
  • 9,2

  •
  • 11,5
  • 12,5
  • 16
  • 17
  • 20
  • 22,2

  •
  • 7
  • 8
  • 10
  • 12
  • 13

  •
  • 25
  • 60
  • 95
  • 140
  • 200
  • 350
  • 670
  • 790

Reset
订货号类型D

D3HH1L吸力
N		CAD配件价格订购
09069-23C10 ±0,15M34,511,5725  根据要求
09069-24C13 ±0,15M54,512,5860  根据要求
09069-25C16 ±0,15M64,512,5895  根据要求
09069-26C20 ±0,15M661610140  根据要求
09069-27C25 ±0,15M671710200  根据要求
09069-28C32 ±0,20M671710350  根据要求
09069-29C40 ±0,2M882012670  根据要求
09069-30C47 ±0,2M89,222,213790  根据要求
