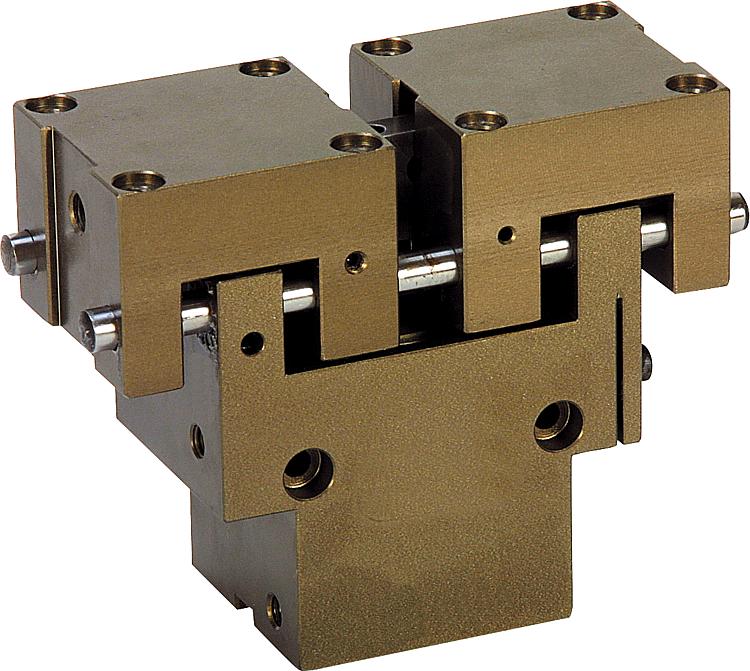

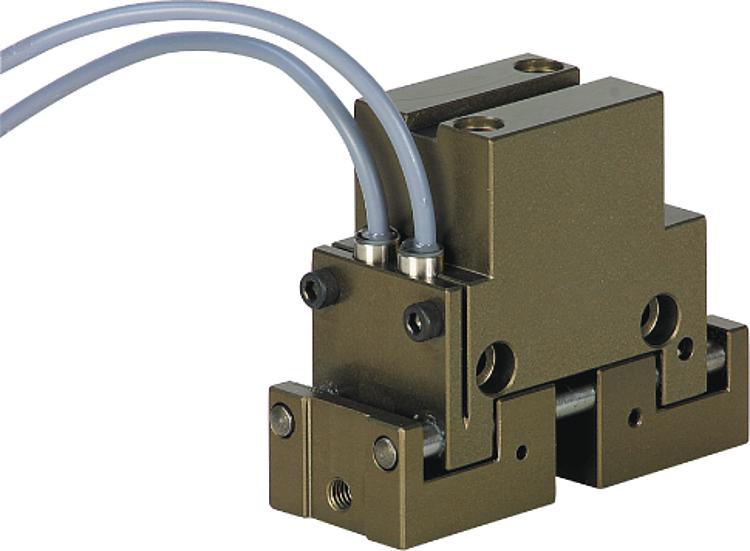

        平行夹具夹持模块

商品描述/产品说明

产品说明材料：高强度铝制壳体。
钢制导向轴和连杆。规格：Hart-Coat 镀膜壳体。
经硬化和打磨处理的导向轴。提示：带连杆运动装置的免维护气动平行夹具。通过二位四通或二位五通换向阀控制。通过压缩空气 4-8 bar，连续，已过滤（10µm），干燥，已加油或未加油进行驱动。
在绝对中心张紧。可选内部或外部张紧。可集成作为附件提供的接近开关，用于检测动作到位。

重复精度：±0.02 mm。附件：接近开关和连接器参见表格。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 20100 平行夹具夹持模块

405 kB

夹紧模块使用说明

261 kB

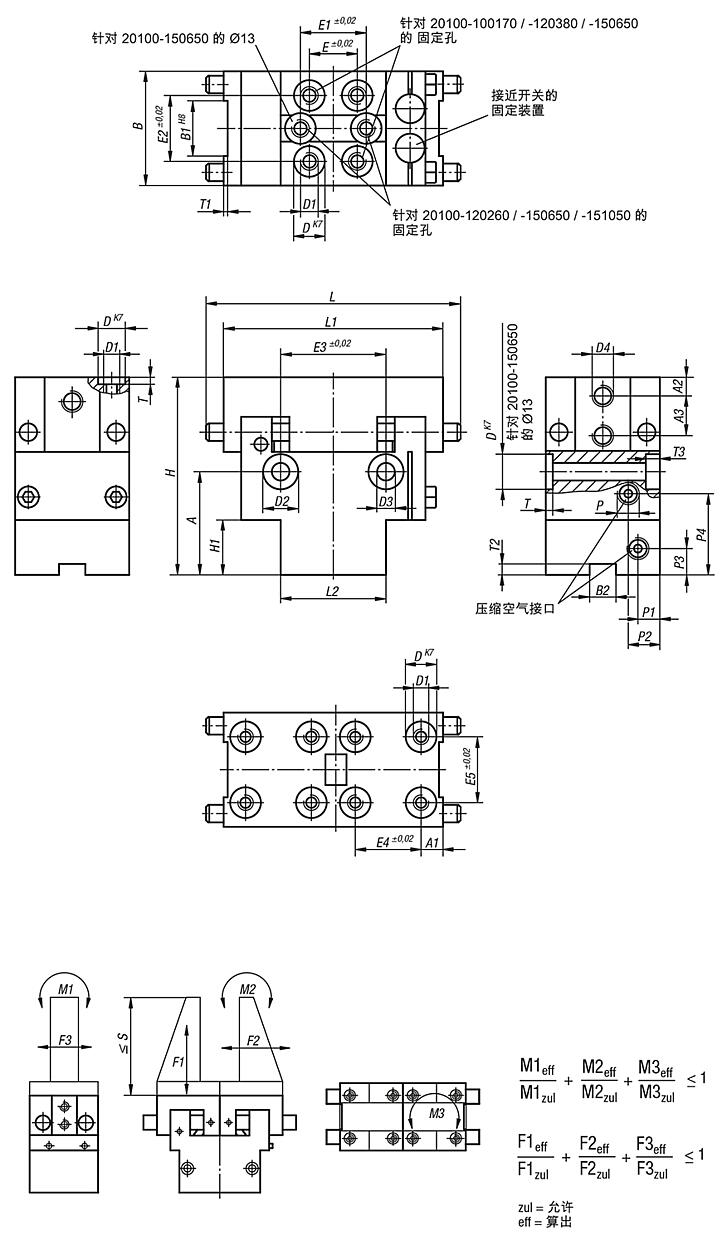

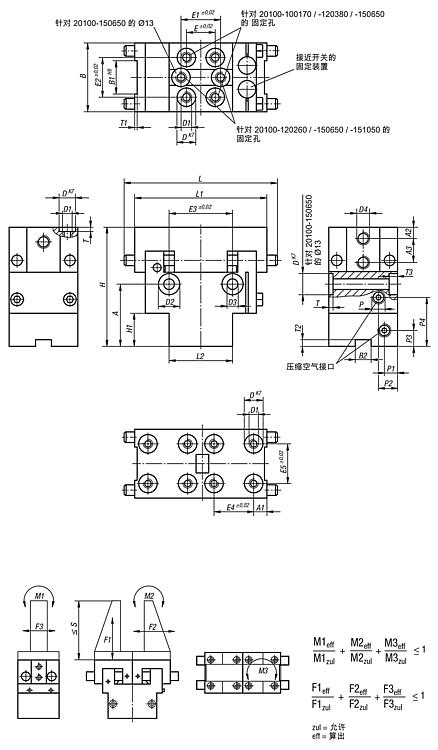

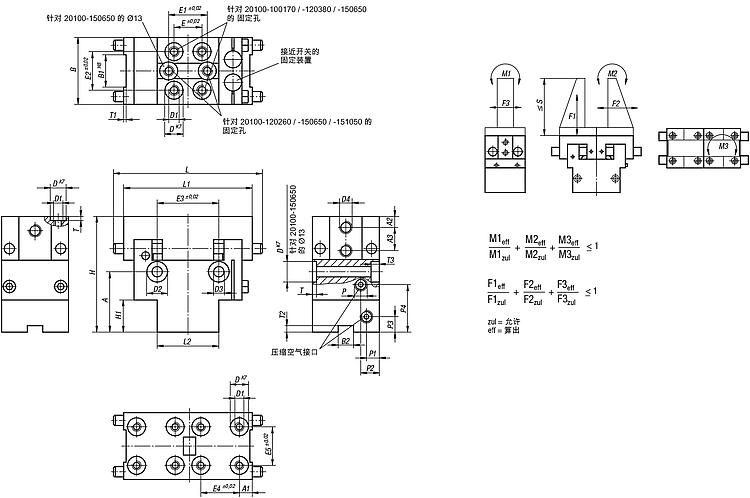

图纸

商品概述（精简）

商品选择/筛选

	21,5 24 33,5 22,5 20 21 27	5 4,5 8 6 11	4,5 6 5 10 11 9 12	- 16 20	19 26 28 40 45 60 75	6 10 12 16 20 25 28	- 6	7 10	M3 M4 M6	6 7,5 10,5 13,5	3 4,3 6,4 8,2	M3 M4 M5 M6 M8	11 15 26 32 48	- 48 72	11 15 32 24 48	17,5 24 32 38 48 58 72				Reset
订货号	A	A1	A2	A3	B	B1	B2	D	D1	D2	D3	D4	E	E1	E2	E3	CAD	配件	价格	订购
20100-030025	21,5	5	4,5	-	19	6	-	7	M3	6	3	M3	11	-	11	17,5			根据要求
20100-040036	24	5	6	-	26	10	6	7	M4	7,5	4,3	M4	15	-	15	24			根据要求
20100-050085	33,5	5	5	-	28	12	6	7	M4	7,5	4,3	M5	26	-	15	32			根据要求
20100-100170	22,5	4,5	10	-	40	16	6	7	M4	7,5	4,3	M6	32	-	32	38			根据要求
20100-120260	20	8	11	-	45	20	-	10	M6	10,5	6,4	M8	48	48	24	48			根据要求
20100-120380	21	6	9	16	60	25	-	10	M6	10,5	6,4	M8	48	-	48	58			根据要求
20100-120660	21	6	9	16	60	25	-	10	M6	10,5	6,4	M8	48	-	48	58			根据要求
20100-150650	27	11	12	20	75	28	-	10	M6	13,5	8,2	M8	48	72	48	72			根据要求
20100-151050	27	11	12	20	75	28	-	10	M6	13,5	8,2	M8	48	72	48	72			根据要求

	- 15 20 32 48	11 15 20 32 48	40 45 56 67 81 87 108	13 12,5 20 18,5 23,5 39 47	40 60 70 100 120 145 171	34 50 60 82 96 120 140	19 24 34 42 60 70 90	M5 R1/8	9,5 4,5 4 9 8 15 22	9,5 7 9 8 15 22	4,5 6 6,5 8 11,5 15	16 18,5 28 27 30,5 30 38	1,6 2,1	0,5 1 1,5 2	- 2,5	3,5 4,2 4,5 6,5 9				Reset
订货号	E4	E5	H	H1	L	L1	L2	P	P1	P2	P3	P4	T	T1	T2	T3	CAD	配件	价格	订购
20100-030025	-	11	40	13	40	34	19	M5	9,5	9,5	4,5	16	1,6	0,5	-	3,5			根据要求
20100-040036	15	15	45	12,5	60	50	24	M5	4,5	7	6	18,5	1,6	1	2,5	4,2			根据要求
20100-050085	20	20	56	20	70	60	34	M5	4	7	6,5	28	1,6	1	2,5	4,5			根据要求
20100-100170	32	32	67	18,5	100	82	42	M5	9	9	6	27	1,6	1,5	2,5	4,5			根据要求
20100-120260	32	32	81	23,5	120	96	60	R1/8	8	8	8	30,5	2,1	1,5	-	6,5			根据要求
20100-120380	48	48	87	39	145	120	70	R1/8	15	15	11,5	30	2,1	2	-	6,5			根据要求
20100-120660	48	48	87	39	145	120	70	R1/8	15	15	11,5	30	2,1	2	-	6,5			根据要求
20100-150650	48	48	108	47	171	140	90	R1/8	22	22	15	38	2,1	2	-	9			根据要求
20100-151050	48	48	108	47	171	140	90	R1/8	22	22	15	38	2,1	2	-	9			根据要求

	3 4 5 10 12 15	25 36 85 170 260 380 660 650 1050	35 46 95 170 260 380 660 650 1050	0,12 0,17 0,4 0,76 1,17 1,78 2,96 3 4,74	14 16 25 32 40 50 63	0,34 0,8 2,5 8 15,1 23,6 46,8						Reset
订货号	单边行程	夹持力气压6bar （N）	伸出力气压 6 bar （N）	推荐工件重量 kg	气缸 Ø	耗气量每次往返动作气压6bar（ccm）	适用接近开关	适用连接器	CAD	配件	价格	订购
20100-030025	3	25	35	0,12	14	0,34	83000-010X2000	-			根据要求
20100-040036	4	36	46	0,17	16	0,8	83000-030X3000	-			根据要求
20100-050085	5	85	95	0,4	25	2,5	83000-030X3000	-			根据要求
20100-100170	10	170	170	0,76	32	8	83000-040	80150-010X2000			根据要求
20100-120260	12	260	260	1,17	40	15,1	83000-050	80150-010X2000			根据要求
20100-120380	12	380	380	1,78	50	23,6	83000-040	80150-010X2000			根据要求
20100-120660	12	660	660	2,96	50	23,6	83000-040	80150-010X2000			根据要求
20100-150650	15	650	650	3	63	46,8	83000-050	80150-010X2000			根据要求
20100-151050	15	1050	1050	4,74	63	46,8	83000-050	80150-010X2000			根据要求

	1,6 3,9 6 12 27 57 87	1,5 3,7 6 14 30 67 94	1,5 1,3 1,6 12 95 201	140 250 280 540 1100 1500 1900	84 82 100 150 640 350 890	140 71 72 400 340 2100 3700	25 40 50 65 80 110 140	0,00632 0,0278 0,0767 0,416 0,787 1,89 5,36				Reset
订货号	M1 Nm	M2 Nm	M3 Nm	F1 N	F2 N	F3 N	C max.	惯量（10⁻³ kgm²）	CAD	配件	价格	订购
20100-030025	1,6	1,5	1,5	140	84	140	25	0,00632			根据要求
20100-040036	3,9	3,7	1,3	250	82	71	40	0,0278			根据要求
20100-050085	6	6	1,6	280	100	72	50	0,0767			根据要求
20100-100170	12	14	12	540	150	400	65	0,416			根据要求
20100-120260	27	30	12	1100	640	340	80	0,787			根据要求
20100-120380	57	67	95	1500	350	2100	110	1,89			根据要求
20100-120660	57	67	95	1500	350	2100	110	1,89			根据要求
20100-150650	87	94	201	1900	890	3700	140	5,36			根据要求
20100-151050	87	94	201	1900	890	3700	140	5,36			根据要求
