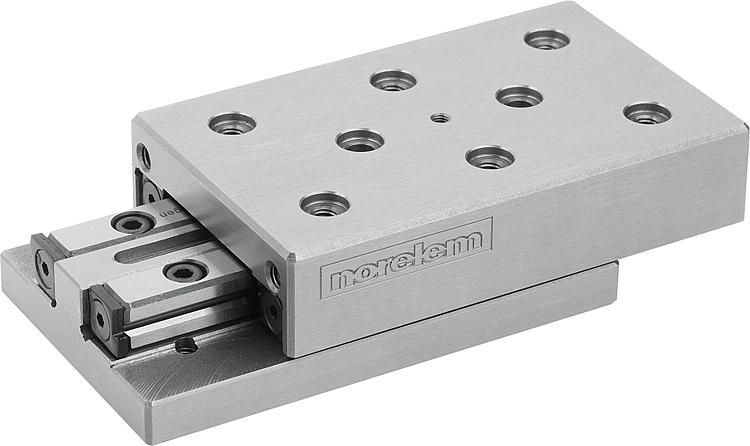

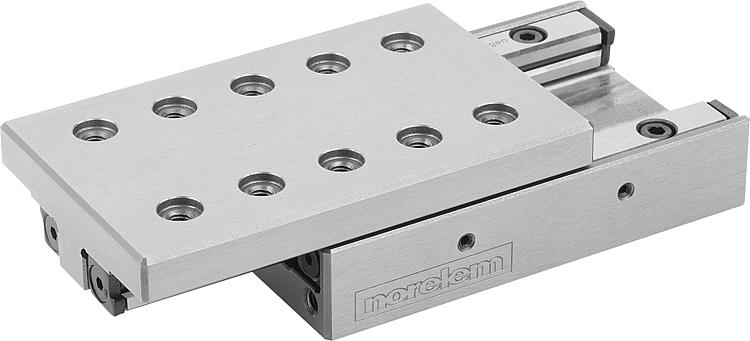

        滚子轴承精密滑轨带定位孔

商品描述/产品说明

产品说明材料：EN-GJL-250.
规格：亮色，经打磨处理。提示：这种装有滚子轴承的精密滑轨，用于机械制造和夹具制造、测量技术、光学仪器和精密机械。

指定的允许负载值 (F) 的设计标准是一百万次行程的使用寿命。
扭矩值仅适用于位于中间的滑撬。
也可按要求提供复式滑座。

在滑座顶面 D2 和 D3 孔上附有一个定心孔。使用我们的定心环 20240，可精准地将其它连接件安装到滑座上。

F = 动态或静态负载情况下的承载能力。
TI E/E1 = 内部固定孔 E/E1/M 的数量。
TA E/E1= 外部固定孔 E/E1/M 的数量。
TI E2 = 内部固定孔 E2/D1 的数量。
TA E2 = 外部安装孔 E2/D1 的数量。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21064 滚子轴承精密滑轨带定位孔

314 kB

norelem Service Instructions Guide Rails 2020

1,3 MB

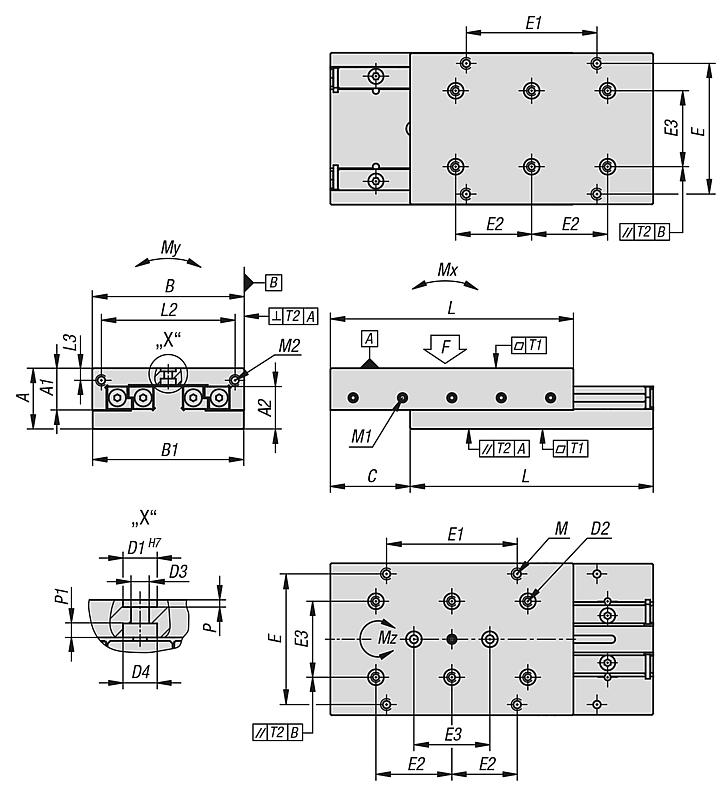

图纸

商品选择/筛选

订货号	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E/E1	TA E/E1	TI E2	TA E2	价格
21064-040050	20	13	13	40	39,5	10	5	M3	3,3	6,5	30	15	20	20	4	4	6	6	根据要求
21064-0400501	20	13	13	40	39,5	17,5	5	M3	3,3	6,5	30	15	20	20	4	4	6	6	根据要求
21064-040065	20	13	13	40	39,5	25	5	M3	3,3	6,5	30	15	20	20	6	6	6	6	根据要求
21064-040080	20	13	13	40	39,5	32,5	5	M3	3,3	6,5	30	15	20	20	8	8	6	6	根据要求
21064-050055	25	17	16,3	50	49,5	10	7	M4	4,3	8	-	-	14	28	-	-	6	6	根据要求
21064-050080	25	17	16,3	50	49,5	30	7	M4	4,3	8	-	-	28	28	-	-	6	6	根据要求
21064-050105	25	17	16,3	50	49,5	40	7	M4	4,3	8	-	-	28	28	-	-	8	8	根据要求
21064-050155	25	17	16,3	50	49,5	60	7	M4	4,3	8	-	-	28	28	-	-	12	12	根据要求
21064-060055	25	17	16,3	60	59,5	10	7	M4	4,3	8	-	-	17	34	-	-	6	6	根据要求
21064-060080	25	17	16,3	60	59,5	30	7	M4	4,3	8	-	-	34	34	-	-	6	6	根据要求
21064-060105	25	17	16,3	60	59,5	40	7	M4	4,3	8	-	-	34	34	-	-	6	6	根据要求
21064-060155	25	17	16,3	60	59,5	60	7	M4	4,3	8	-	-	34	34	-	-	10	10	根据要求
21064-075080	32	20	23	75	74,5	15	10	M5	5,3	10	62	62	25	50	4	4	6	4	根据要求
21064-075105	32	20	23	75	74,5	20	10	M5	5,3	10	62	62	25	50	4	4	6	6	根据要求
21064-075130	32	20	23	75	74,5	25	10	M5	5,3	10	62	62	25	50	4	4	8	8	根据要求
21064-100110	40	27,5	28	100	99,5	15	10	M5	5,3	10	86	86	25	50	4	4	6	6	根据要求
21064-100160	40	27,5	28	100	99,5	52,5	10	M5	5,3	10	86	86	50	50	4	4	12	12	根据要求
21064-100210	40	27,5	28	100	99,5	80	10	M5	5,3	10	86	86	50	50	6	6	8	8	根据要求
21064-100260	40	27,5	28	100	99,5	105	10	M5	5,3	10	86	86	50	50	4	6	10	10	根据要求

订货号	L	L2	L3	P	P1	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	价格
21064-040050	50	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	210	1	4	3	根据要求
21064-0400501	50	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	140	1	3	2	根据要求
21064-040065	65	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	180	1	4	3	根据要求
21064-040080	80	34	3,8	1,1	3,4	M3	M3	M3	0,02	0,02	220	3	5	5	根据要求
21064-050055	55	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	480	4	7	6	根据要求
21064-050080	80	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	410	3	9	7	根据要求
21064-050105	105	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	520	10	11	15	根据要求
21064-050155	155	40	5,5	1,6	3,2	-	M3	M4	0,02	0,02	680	23	19	33	根据要求
21064-060055	55	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	470	4	8	6	根据要求
21064-060080	80	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	380	3	11	7	根据要求
21064-060105	105	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	530	10	14	15	根据要求
21064-060155	155	50	5,5	1,6	3,2	-	M3	M4	0,02	0,02	690	23	23	34	根据要求
21064-075080	80	-	-	2,1	4,1	M5	M4	-	0,02	0,02	650	10	18	15	根据要求
21064-075105	105	60	6	2,1	4,1	M5	M4	M5	0,02	0,02	720	18	26	27	根据要求
21064-075130	130	60	6	2,1	4,1	M5	M4	M5	0,02	0,02	850	29	33	42	根据要求
21064-100110	110	-	-	2,1	4,1	M6	M6	M6	0,02	0,02	1740	43	59	63	根据要求
21064-100160	160	86	8	2,1	4,1	M6	M6	M6	0,02	0,02	1190	37	79	68	根据要求
21064-100210	210	86	8	2,1	4,1	M6	M6	M6	0,03	0,03	1450	60	99	105	根据要求
21064-100260	260	86	8	2,1	4,1	M6	M6	M6	0,03	0,03	1730	89	119	151	根据要求
