        滚子导轨

商品描述/产品说明

产品说明材料：滚动轴承钢。规格：镀锌。
经感应淬火和打磨处理的滚道。订购须知：供货含固定螺栓。提示：内置硬化处理滚道的紧凑型 C 型材导轨。系统即使在高负载下也可以极低噪音运行。

螺栓孔具有间隙，可在安装时对齐导轨。

为实现所需的运行特性，滚道和滚子之间应始终存在润滑油膜，其可额外防止经打磨处理的滚道腐蚀。根据要求：最长 4080 mm 的长度。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21322 滚子导轨

252 kB

图片（总概述）

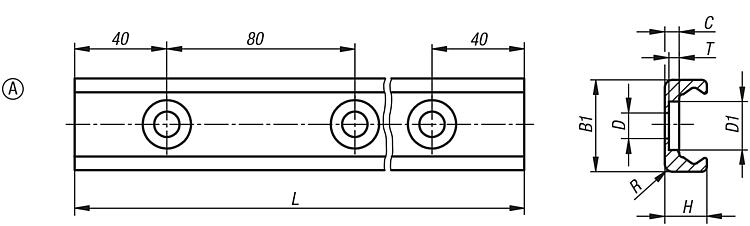

A 型固定滚子导轨

更多信息

图纸

商品选择/筛选

订货号	类型	类型 1	尺寸	B1	C	D 适用螺栓	D1	H	L	R	T	价格
21322-118X0240	A	固定	18	18	2,8	M4	9,5	8,25	240	1,5	2	根据要求
21322-118X0400	A	固定	18	18	2,8	M4	9,5	8,25	400	1,5	2	根据要求
21322-118X0560	A	固定	18	18	2,8	M4	9,5	8,25	560	1,5	2	根据要求
21322-118X0800	A	固定	18	18	2,8	M4	9,5	8,25	800	1,5	2	根据要求
21322-118X1040	A	固定	18	18	2,8	M4	9,5	8,25	1040	1,5	2	根据要求
21322-118X1200	A	固定	18	18	2,8	M4	9,5	8,25	1200	1,5	2	根据要求
21322-128X0400	A	固定	28	28	3	M5	11	12,25	400	1	2	根据要求
21322-128X0560	A	固定	28	28	3	M5	11	12,25	560	1	2	根据要求
21322-128X0800	A	固定	28	28	3	M5	11	12,25	800	1	2	根据要求
21322-128X1040	A	固定	28	28	3	M5	11	12,25	1040	1	2	根据要求
21322-128X1200	A	固定	28	28	3	M5	11	12,25	1200	1	2	根据要求
21322-128X1440	A	固定	28	28	3	M5	11	12,25	1440	1	2	根据要求
21322-135X0400	A	固定	35	35	3,5	M6	14,5	16	400	2	2,7	根据要求
21322-135X0560	A	固定	35	35	3,5	M6	14,5	16	560	2	2,7	根据要求
21322-135X0800	A	固定	35	35	3,5	M6	14,5	16	800	2	2,7	根据要求
21322-135X1040	A	固定	35	35	3,5	M6	14,5	16	1040	2	2,7	根据要求
21322-135X1200	A	固定	35	35	3,5	M6	14,5	16	1200	2	2,7	根据要求
21322-135X1440	A	固定	35	35	3,5	M6	14,5	16	1440	2	2,7	根据要求
21322-143X0400	A	固定	43	43	4,5	M8	18	21	400	2,5	3,1	根据要求
21322-143X0560	A	固定	43	43	4,5	M8	18	21	560	2,5	3,1	根据要求
21322-143X0800	A	固定	43	43	4,5	M8	18	21	800	2,5	3,1	根据要求
21322-143X1040	A	固定	43	43	4,5	M8	18	21	1040	2,5	3,1	根据要求
21322-143X1200	A	固定	43	43	4,5	M8	18	21	1200	2,5	3,1	根据要求
21322-143X1520	A	固定	43	43	4,5	M8	18	21	1520	2,5	3,1	根据要求
21322-143X2000	A	固定	43	43	4,5	M8	18	21	2000	2,5	3,1	根据要求

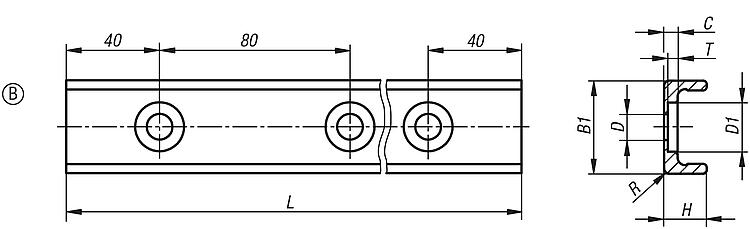

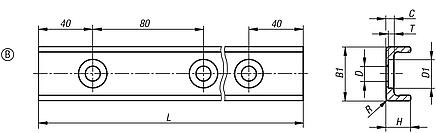

B 型浮动滚子导轨

更多信息

图纸

商品选择/筛选

订货号	类型	类型 1	尺寸	B1	C	D 适用螺栓	D1	H	L	R	T	价格
21322-218X0240	B	浮动	18	18	2,6	M4	9,5	8,25	240	1	1,9	根据要求
21322-218X0400	B	浮动	18	18	2,6	M4	9,5	8,25	400	1	1,9	根据要求
21322-218X0560	B	浮动	18	18	2,6	M4	9,5	8,25	560	1	1,9	根据要求
21322-218X0800	B	浮动	18	18	2,6	M4	9,5	8,25	800	1	1,9	根据要求
21322-218X1040	B	浮动	18	18	2,6	M4	9,5	8,25	1040	1	1,9	根据要求
21322-218X1200	B	浮动	18	18	2,6	M4	9,5	8,25	1200	1	1,9	根据要求
21322-228X0400	B	浮动	28	28	3	M5	11	12	400	1	2	根据要求
21322-228X0560	B	浮动	28	28	3	M5	11	12	560	1	2	根据要求
21322-228X0800	B	浮动	28	28	3	M5	11	12	800	1	2	根据要求
21322-228X1040	B	浮动	28	28	3	M5	11	12	1040	1	2	根据要求
21322-228X1200	B	浮动	28	28	3	M5	11	12	1200	1	2	根据要求
21322-228X1440	B	浮动	28	28	3	M5	11	12	1440	1	2	根据要求
21322-235X0400	B	浮动	35	35	3,5	M6	14,5	16	400	1	2,7	根据要求
21322-235X0560	B	浮动	35	35	3,5	M6	14,5	16	560	1	2,7	根据要求
21322-235X0800	B	浮动	35	35	3,5	M6	14,5	16	800	1	2,7	根据要求
21322-235X1040	B	浮动	35	35	3,5	M6	14,5	16	1040	1	2,7	根据要求
21322-235X1200	B	浮动	35	35	3,5	M6	14,5	16	1200	1	2,7	根据要求
21322-235X1440	B	浮动	35	35	3,5	M6	14,5	16	1440	1	2,7	根据要求
21322-243X0400	B	浮动	43	43	4,5	M8	18	21	400	1	3,1	根据要求
21322-243X0560	B	浮动	43	43	4,5	M8	18	21	560	1	3,1	根据要求
21322-243X0800	B	浮动	43	43	4,5	M8	18	21	800	1	3,1	根据要求
21322-243X1040	B	浮动	43	43	4,5	M8	18	21	1040	1	3,1	根据要求
21322-243X1200	B	浮动	43	43	4,5	M8	18	21	1200	1	3,1	根据要求
21322-243X1520	B	浮动	43	43	4,5	M8	18	21	1520	1	3,1	根据要求
21322-243X2000	B	浮动	43	43	4,5	M8	18	21	2000	1	3,1	根据要求
