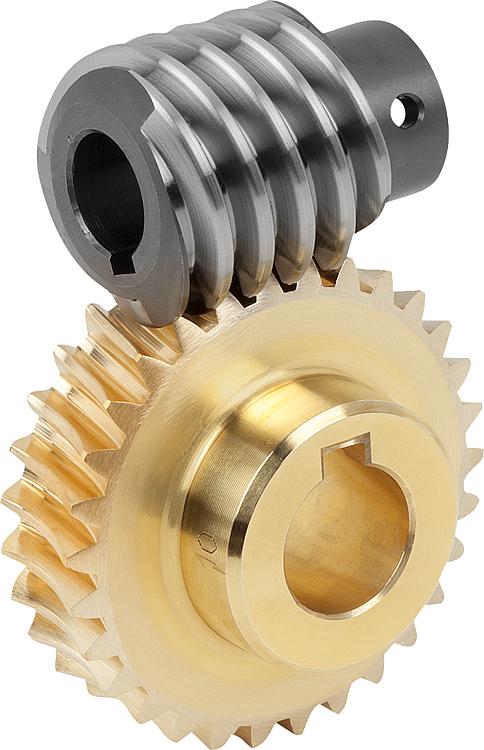

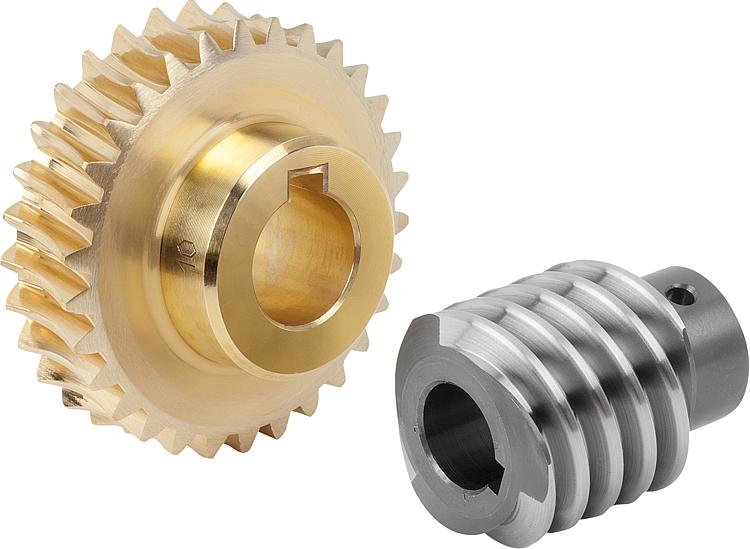

22500蜗杆蜗轮组套件，右旋，轴距 35 毫米 |
返回 |
|
|
产品说明材料：蜗杆，钢制。
蜗轮 CuZn37Mn3Al2PbSi-S40。规格：右旋蜗杆， HV 620 – 700 定型的， 侧边及钻孔经过打磨处理。订购须知：蜗轮/蜗杆仅可以在使用同一轴距及同一传动比的情况下蜗杆蜗杆蜗轮组套件结合。提示：蜗轮组件由蜗杆和蜗轮组成。适用于生产轴角 90° 的蜗杆传动装置。借助蜗轮蜗杆减速机，只需一个阶段即可实现较大传动比的降速。
齿形的侧面形状为 K。啮合角为 15°。蜗轮组件已预先钻孔。
规定的输出扭矩 T2 是蜗轮允许的输出扭矩。适用于蜗杆输入转速为 2800 rpm 的情况。
蜗轮组 22500-351002 / 22500-352002 仅提供抛光（平滑）蜗杆轮廓、压力角 20° 和带螺旋齿轮的轮子。
图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | -
- -
- 2,78:1
- 5:1
- 7,25:1
- 8:1
- 10:1
- 11:1
- 12:1
- 15:1
- 20:1
- 25:1
- 30:1
- 35:1
- 40:1
- 50:1
- 58:1
- 90:1
| -
- 31° 01
- 22° 52
- 13° 47
- 14° 25
- 10° 43
- 10° 32
- 9° 11
- 7°
- 5° 33
- 4° 9
- 3° 27
- 3° 51
- 2° 45
- 2° 4
- 2° 21
- 1° 9
| -
- 1,5
- 1,75
- 1,9
- 1,4
- 1,15
- 0,9
- 0,85
- 0,5
| | -
- 26,2
- -
- 22,52
- 25,18
- 22,89
- 24,2
- 22,98
- 23,8
- 24,62
- 23,78
- 24,87
- 24,92
- 20,85
- 23,91
- 24,93
- 20,65
- 25
| -
- 29,2
- -
- 26,02
- 28,18
- 26,69
- 27,2
- 25,78
- 27,6
- 27,62
- 26,08
- 26,67
- 27,92
- 23,65
- 26,21
- 26,73
- 22,35
- 26
| | -
- -
- 43,8
- 47,48
- 44,82
- 47,11
- 45,8
- 47,02
- 46,2
- 45,38
- 46,22
- 45,13
- 45,08
- 49,15
- 46,09
- 45,07
- 49,35
- 45
| | -
- 6,6
- 15,3
- 14,7
- 16,7
- 16
- 16,1
- 14,8
- 12,9
- 15
- 17,1
- 14,5
- 9,1
| -
- 8,2
- 18,4
- 17,6
- 20
- 19,2
- 19,3
- 17,8
- 15,5
- 18
- 20,5
- 17,4
- 10,9
| -
- 10,2
- 22,9
- 22
- 25
- 24
- 22,2
- 19,3
- 22,5
- 25,6
- 21,7
- 13,6
| | | | Reset |
|---|
| 订货号 | 图 | 名称 | 传动比 | 螺旋角 | 模数 | Z1 | D1 | D3 | Z2 | D2 | D4 | 驱动扭矩 T2
(Nm)
矿物油 | 驱动扭矩 T2
(Nm)
矿物油 | 驱动扭矩 T2
(Nm)
合成油 | CAD | 配件 | 价格 | 订购 |
|---|
| 22500-351002 |  | 蜗杆 | - | 31° 01 | 1,5 | 9 | 26,2 | 29,2 | - | - | - | 6,6 | 8,2 | 10,2 |  | | 根据要求 | | | 22500-352002 |  | 蜗轮 | 2,78:1 | 31° 01 | 1,5 | - | - | - | 25 | 43,8 | 46,76 | 6,6 | 8,2 | 10,2 | | | 根据要求 | | | 22500-351005 | | 蜗杆 | - | 22° 52 | 1,75 | 5 | 22,52 | 26,02 | - | - | - | 15,3 | 18,4 | 22,9 | | | 根据要求 | | | 22500-352005 | | 蜗轮 | 5:1 | 22° 52 | 1,75 | - | - | - | 25 | 47,48 | 53 | 15,3 | 18,4 | 22,9 | | | 根据要求 | | | 22500-351007 | | 蜗杆 | - | 13° 47 | 1,5 | 4 | 25,18 | 28,18 | - | - | - | 14,7 | 17,6 | 22 | | | 根据要求 | | | 22500-352007 | | 蜗轮 | 7,25:1 | 13° 47 | 1,5 | - | - | - | 29 | 44,82 | 50 | 14,7 | 17,6 | 22 | | | 根据要求 | | | 22500-351008 | | 蜗杆 | - | 14° 25 | 1,9 | 3 | 22,89 | 26,69 | - | - | - | 16,7 | 20 | 25 | | | 根据要求 | | | 22500-352008 | | 蜗轮 | 8:1 | 14° 25 | 1,9 | - | - | - | 24 | 47,11 | 53 | 16,7 | 20 | 25 | | | 根据要求 | | | 22500-351010 | | 蜗杆 | - | 10° 43 | 1,5 | 3 | 24,2 | 27,2 | - | - | - | 16 | 19,2 | 24 | | | 根据要求 | | | 22500-352010 | | 蜗轮 | 10:1 | 10° 43 | 1,5 | - | - | - | 30 | 45,8 | 51 | 16 | 19,2 | 24 | | | 根据要求 | | | 22500-351011 | | 蜗杆 | - | 10° 32 | 1,4 | 3 | 22,98 | 25,78 | - | - | - | 16,7 | 20 | 25 | | | 根据要求 | | | 22500-352011 | | 蜗轮 | 11:1 | 10° 32 | 1,4 | - | - | - | 33 | 47,02 | 52 | 16,7 | 20 | 25 | | | 根据要求 | | | 22500-351012 | | 蜗杆 | - | 9° 11 | 1,9 | 2 | 23,8 | 27,6 | - | - | - | 16,1 | 19,3 | 24 | | | 根据要求 | | | 22500-352012 | | 蜗轮 | 12:1 | 9° 11 | 1,9 | - | - | - | 24 | 46,2 | 52 | 16,1 | 19,3 | 24 | | | 根据要求 | | | 22500-351015 | | 蜗杆 | - | 7° | 1,5 | 2 | 24,62 | 27,62 | - | - | - | 15,3 | 18,4 | 22,9 | | | 根据要求 | | | 22500-352015 | | 蜗轮 | 15:1 | 7° | 1,5 | - | - | - | 30 | 45,38 | 50 | 15,3 | 18,4 | 22,9 | | | 根据要求 | | | 22500-351020 | | 蜗杆 | - | 5° 33 | 1,15 | 2 | 23,78 | 26,08 | - | - | - | 14,8 | 17,8 | 22,2 | | | 根据要求 | | | 22500-352020 | | 蜗轮 | 20:1 | 5° 33 | 1,15 | - | - | - | 40 | 46,22 | 50,5 | 14,8 | 17,8 | 22,2 | | | 根据要求 | | | 22500-351025 | | 蜗杆 | - | 4° 9 | 0,9 | 2 | 24,87 | 26,67 | - | - | - | 12,9 | 15,5 | 19,3 | | | 根据要求 | | | 22500-352025 | | 蜗轮 | 25:1 | 4° 9 | 0,9 | - | - | - | 50 | 45,13 | 49 | 12,9 | 15,5 | 19,3 | | | 根据要求 | | | 22500-351030 | | 蜗杆 | - | 3° 27 | 1,5 | 1 | 24,92 | 27,92 | - | - | - | 15 | 18 | 22,5 | | | 根据要求 | | | 22500-352030 | | 蜗轮 | 30:1 | 3° 27 | 1,5 | - | - | - | 30 | 45,08 | 50 | 15 | 18 | 22,5 | | | 根据要求 | | | 22500-351035 | | 蜗杆 | - | 3° 51 | 1,4 | 1 | 20,85 | 23,65 | - | - | - | 17,1 | 20,5 | 25,6 | | | 根据要求 | | | 22500-352035 | | 蜗轮 | 35:1 | 3° 51 | 1,4 | - | - | - | 35 | 49,15 | 53 | 17,1 | 20,5 | 25,6 | | | 根据要求 | | | 22500-351040 | | 蜗杆 | - | 2° 45 | 1,15 | 1 | 23,91 | 26,21 | - | - | - | 14,7 | 17,6 | 22 | | | 根据要求 | | | 22500-352040 | | 蜗轮 | 40:1 | 2° 45 | 1,15 | - | - | - | 40 | 46,09 | 50,5 | 14,7 | 17,6 | 22 | | | 根据要求 | | | 22500-351050 | | 蜗杆 | - | 2° 4 | 0,9 | 1 | 24,93 | 26,73 | - | - | - | 12,9 | 15,5 | 19,3 | | | 根据要求 | | | 22500-352050 | | 蜗轮 | 50:1 | 2° 4 | 0,9 | - | - | - | 50 | 45,07 | 49 | 12,9 | 15,5 | 19,3 | | | 根据要求 | | | 22500-351058 | | 蜗杆 | - | 2° 21 | 0,85 | 1 | 20,65 | 22,35 | - | - | - | 14,5 | 17,4 | 21,7 | | | 根据要求 | | | 22500-352058 | | 蜗轮 | 58:1 | 2° 21 | 0,85 | - | - | - | 58 | 49,35 | 53 | 14,5 | 17,4 | 21,7 | | | 根据要求 | | | 22500-351090 | | 蜗杆 | - | 1° 9 | 0,5 | 1 | 25 | 26 | - | - | - | 9,1 | 10,9 | 13,6 | | | 根据要求 | | | 22500-352090 | | 蜗轮 | 90:1 | 1° 9 | 0,5 | - | - | - | 90 | 45 | 49 | 9,1 | 10,9 | 13,6 | | | 根据要求 | |
|
|
