22250_B链轮，单 1/2“ x 5/16“ DIN ISO 606，安装就绪，B 型 |
返回 |
|
|

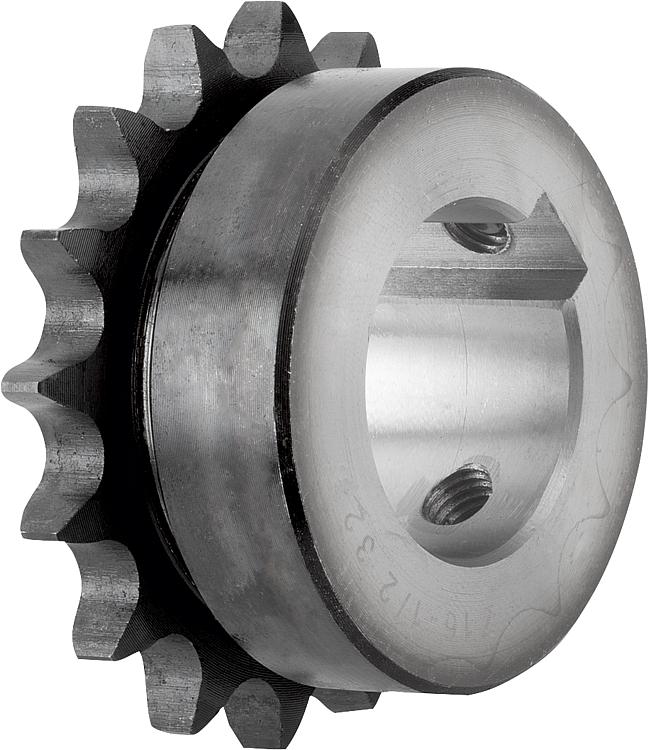

产品说明材料：钢制 C45。规格：亮色。
轮齿感应硬化 ~HRC 50。提示：可直接安装的滚子链条链轮，带单侧轮毂，符合 DIN ISO 606。轮齿已铣削并感应硬化。
凹槽符合 DIN 6885 / BS 4235。凹槽对准齿尖。
带两个螺纹销，将一个螺纹对准凹槽中心，并偏转 90° 放置。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D2 | D3 | D4 | B1 | B3 | L | C | R | T2 | CAD | 配件 | 价格 | 订购 |
|---|
| 22250-1012051601015 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 10 | 45,9 | 41,1 | 31 | 15 | M4 | 7,2 | 5 | 25 | 1,3 | 13 | 2,3 |  | | 根据要求 | | | 22250-1012051601016 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 10 | 45,9 | 41,1 | 31 | 16 | M4 | 7,2 | 5 | 25 | 1,3 | 13 | 2,3 | | | 根据要求 | | | 22250-1012051601115 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 11 | 49,9 | 45,07 | 31 | 15 | M4 | 7,2 | 5 | 25 | 1,3 | 13 | 2,3 | | | 根据要求 | | | 22250-1012051601116 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 11 | 49,9 | 45,07 | 31 | 16 | M4 | 7,2 | 5 | 25 | 1,3 | 13 | 2,3 | | | 根据要求 | | | 22250-1012051601118 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 11 | 49,9 | 45,07 | 37 | 18 | M5 | 7,2 | 6 | 25 | 1,3 | 13 | 2,8 | | | 根据要求 | | | 22250-1012051601119 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 11 | 49,9 | 45,07 | 37 | 19 | M5 | 7,2 | 6 | 25 | 1,3 | 13 | 2,8 | | | 根据要求 | | | 22250-1012051601222 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 12 | 53,9 | 49,07 | 40 | 22 | M5 | 7,2 | 6 | 28 | 1,3 | 13 | 2,8 | | | 根据要求 | | | 22250-1012051601224 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 12 | 53,9 | 49,07 | 41 | 24 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601225 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 12 | 53,9 | 49,07 | 42 | 25 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601324 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 13 | 57,9 | 56,06 | 42 | 24 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601325 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 13 | 57,9 | 56,06 | 42 | 25 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601328 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 13 | 57,9 | 56,06 | 45 | 28 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601428 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 14 | 61,9 | 57,07 | 48 | 28 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601530 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 15 | 65,9 | 61,09 | 52 | 30 | M6 | 7,2 | 8 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601532 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 15 | 65,9 | 61,09 | 52 | 32 | M8 | 7,2 | 10 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | | | 22250-1012051601632 | B | 08 B-1 | 1/2 x 5/16 | 12,7 x 7,75 | 16 | 69,9 | 65,1 | 57 | 32 | M8 | 7,2 | 10 | 28 | 1,3 | 13 | 3,3 | | | 根据要求 | |
|
|
