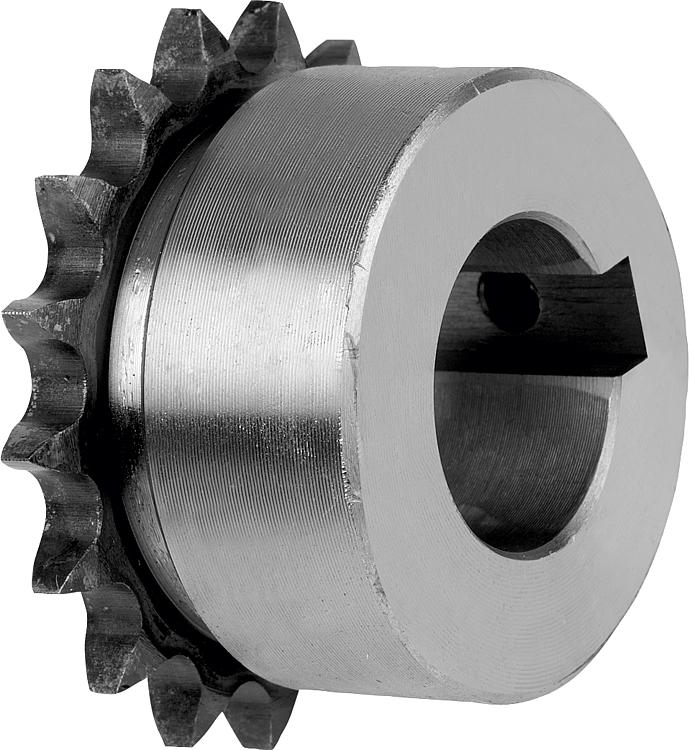

22250_B链轮，单 3/8“ x 7/32“ DIN ISO 606，安装就绪，B 型 |
返回 |
|
|
产品说明材料：钢制 C45。规格：亮色。
轮齿感应硬化 ~HRC 50。提示：可直接安装的滚子链条链轮，带单侧轮毂，符合 DIN ISO 606。轮齿已铣削并感应硬化。
凹槽符合 DIN 6885 / BS 4235。凹槽对准齿尖。
带两个螺纹销，将一个螺纹对准凹槽中心，并偏转 90° 放置。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型
| ISO 编号 | 节距
英寸 | 节距
mm | 齿数
| D
| D1 | D2 | D3 | D4 | B1 | B3 | L | C | R | T2 | CAD | 配件 | 价格 | 订购 |
|---|
| 22250-1038073201010 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 10 | 34,5 | 30,82 | 24 | 10 | M4 | 5,3 | 3 | 20 | 1 | 10 | 1,4 |  | | 根据要求 | | | 22250-1038073201012 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 10 | 34,5 | 30,82 | 26 | 12 | M4 | 5,3 | 4 | 20 | 1 | 10 | 1,8 | | | 根据要求 | | | 22250-1038073201014 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 10 | 34,5 | 30,82 | 29 | 14 | M4 | 5,3 | 5 | 20 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201110 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 11 | 37,5 | 33,8 | 24 | 10 | M4 | 5,3 | 3 | 25 | 1 | 10 | 1,4 | | | 根据要求 | | | 22250-1038073201112 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 11 | 37,5 | 33,8 | 26 | 12 | M4 | 5,3 | 4 | 25 | 1 | 10 | 1,8 | | | 根据要求 | | | 22250-1038073201114 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 11 | 37,5 | 33,8 | 29 | 14 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201115 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 11 | 37,5 | 33,8 | 30 | 15 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201116 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 11 | 37,5 | 33,8 | 31 | 16 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201212 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 12 | 40,5 | 36,8 | 26 | 12 | M4 | 5,3 | 4 | 25 | 1 | 10 | 1,8 | | | 根据要求 | | | 22250-1038073201214 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 12 | 40,5 | 36,8 | 29 | 14 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201215 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 12 | 40,5 | 36,8 | 30 | 15 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201216 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 12 | 40,5 | 36,8 | 31 | 16 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201316 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 13 | 43,5 | 39,8 | 31 | 16 | M4 | 5,3 | 5 | 25 | 1 | 10 | 2,3 | | | 根据要求 | | | 22250-1038073201318 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 13 | 43,5 | 39,8 | 34 | 18 | M5 | 5,3 | 6 | 25 | 1 | 10 | 2,8 | | | 根据要求 | | | 22250-1038073201419 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 14 | 46,5 | 42,8 | 35 | 19 | M5 | 5,3 | 6 | 25 | 1 | 10 | 2,8 | | | 根据要求 | | | 22250-1038073201522 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 15 | 49,5 | 45,81 | 42 | 22 | M5 | 5,3 | 6 | 25 | 1 | 10 | 2,8 | | | 根据要求 | | | 22250-1038073201524 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 15 | 49,5 | 45,81 | 42 | 24 | M6 | 5,3 | 8 | 25 | 1 | 10 | 3,3 | | | 根据要求 | | | 22250-1038073201525 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 15 | 49,5 | 45,81 | 42 | 25 | M6 | 5,3 | 8 | 25 | 1 | 10 | 3,3 | | | 根据要求 | | | 22250-1038073201624 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 16 | 52,5 | 48,82 | 42 | 24 | M6 | 5,3 | 8 | 28 | 1 | 10 | 3,3 | | | 根据要求 | | | 22250-1038073201625 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 16 | 52,5 | 48,82 | 42 | 25 | M6 | 5,3 | 8 | 28 | 1 | 10 | 3,3 | | | 根据要求 | | | 22250-1038073201724 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 17 | 55,5 | 51,83 | 46 | 24 | M6 | 5,3 | 8 | 28 | 1 | 10 | 3,3 | | | 根据要求 | | | 22250-1038073201725 | B | 06 B-1 | 3/8 x 7/32 | 9,525 x 5,72 | 17 | 55,5 | 51,83 | 46 | 25 | M6 | 5,3 | 8 | 28 | 1 | 10 | 3,3 | | | 根据要求 | |
|
|
