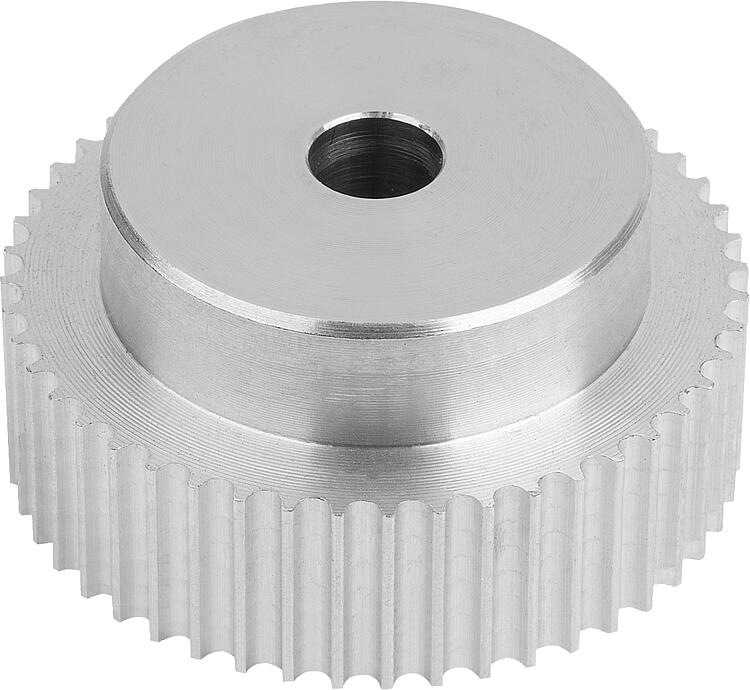

22004_G齿形皮带轮 Profil HTD 3M，G 型 |
返回 |
|
|
产品说明材料：铝制。规格：亮色。提示：标准 HTD-Profil，具有公制间距（半圆齿）。至少一个齿形皮带轮应具有法兰轮。齿形皮带轮有一个中心孔。该中心孔可由客户提供装配孔、带凹槽的装配孔或螺纹孔。
出于重量方面的考虑，齿盘的平面上可设计凹槽。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 型材 | B
| D
| D1
max. | D3 | L | 皮带宽度 | 齿数
| CAD | 配件 | 价格 | 订购 |
|---|
| 22004-030948 | G | HTD3M | 13,4 | 45,84 | 33 | 45,08 | 22,2 | 9 | 48 |  | | 根据要求 | | | 22004-030960 | G | HTD3M | 13,4 | 57,3 | 33 | 56,54 | 22,2 | 9 | 60 | | | 根据要求 | | | 22004-030972 | G | HTD3M | 13,4 | 68,75 | 33 | 67,99 | 22,2 | 9 | 72 | | | 根据要求 | | | 22004-031548 | G | HTD3M | 20 | 45,84 | 33 | 45,08 | 30 | 15 | 48 | | | 根据要求 | | | 22004-031560 | G | HTD3M | 20 | 57,3 | 33 | 56,54 | 30 | 15 | 60 | | | 根据要求 | | | 22004-031572 | G | HTD3M | 20 | 68,75 | 33 | 67,99 | 30 | 15 | 72 | | | 根据要求 | |
|
|
