        密封环 DIN 7603 铜制或铝制

商品描述/产品说明

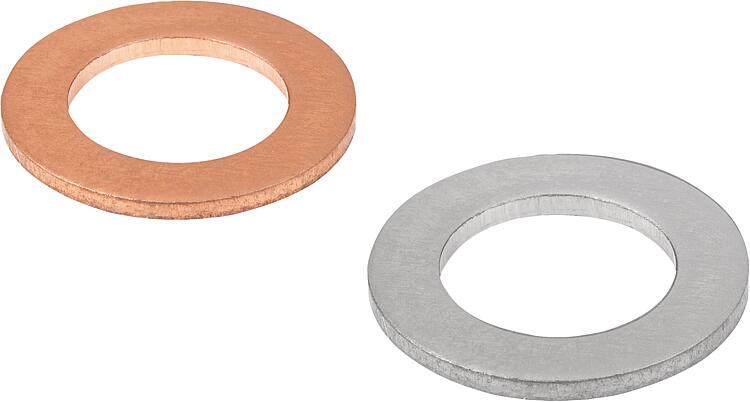

产品说明材料：铜制或铝制。规格：亮色。提示：密封环符合 DIN 7603 A 型标准。它们用于密封静态螺纹连接。其可以防止液体或气体泄漏到外部，同时保护系统免受灰尘、污垢和液体的侵入。

铜制和铝制的密封环由于具有耐腐蚀性，可在任何地方使用，但某些强酸除外。由于其柔软的结构，它们可以嵌入到待连接部件的所有不平整处，从而确保高度的密封性。

密封环可用于螺旋塞 DIN 908 和空心螺栓等。温度范围：铜质，最高 300 °C。
铝制，最高 200 °C。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 23901 密封环 DIN 7603 铜制或铝制

154 kB

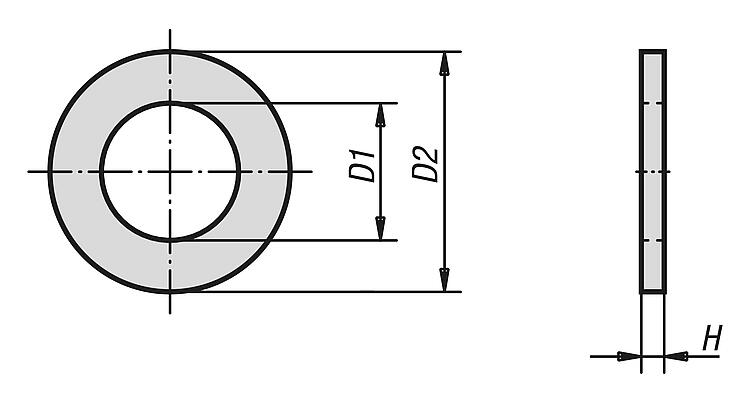

图纸

商品选择/筛选

订货号	类型	主体材料	D1	D2	H	标称尺寸	适用螺纹英寸	适用螺纹 mm	价格
23901-110400080	A	铜	4,2	7,9	1	4x8	-	-	根据要求
23901-110500075	A	铜	5,2	7,4	1	5x7,5	-	-	根据要求
23901-110650095	A	铜	6,7	9,4	1	6,5x9,5	-	-	根据要求
23901-110800115	A	铜	8,2	11,4	1	8x11,5	-	M8x1	根据要求
23901-111000135	A	铜	10,2	13,4	1	10x13,5	G1/8	M10x1	根据要求
23901-111200155	A	铜	12,2	15,4	1,5	12x15,5	-	M12x1,5	根据要求
23901-111200160	A	铜	12,2	15,9	1,5	12x16	-	M12x1,5	根据要求
23901-111400180	A	铜	14,2	17,9	1,5	14x18	G1/4	M14x1,5	根据要求
23901-111400200	A	铜	14,2	19,9	1,5	14x20	G1/4	M14x1,5	根据要求
23901-111600200	A	铜	16,2	19,9	1,5	16x20	-	M16x1,5	根据要求
23901-111700210	A	铜	17,2	20,9	1,5	17x21	G3/8	-	根据要求
23901-111800220	A	铜	18,2	21,9	1,5	18x22	-	M18x1,5	根据要求
23901-112000240	A	铜	20,2	23,9	1,5	20x24	-	M20x1,5	根据要求
23901-112100260	A	铜	21,2	25,9	1,5	21x26	G1/2	-	根据要求
23901-112200270	A	铜	22,2	26,9	1,5	22x27	-	M22x1,5	根据要求
23901-112400290	A	铜	24,3	28,9	2	24x29	-	M24x1,5	根据要求
23901-112600310	A	铜	26,3	30,9	2	26x31	-	M26x1,5	根据要求
23901-112700320	A	铜	27,3	31,9	2	27x32	G3/4	M27x2	根据要求
23901-113000360	A	铜	30,3	35,9	2	30x36	G7/8	M30x1,5	根据要求
23901-113300390	A	铜	33,3	38,9	2	33x39	G1	M33x2	根据要求
23901-113600420	A	铜	36,3	41,9	2	36x42	-	M36x1,5	根据要求
23901-113800440	A	铜	38,3	43,9	2	38x44	G1 1/8	M38x1,5	根据要求
23901-114200490	A	铜	42,3	48,9	2	42x49	G1 1/4	M42x1,5	根据要求
23901-114500520	A	铜	45,3	51,9	2	45x52	-	M45x1,5	根据要求
23901-114800550	A	铜	48,3	54,9	2	48x55	G1 1/2	M48x1,5	根据要求
23901-115000570	A	铜	50,2	56,9	2	50x57	-	-	根据要求
23901-115200600	A	铜	52,5	59,8	2,5	52x60	-	M52x1,5	根据要求
23901-115600640	A	铜	56,5	63,8	2,5	56x64	-	M56x2	根据要求
23901-116000680	A	铜	60,5	67,8	2,5	60x68	G2	M60x2	根据要求
23901-210400080	A	铝制	4,2	7,9	1	4x8	-	-	根据要求
23901-210500075	A	铝制	5,2	7,4	1	5x7,5	-	-	根据要求
23901-210650095	A	铝制	6,7	9,4	1	6,5x9,5	-	-	根据要求
23901-210800115	A	铝制	8,2	11,4	1	8x11,5	-	M8x1	根据要求
23901-211000135	A	铝制	10,2	13,4	1	10x13,5	G1/8	M10x1	根据要求
23901-211200155	A	铝制	12,2	15,4	1,5	12x15,5	-	M12x1,5	根据要求
23901-211200160	A	铝制	12,2	15,9	1,5	12x16	-	M12x1,5	根据要求
23901-211400180	A	铝制	14,2	17,9	1,5	14x18	G1/4	M14x1,5	根据要求
23901-211400200	A	铝制	14,2	19,9	1,5	14x20	G1/4	M14x1,5	根据要求
23901-211600200	A	铝制	16,2	19,9	1,5	16x20	-	M16x1,5	根据要求
23901-211700210	A	铝制	17,2	20,9	1,5	17x21	G3/8	-	根据要求
23901-211800220	A	铝制	18,2	21,9	1,5	18x22	-	M18x1,5	根据要求
23901-212000240	A	铝制	20,2	23,9	1,5	20x24	-	M20x1,5	根据要求
23901-212100260	A	铝制	21,2	25,9	1,5	21x26	G1/2	-	根据要求
23901-212200270	A	铝制	22,2	26,9	1,5	22x27	-	M22x1,5	根据要求
23901-212400290	A	铝制	24,3	28,9	2	24x29	-	M24x1,5	根据要求
23901-212600310	A	铝制	26,3	30,9	2	26x31	-	M26x1,5	根据要求
23901-212700320	A	铝制	27,3	31,9	2	27x32	G3/4	M27x2	根据要求
23901-213000360	A	铝制	30,3	35,9	2	30x36	G7/8	M30x1,5	根据要求
23901-213300390	A	铝制	33,3	38,9	2	33x39	G1	M33x2	根据要求
23901-214200490	A	铝制	42,3	48,9	2	42x49	G1 1/4	M42x1,5	根据要求
23901-214500520	A	铝制	45,3	51,9	2	45x52	-	M45x1,5	根据要求
23901-214800550	A	铝制	48,3	54,9	2	48x55	G1 1/2	M48x1,5	根据要求
