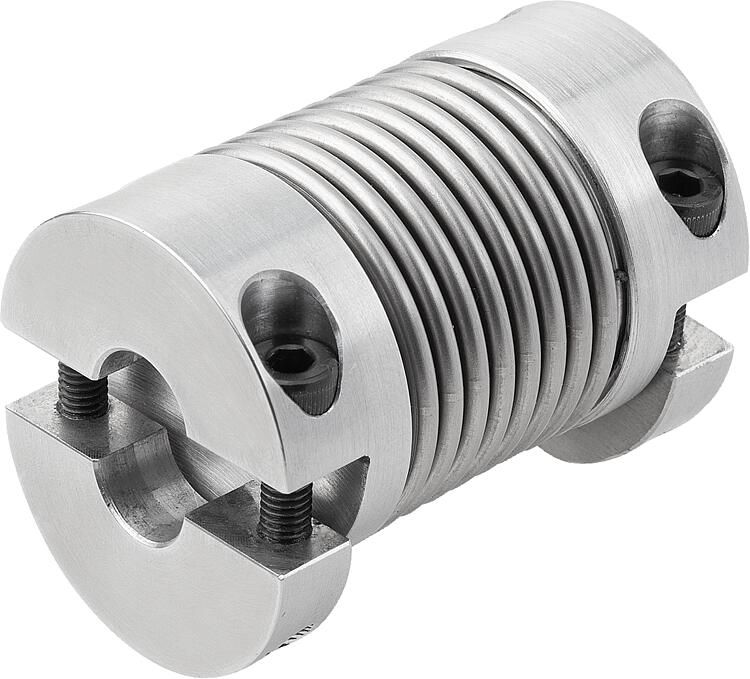

23003-08微型金属波纹管联轴器 带可拆卸夹紧套筒 |
返回 |
|
|
产品说明材料：铝制套筒。
不锈钢波纹管。规格：亮色。提示：具有高扭转强度的微型无空隙金属波纹管联轴器。金属波纹管以较低的恢复力补偿轴向、径向和角向轴偏移。带有用于轴安装的可拆卸夹紧套筒。
它们优先用于需要精确位置和运动传输的情况，如高动态定位和伺服系统、编码器、转速计、电位计。温度范围：-30 °C 至 +120 °C。装配：金属波纹管联轴器采用 H7 配合。建议配合间隙为 0.02 mm - 0.05 mm。这种配合间隙和轴颈的润滑有助于组装和拆卸。
在组装和拆卸过程中，金属波纹管的变形最多可以比目录中规定的允许位移值高 3 倍。避免施加任何力。根据要求：所需的套筒孔 D1 和 D2 分别具有公差等级或公差范围。
键槽符合 DIN 6885 标准。请注意键槽的最大孔径。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 尺寸 | 额定扭矩
Nm | 惯性力矩
（gcm2） | 扭转刚度
Nm/rad
| 弹簧刚度
径向
(N/mm) | 弹簧刚度
轴向
(N/mm) | CAD | 配件 | 价格 | 订购 |
|---|
| 23003-08-0050250303 | 5 | 0,5 | 2,8 | 200 | 18 | 10 |  | | 根据要求 | | | 23003-08-0050250404 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 根据要求 | | | 23003-08-0050250505 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 根据要求 | | | 23003-08-0050250606 | 5 | 0,5 | 2,8 | 200 | 18 | 10 | | | 根据要求 | | | 23003-08-0100260303 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 根据要求 | | | 23003-08-0100260305 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 根据要求 | | | 23003-08-0100260505 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 根据要求 | | | 23003-08-0100260506 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 根据要求 | | | 23003-08-0100260606 | 10 | 1 | 3,4 | 380 | 31 | 20 | | | 根据要求 | | | 23003-08-0150260505 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 根据要求 | | | 23003-08-0150260506 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 根据要求 | | | 23003-08-0150260508 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 根据要求 | | | 23003-08-0150260606 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 根据要求 | | | 23003-08-0150260608 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 根据要求 | | | 23003-08-0150260808 | 15 | 1,5 | 8 | 750 | 59 | 15 | | | 根据要求 | | | 23003-08-0200380606 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 根据要求 | | | 23003-08-0200380608 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 根据要求 | | | 23003-08-0200380610 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 根据要求 | | | 23003-08-0200380808 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 根据要求 | | | 23003-08-0200380810 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 根据要求 | | | 23003-08-0200381010 | 20 | 2 | 27 | 1300 | 21 | 11 | | | 根据要求 | | | 23003-08-0450411010 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 根据要求 | | | 23003-08-0450411012 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 根据要求 | | | 23003-08-0450411014 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 根据要求 | | | 23003-08-0450411212 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 根据要求 | | | 23003-08-0450411214 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 根据要求 | | | 23003-08-0450411414 | 45 | 4,5 | 100 | 6500 | 168 | 32 | | | 根据要求 | | | 23003-08-1000471212 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 根据要求 | | | 23003-08-1000471215 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 根据要求 | | | 23003-08-1000471219 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 根据要求 | | | 23003-08-1000471515 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 根据要求 | | | 23003-08-1000471519 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 根据要求 | | | 23003-08-1000471919 | 100 | 10 | 233 | 8100 | 120 | 27 | | | 根据要求 | |
订货号
| 最大轴偏差
径向
(mm) | 最大轴偏差
轴向
(mm) | 最大
角度偏差
(°) | 最高转速
r/min
| A | C
(ISO 4029) | D1
(H7) | D2
(H7) | CAD | 配件 | 价格 | 订购 |
|---|
| 23003-08-0050250303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | 3 | | | 根据要求 | | | 23003-08-0050250404 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 4 | 4 | | | 根据要求 | | | 23003-08-0050250505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | 5 | | | 根据要求 | | | 23003-08-0050250606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | 6 | | | 根据要求 | | | 23003-08-0100260303 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | 3 | | | 根据要求 | | | 23003-08-0100260305 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 3 | 5 | | | 根据要求 | | | 23003-08-0100260505 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | 5 | | | 根据要求 | | | 23003-08-0100260506 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 5 | 6 | | | 根据要求 | | | 23003-08-0100260606 | 0,15 | 0,3 | 1,5 | 15000 | 5,2 | M2 | 6 | 6 | | | 根据要求 | | | 23003-08-0150260505 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | 5 | | | 根据要求 | | | 23003-08-0150260506 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | 6 | | | 根据要求 | | | 23003-08-0150260508 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 5 | 8 | | | 根据要求 | | | 23003-08-0150260606 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | 6 | | | 根据要求 | | | 23003-08-0150260608 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 6 | 8 | | | 根据要求 | | | 23003-08-0150260808 | 0,1 | 0,3 | 1,5 | 15000 | 7 | M2,5 | 8 | 8 | | | 根据要求 | | | 23003-08-0200380606 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | 6 | | | 根据要求 | | | 23003-08-0200380608 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | 8 | | | 根据要求 | | | 23003-08-0200380610 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 6 | 10 | | | 根据要求 | | | 23003-08-0200380808 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | 8 | | | 根据要求 | | | 23003-08-0200380810 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 8 | 10 | | | 根据要求 | | | 23003-08-0200381010 | 0,2 | 0,4 | 1,5 | 15000 | 9 | M3 | 10 | 10 | | | 根据要求 | | | 23003-08-0450411010 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | 10 | | | 根据要求 | | | 23003-08-0450411012 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | 12 | | | 根据要求 | | | 23003-08-0450411014 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 10 | 14 | | | 根据要求 | | | 23003-08-0450411212 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | 12 | | | 根据要求 | | | 23003-08-0450411214 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 12 | 14 | | | 根据要求 | | | 23003-08-0450411414 | 0,1 | 0,3 | 1,5 | 15000 | 12 | M4 | 14 | 14 | | | 根据要求 | | | 23003-08-1000471212 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | 12 | | | 根据要求 | | | 23003-08-1000471215 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | 15 | | | 根据要求 | | | 23003-08-1000471219 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 12 | 19 | | | 根据要求 | | | 23003-08-1000471515 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | 15 | | | 根据要求 | | | 23003-08-1000471519 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 15 | 19 | | | 根据要求 | | | 23003-08-1000471919 | 0,15 | 0,4 | 1,5 | 15000 | 15,5 | M4 | 19 | 19 | | | 根据要求 | |

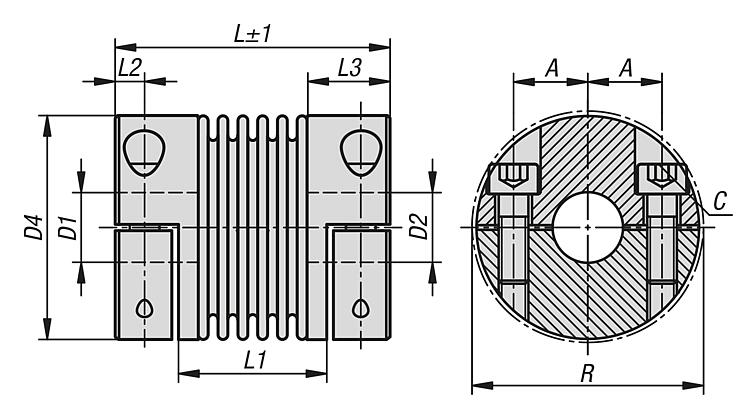

订货号
| D1/D2
min. | D1/D2
max. | D1/D2
最大值
带键槽 | D4 | L | L1 | L2 | L3 | R | 安装螺栓
锁紧扭矩
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 23003-08-0050250303 | 3 | 8 | 8 | 15,5 | 25 | 16 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0050250404 | 3 | 8 | 8 | 15,5 | 25 | 16 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0050250505 | 3 | 8 | 8 | 15,5 | 25 | 16 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0050250606 | 3 | 8 | 8 | 15,5 | 25 | 16 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0100260303 | 3 | 8 | 8 | 15,5 | 26 | 17 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0100260305 | 3 | 8 | 8 | 15,5 | 26 | 17 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0100260505 | 3 | 8 | 8 | 15,5 | 26 | 17 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0100260506 | 3 | 8 | 8 | 15,5 | 26 | 17 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0100260606 | 3 | 8 | 8 | 15,5 | 26 | 17 | 2,5 | 7 | 17,5 | 0,43 | | | 根据要求 | | | 23003-08-0150260505 | 3 | 10 | 10 | 20 | 26 | 14,4 | 3 | 8,5 | 21 | 0,85 | | | 根据要求 | | | 23003-08-0150260506 | 3 | 10 | 10 | 20 | 26 | 14,4 | 3 | 8,5 | 21 | 0,85 | | | 根据要求 | | | 23003-08-0150260508 | 3 | 10 | 10 | 20 | 26 | 14,4 | 3 | 8,5 | 21 | 0,85 | | | 根据要求 | | | 23003-08-0150260606 | 3 | 10 | 10 | 20 | 26 | 14,4 | 3 | 8,5 | 21 | 0,85 | | | 根据要求 | | | 23003-08-0150260608 | 3 | 10 | 10 | 20 | 26 | 14,4 | 3 | 8,5 | 21 | 0,85 | | | 根据要求 | | | 23003-08-0150260808 | 3 | 10 | 10 | 20 | 26 | 14,4 | 3 | 8,5 | 21 | 0,85 | | | 根据要求 | | | 23003-08-0200380606 | 3 | 14 | 14 | 25 | 38 | 24,4 | 3,5 | 11 | 27 | 2 | | | 根据要求 | | | 23003-08-0200380608 | 3 | 14 | 14 | 25 | 38 | 24,4 | 3,5 | 11 | 27 | 2 | | | 根据要求 | | | 23003-08-0200380610 | 3 | 14 | 14 | 25 | 38 | 24,4 | 3,5 | 11 | 27 | 2 | | | 根据要求 | | | 23003-08-0200380808 | 3 | 14 | 14 | 25 | 38 | 24,4 | 3,5 | 11 | 27 | 2 | | | 根据要求 | | | 23003-08-0200380810 | 3 | 14 | 14 | 25 | 38 | 24,4 | 3,5 | 11 | 27 | 2 | | | 根据要求 | | | 23003-08-0200381010 | 3 | 14 | 14 | 25 | 38 | 24,4 | 3,5 | 11 | 27 | 2 | | | 根据要求 | | | 23003-08-0450411010 | 6 | 18 | 18 | 32,5 | 41 | 24 | 5 | 13 | 34 | 3,5 | | | 根据要求 | | | 23003-08-0450411012 | 6 | 18 | 18 | 32,5 | 41 | 24 | 5 | 13 | 34 | 3,5 | | | 根据要求 | | | 23003-08-0450411014 | 6 | 18 | 18 | 32,5 | 41 | 24 | 5 | 13 | 34 | 3,5 | | | 根据要求 | | | 23003-08-0450411212 | 6 | 18 | 18 | 32,5 | 41 | 24 | 5 | 13 | 34 | 3,5 | | | 根据要求 | | | 23003-08-0450411214 | 6 | 18 | 18 | 32,5 | 41 | 24 | 5 | 13 | 34 | 3,5 | | | 根据要求 | | | 23003-08-0450411414 | 6 | 18 | 18 | 32,5 | 41 | 24 | 5 | 13 | 34 | 3,5 | | | 根据要求 | | | 23003-08-1000471212 | 6 | 25 | 25 | 40,5 | 47 | 29 | 5 | 13,5 | 41,5 | 4,5 | | | 根据要求 | | | 23003-08-1000471215 | 6 | 25 | 25 | 40,5 | 47 | 29 | 5 | 13,5 | 41,5 | 4,5 | | | 根据要求 | | | 23003-08-1000471219 | 6 | 25 | 25 | 40,5 | 47 | 29 | 5 | 13,5 | 41,5 | 4,5 | | | 根据要求 | | | 23003-08-1000471515 | 6 | 25 | 25 | 40,5 | 47 | 29 | 5 | 13,5 | 41,5 | 4,5 | | | 根据要求 | | | 23003-08-1000471519 | 6 | 25 | 25 | 40,5 | 47 | 29 | 5 | 13,5 | 41,5 | 4,5 | | | 根据要求 | | | 23003-08-1000471919 | 6 | 25 | 25 | 40,5 | 47 | 29 | 5 | 13,5 | 41,5 | 4,5 | | | 根据要求 | |
|
|
