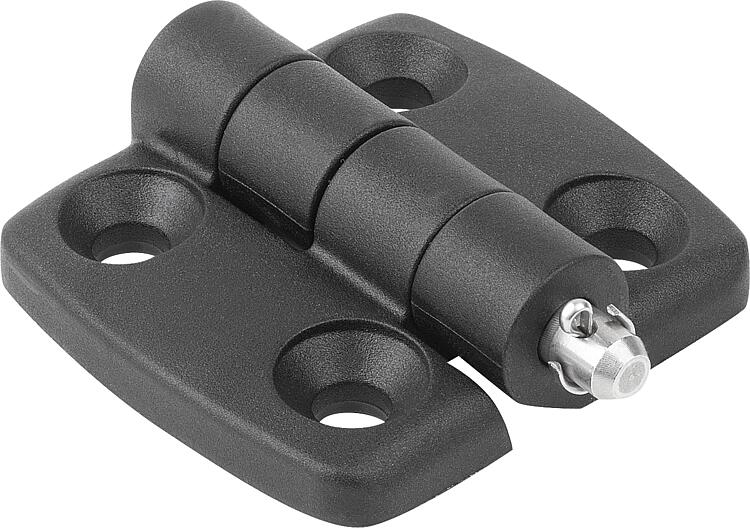

        塑料铰链，可分离，可拆卸，C 型，带螺栓/头和开口销

商品描述/产品说明

产品说明产品描述：用于平面元件和铝制型材的铰链。
无需工具即可拆卸轴销，可快速分离和连接铰链的半页。
铰链用于挡板、顶盖或框架。
可应用于室内外区域。材料：

热塑性塑料玻璃纤维增强型。
不锈钢轴销和附件 1.4305.

规格：黑色铰链，类似于 RAL 9005。
轴销材质为亮色不锈钢。
亮色附件。提示：所示的铰链载荷值是不具约束力的指导值，未考虑安全因素，且不承担任何责任。所有数值仅供参考，并不对财产构成任何相关法律保证。

应力值是在实验室条件下得出。每个用户必须独自确定铰链是否符合各自的使用。

铰链连接的材质、连接方式、天气条件和磨损情况等都会对待确定的值造成影响。优点：免工具安装/拆卸根据要求：不同铰链长度的组合。附件：03400 带折叠锁扣的插销。
07336 开口销 DIN EN ISO 1234.
03199 钥匙圈。供货范围两个铰链半页。
所选轴销和/或附件。图纸提示：

A 型：带插销
B 型：带销/头和钥匙圈
C 型：带销/头和开口销
D 型：带插销/折叠锁扣

2) 轴销
3) 开口销
4) 钥匙圈

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27851_C 塑料铰链，可分离，可拆卸，C 型，带螺栓/头和开口销

333 kB

图纸

商品选择/筛选

订货号	类型	形状类型	材料	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	价格
27851-25151503	C	-	不锈钢	52	15	15	26	26	48	28	6,6	6	14	9	625	425	根据要求
27851-30181803	C	-	不锈钢	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	700	400	根据要求
27851-35202003	C	-	不锈钢	71	20	20	35,5	35,5	48	28	6,6	6	14	9	700	400	根据要求
27851-40232303	C	-	不锈钢	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	750	450	根据要求
27851-45252503	C	-	不锈钢	87	25	25	43,5	43,5	48	28	6,6	6	14	9	750	450	根据要求
27851-50282803	C	-	不锈钢	97	27,5	27,5	48,5	48,5	48	28	6,6	6	14	9	800	425	根据要求
27851-60333303	C	-	不锈钢	115	32,5	32,5	57,5	57,5	48	28	6,6	6	14	9	850	175	根据要求
