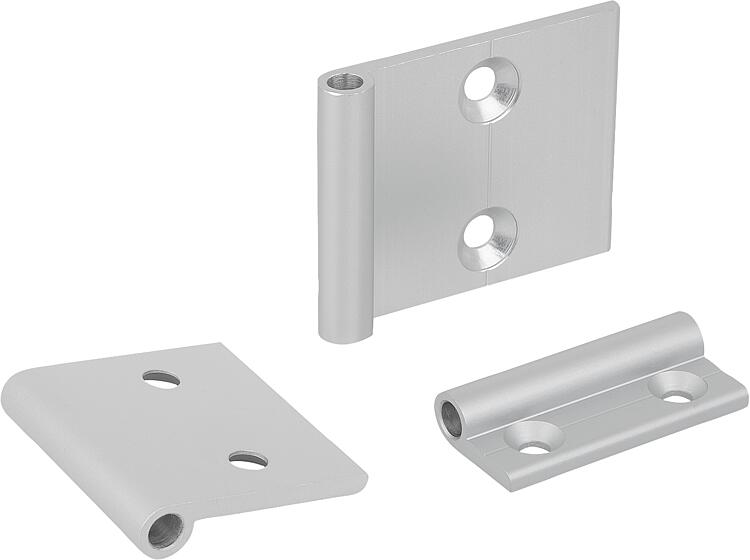

产品说明材料：铝制。规格：阳极氧化。提示：用于平面元件和铝制型材的铰链半页。
铰链半页可单独组装。
可 360° 旋转。
使用符合 DIN 7991 / ISO 10642 标准的沉头螺栓进行固定。
铰链所给出的载荷值是非约束性的指导值，不考虑安全因素，也不承担任何责任。所给数值仅供参考，不代表具有法律约束力的财产保证。
载荷值应在实验室条件下确定。每个用户必须单独确定铰链是否适合相应的应用。
铰链连接的各种材料、连接类型、天气条件以及磨损程度都会影响要确定的数值。附件：轴 27869-15。
挡塞 27869-20。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

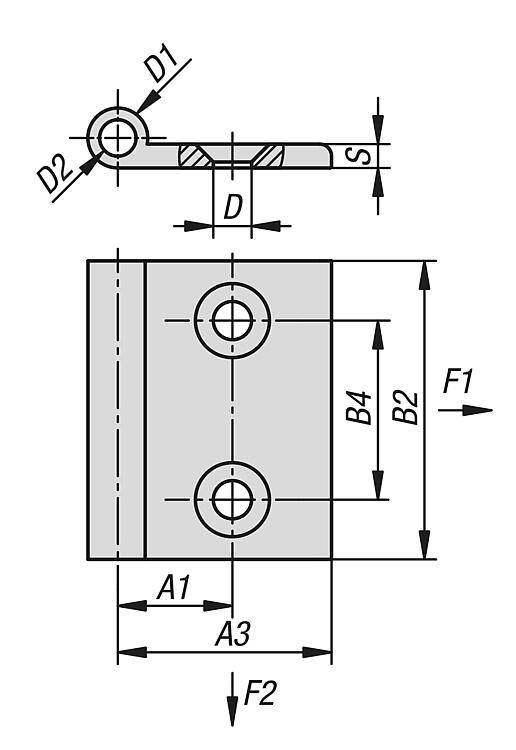

| 订货号 | A1 | A3 | B2 | B4 | D
| D1 | D2 | S | 孔
数量 | F1
N | F2
N
| CAD | 配件 | 价格 | 订购 |
|---|
| 27869-06-18502 | 10,5 | 18 | 50 | 30 | 5,3 | 10 | 6,1 | 4 | 2 | 100 | 150 |  | | 根据要求 | | | 27869-06-23502 | 12,9 | 23,4 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | | | 27869-06-28502 | 15,2 | 27,7 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | | | 27869-06-36502 | 19,25 | 35,8 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | | | 27869-06-38502 | 20,2 | 37,7 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | | | 27869-06-43502 | 22,7 | 42,7 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | | | 27869-06-48502 | 25,2 | 47,7 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | | | 27869-06-58502 | 30,2 | 57,7 | 50 | 30 | 6,4 | 10 | 6,1 | 4 | 2 | 100 | 150 | | | 根据要求 | |
|
|
