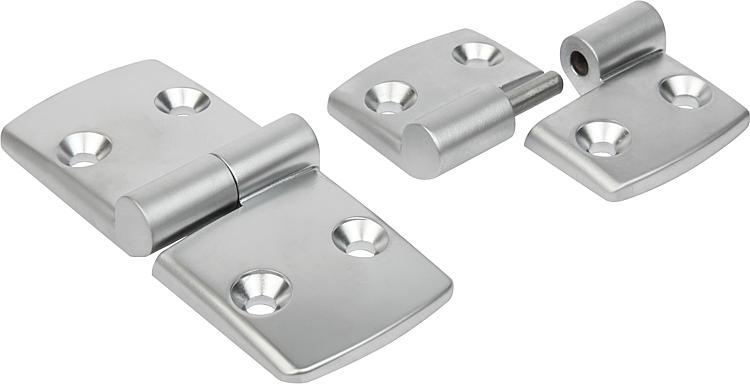

        铝制铰链，可拆卸，左侧

商品描述/产品说明

产品说明材料：压铸铝。
不锈钢轴。规格：经银色粉末喷涂处理的铰链。
亮色轴。提示：用于平面元件和铝制型材的铰链。
铰链可通过拉环销装备塑料盖。

所示的铰链载荷值是不具约束力的指导值，未考虑安全因素，且不承担任何责任。所有数值仅供参考，并不对财产构成任何相关法律保证。

应力值是在实验室条件下得出。每个用户必须独自确定铰链是否符合各自的使用。

铰链连接的材质、连接方式、天气条件和磨损情况等都会对待确定的值造成影响。
根据要求：带铝制型材导向块（开槽 5、6、8、10、12 和 14）铰链。
不同叶片长度的组合。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27870 铝制铰链，可拆卸，左侧

184 kB

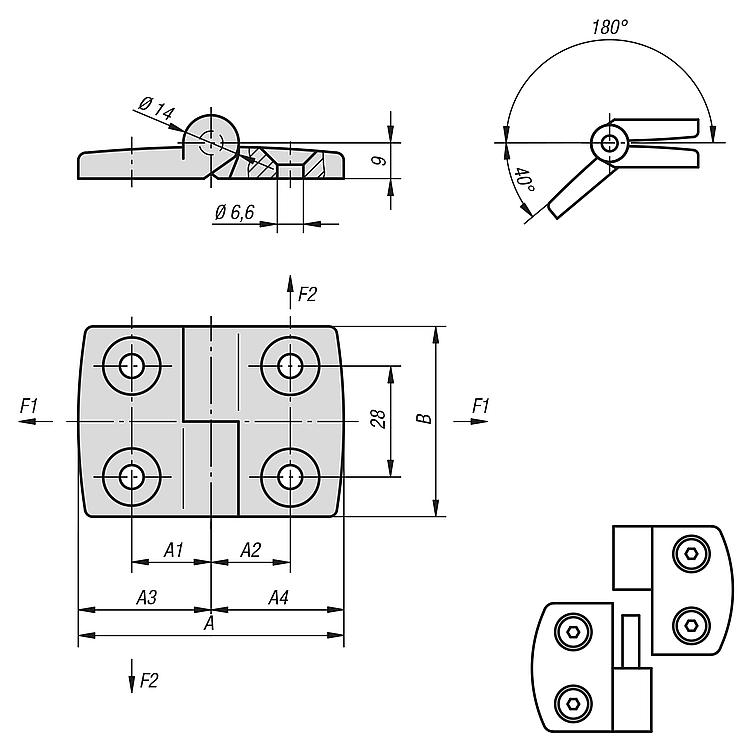

图纸

商品选择/筛选

	52 59 72 77 87 97 115	15 17,5 20 22,5 25 27,5 32,5	15 17,5 20 22,5 25 27,5 32,5	26 29,5 36 38,5 43,5 48,5 57,5	26 29,5 36 38,5 43,5 48,5 57,5	48	410 450 500 550 575	250 280 200 175 150				Reset
订货号	A	A1	A2	A3	A4	B	F1 N	F2 N	CAD	配件	价格	订购
27870-1251515	52	15	15	26	26	48	410	250			根据要求
27870-1301818	59	17,5	17,5	29,5	29,5	48	450	280			根据要求
27870-1352020	72	20	20	36	36	48	500	250			根据要求
27870-1402323	77	22,5	22,5	38,5	38,5	48	550	200			根据要求
27870-1452525	87	25	25	43,5	43,5	48	550	200			根据要求
27870-1502828	97	27,5	27,5	48,5	48,5	48	550	175			根据要求
27870-1603333	115	32,5	32,5	57,5	57,5	48	575	150			根据要求
