商品描述/产品说明

产品说明材料：铝制壳体。
聚碳酸酯管。
尼龙罩。
橡胶 (NBR) 制 O 型环和平面密封件。
PVC 塑料反射器。
钢制的螺栓和六角螺母。规格：透明玻璃制的观察窗。
白色反射器。
螺栓和六角螺母镀锌。提示：除了目视检查外，当容器内的液体温度达到 70 °C 的阈值时，油位指示器可以发出电子信号。
通过温度开关（双金属）监测温度。达到规定温度时，根据型号，电路由传感器关闭 (NO) 或打开 (NC)。
最大压力为 1 bar。固定螺栓的最大锁紧扭矩为 5 Nm。

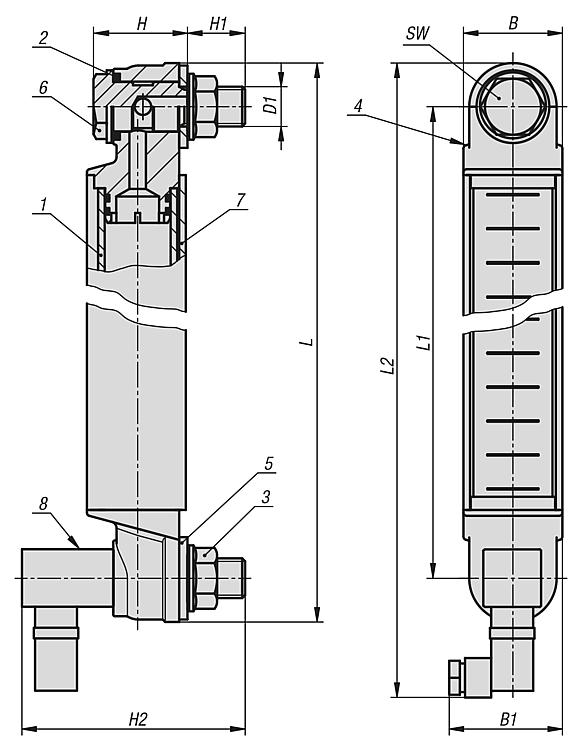

观察窗具有良好的机械阻力，与矿物油、汽油、润滑剂、石油、溶剂和大多数化学试剂相容。应避免接触酒精溶液和热水。温度范围：最高工作温度：75 °C。装配：油位指示器通过两个 M12 螺纹孔固定，或者通过两个直径为 12.2 mm (± 0.2 mm) 的带法兰螺母的孔固定。固定孔的轴距 = L1 ± 0.5。图纸提示：

1) 观察窗
2) O 型环
3) M12 法兰螺母
4) 塑料端盖
5) 平面密封件
6) M12 空心螺栓
7) 铝制外壳
8) 温度传感器

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 28001-11 油位指示器带电子温度监控装置，长版

232 kB

图纸

商品选择/筛选

订货号	类型 2	B	B1	D1	H	H1	H2	L	L1	L2	SW	固定螺栓数量	价格
28001-11-1300	常开触点	30	39	M12	30	16,5	80	326,6	300	358,3	17	2	根据要求
28001-11-2300	常闭触点	30	39	M12	30	16,5	80	326,6	300	358,3	17	2	根据要求
28001-11-1400	常开触点	30	39	M12	30	16,5	80	426,6	400	458,3	17	2	根据要求
28001-11-2400	常闭触点	30	39	M12	30	16,5	80	426,6	400	458,3	17	2	根据要求
28001-11-1500	常开触点	30	39	M12	30	16,5	80	526,6	500	558,3	17	2	根据要求
28001-11-2500	常闭触点	30	39	M12	30	16,5	80	526,6	500	558,3	17	2	根据要求
