调节单元

29210

调节单元

产品
- 产品概览
  - 用于机床和设备制造的系统和组件
    - 管材扣件、管材夹紧件、管材连接件、管材、棒材
      - 棒材

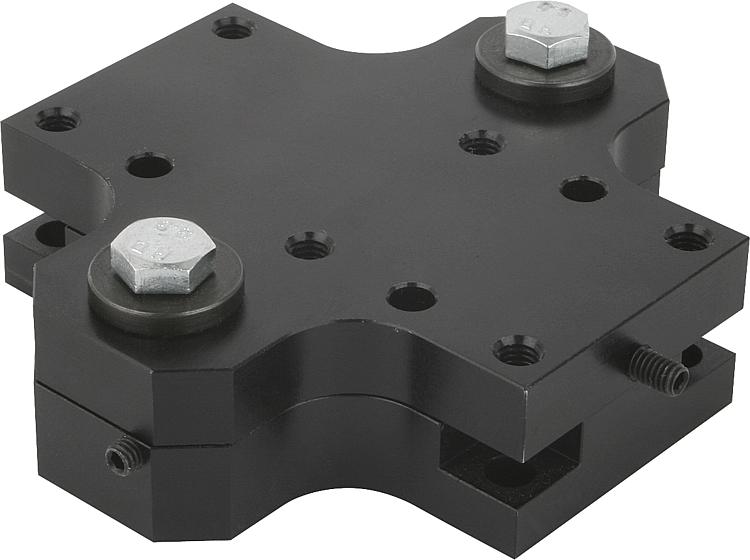

        调节单元

商品描述/产品说明

产品说明材料：铝 EN AW-6060。规格：黑色阳极氧化提示：用于在 X-Y 方向精确调节元件的调节单元。用于补偿机械制造中的制造公差。适用单底座和双底座。通过各个结构尺寸的统一钻孔图，可在安装后调整。

X 调节范围：±3mm
Y 调节范围：±3mm图纸提示：

适配孔位置公差：±0.01
孔位置公差：±0.1

FS = 定位螺栓 (2x)
JS = 调节螺栓 (4x)

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 29210 调节单元

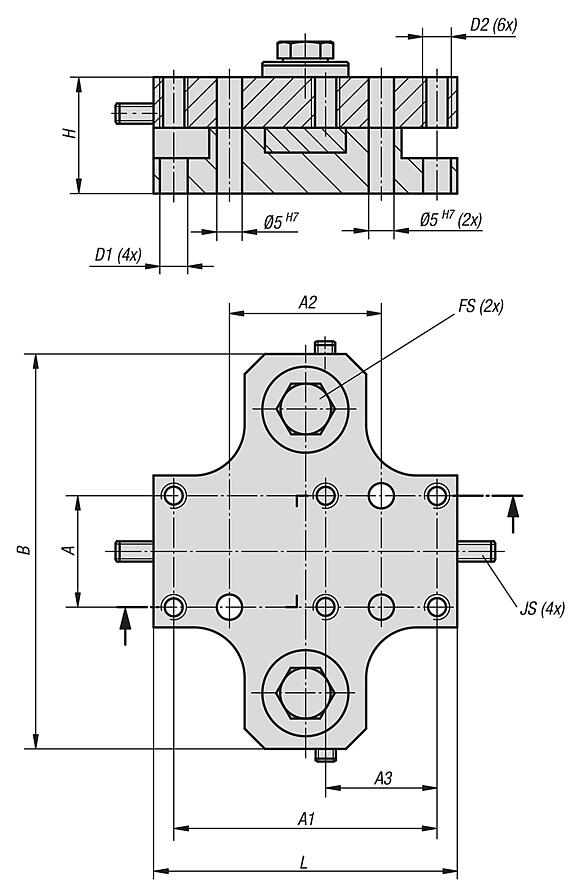

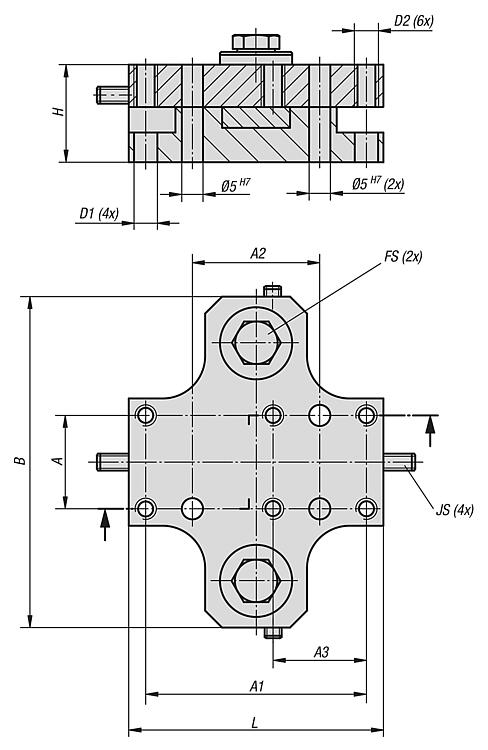

图纸

调节单元

商品选择/筛选

订货号	尺寸	A	A1	A2	A3	B	D1	D2	H	L	CAD	配件	价格	订购
29210-122	12	22	52	30	22	78	5,5	M5	23	60			根据要求
29210-202	20	30	70	40	30	88	5,5	M5	23	80			根据要求
29210-302	30	40	90	50	40	110	6,5	M6	32	100			根据要求
29210-402	40	48	108	60	48	120	8,5	M8	32	120			根据要求
