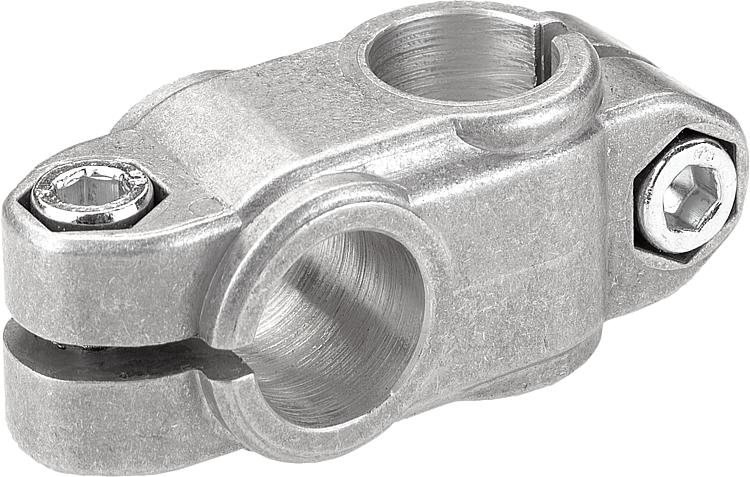

铝制十字扣件

商品描述/产品说明

产品说明材料：铸铝。
圆柱形螺栓 DIN 7984 和六角螺母 DIN 985，钢制。规格：经光滑打磨处理。
镀锌圆柱形螺栓和六角螺母。根据要求：用于固定的夹紧杆。附件：- 圆形管和方形管 29050
特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

	12,1 14,1 15,1 16,1 18,1 20,1 25,1 30,1 40,17 50,22 50,2	12,1 14,1 15,1 16,1 18,1 20,1 25,1 30,1 40,17 50,2	20 27 33 36 45 53	25,5 40 50 65 60 70	25,5 33 40 65 60 70	- 40 52 65	- 26 32 45	43,5 59 73 60 98 100 118	67 84 101 110 137,5 137 154	23 21 33 44 40 45	23 33 40 44 45	49 65 78 86,5 108,5 111 128	M6x20 M8x25 M10x30 M10x35	M6x20 M8x25 M10x30 M10x35				Reset

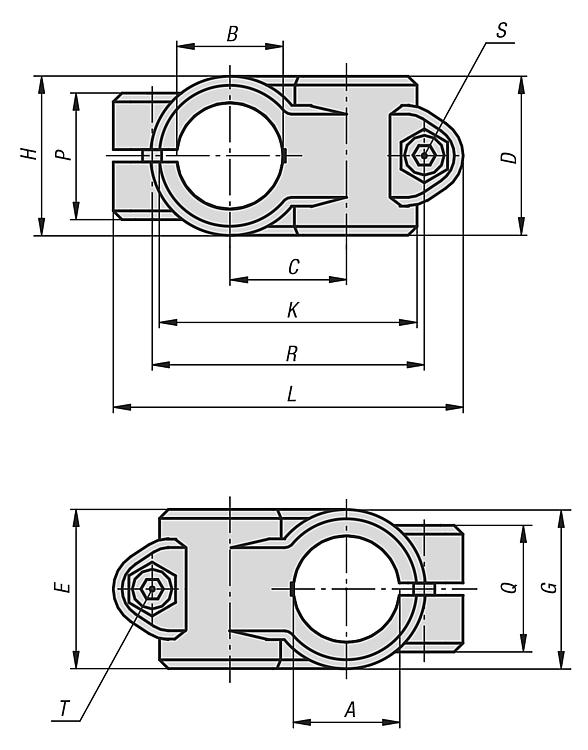

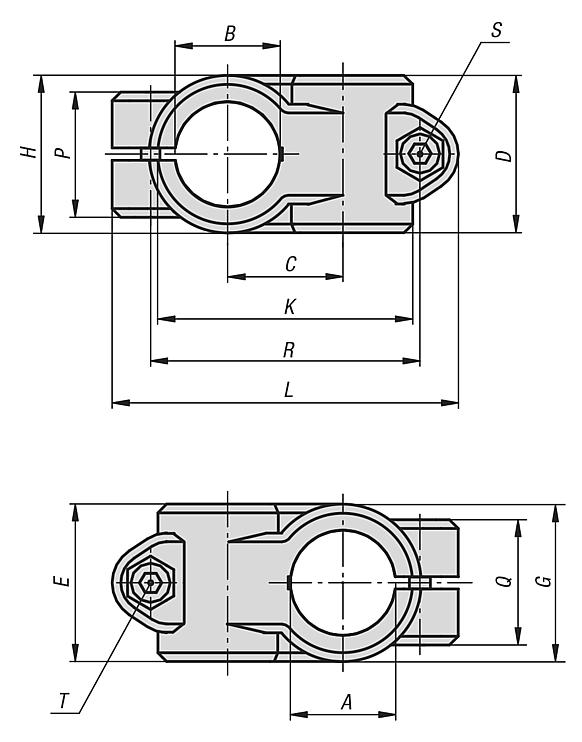

订货号	A	B	C	D	E	G	H	K	L	P	Q	R	S	T	CAD	配件	价格	订购
29000-51212	12,1	12,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20			根据要求
29000-51414	14,1	14,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20			根据要求
29000-51515	15,1	15,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20			根据要求
29000-51616	16,1	16,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20			根据要求
29000-51818	18,1	18,1	20	25,5	25,5	-	-	43,5	67	23	23	49	M6x20	M6x20			根据要求
29000-52014	20,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20			根据要求
29000-52020	20,1	20,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25			根据要求
29000-52514	25,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20			根据要求
29000-52525	25,1	25,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25			根据要求
29000-53014	30,1	14,1	27	40	33	40	26	59	84	21	33	65	M8x25	M6x20			根据要求
29000-53030	30,1	30,1	33	40	40	-	-	73	101	33	33	78	M8x25	M8x25			根据要求
29000-54020	40,17	20,1	36	50	40	52	32	60	110	33	40	86,5	M10x30	M8x25			根据要求
29000-54030	40,17	30,1	45	65	65	65	45	98	137,5	44	44	108,5	M10x30	M10x30			根据要求
29000-54040	40,17	40,17	45	60	60	-	-	100	137	40	40	111	M10x30	M10x30			根据要求
29000-55030	50,22	30,1	45	65	65	65	45	98	137,5	44	44	108,5	M10x35	M10x35			根据要求
29000-55050	50,2	50,2	53	70	70	-	-	118	154	45	45	128	M10x35	M10x35			根据要求
