插塞连接器衬套 M12x1，带有螺纹锁，B 型，弯曲衬套

产品
- 产品概览
  - 电动机构
    - 连接器能量链
      - 带电缆连接器
        插塞连接器衬套 M12x1 带有螺纹锁

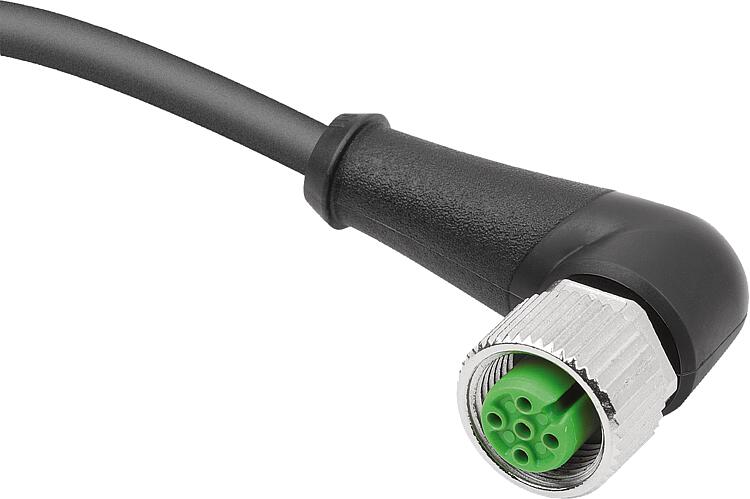

        插塞连接器衬套 M12x1，带有螺纹锁，B 型，弯曲衬套

商品描述/产品说明

产品说明材料：外壳：塑料。
电缆：PUR
（4 针、长度为 3 米和 5 米的 PVC。
8 针、长度为 10 米的 PVC。
12 针、长度为 10 米的 PVC）。
绝缘绞合线：PP
（4 针、长度为 3 米和 5 米的 PVC。
8 针、长度为 10 米的 PVC。
12 针、长度为 10 米的 PVC）。
触点：铜合金。
接触面：Au（金）。
锁定装置：压铸锌镀镍。规格：衬套（母模）。
外壳颜色：黑色。
电缆颜色：黑色。提示：带有螺纹锁的插塞连接器。
电缆上包覆成型的插塞连接器。
根据颜色代码 DIN 47100 进行芯线标记。
编码 A。锁定装置的建议拧紧扭矩为 0.6 Nm。
此插塞连接器的设计用于工厂、控制装置和电器制造。技术参数：插拔周期数：≥ 100。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 80150-10_B 插塞连接器衬套 M12x1，带有螺纹锁，B 型，弯曲衬套

306 kB

图纸

商品选择/筛选

订货号	类型 2	类型	形状类型	P	D1	L	L1	引出线数 x 导线截面	防护级别	工作电压 V	价格
80150-10-11203X2000	3 针	B	倾斜式衬套	2000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	根据要求
80150-10-11203X5000	3 针	B	倾斜式衬套	5000	4,1	39	28	3 x 0,34 mm²	IP65/IP67	250 AC / 250 DC	根据要求
80150-10-11204X3000	4 针	B	倾斜式衬套	3000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	根据要求
80150-10-11204X5000	4 针	B	倾斜式衬套	5000	5	39	28	N=4 X 0,34 mm²	IP65/IP67	250 AC / 250 DC	根据要求
80150-10-11208X3000	8 针	B	倾斜式衬套	3000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	根据要求
80150-10-11208X5000	8 针	B	倾斜式衬套	5000	5,8	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	根据要求
80150-10-11208X10000	8 针	B	倾斜式衬套	10000	6	39	32	8 x 0,25 mm²	IP65/IP67	30 AC / 30 DC	根据要求
80150-10-11212X3000	12 针	B	倾斜式衬套	3000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	根据要求
80150-10-11212X5000	12 针	B	倾斜式衬套	5000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	根据要求
80150-10-11212X10000	12 针	B	倾斜式衬套	10000	6	39	32	12 x 0,14 mm²	IP65/IP67	30 AC / 30 DC	根据要求

订货号	额定浪涌电压 V	额定电流 (40 °C) A	导体电阻 (20 °C) Ω/Km	脏物程度	标称电压 V	测试电压 V	价格
80150-10-11203X2000	2500	4	57	3	300 AC	2500 AC	根据要求
80150-10-11203X5000	2500	4	57	3	300 AC	2500 AC	根据要求
80150-10-11204X3000	2500	4	60	3	300 AC	2000 AC	根据要求
80150-10-11204X5000	2500	4	60	3	300 AC	2000 AC	根据要求
80150-10-11208X3000	800	2	79	3	300 AC	2500 AC	根据要求
80150-10-11208X5000	800	2	79	3	300 AC	2500 AC	根据要求
80150-10-11208X10000	800	2	79	3	300 AC	2000 AC	根据要求
80150-10-11212X3000	800	1,5	138	3	300 AC	1500 AC	根据要求
80150-10-11212X5000	800	1,5	138	3	300 AC	1500 AC	根据要求
80150-10-11212X10000	800	1,5	138	3	300 AC	1500 AC	根据要求

订货号	弯曲半径电缆波动	弯曲半径电缆固定	最大弯曲循环次数	温度范围电缆波动	温度范围电缆固定	电磁兼容性	无卤素	价格
80150-10-11203X2000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	是的	根据要求
80150-10-11203X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	是的	根据要求
80150-10-11204X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	否	根据要求
80150-10-11204X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	否	根据要求
80150-10-11208X3000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	是的	根据要求
80150-10-11208X5000	≥ 10 x D1	≥ 5 x D1	10000000 (25 °C)	-25 °C - +80 °C	-40 °C - +80 °C	-	是的	根据要求
80150-10-11208X10000	≥ 10 x D1	≥ 5 x D1	2000000 (25 °C)	-5 °C - +80 °C	-30 °C - +80 °C	-	否	根据要求
80150-10-11212X3000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-25 °C - +85 °C	-40 °C - +85 °C	-	是的	根据要求
80150-10-11212X5000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-25 °C - +85 °C	-40 °C - +85 °C	-	是的	根据要求
80150-10-11212X10000	≥ 10 x D1	≥ 7,5 X D1	2000000 (25 °C)	-55 °C - +70 °C	-30 °C - +70 °C	-	否	根据要求
