10271-29连接摩擦接头 40/40 I 型 |
返回 |
|
|
产品说明材料：外壳：压铸铝。
嵌入件和摩擦轴：钢制。
盖圈和盖板：塑料。
型槽固定板：压铸铝。
螺栓、圆盘和型槽螺母：钢制。规格：外壳：铝色，经涂漆处理。
嵌入件和摩擦轴：亮色。
盖圈和盖板：类似 RAL 7042 标准。
型槽固定板：铝色，经涂漆处理。

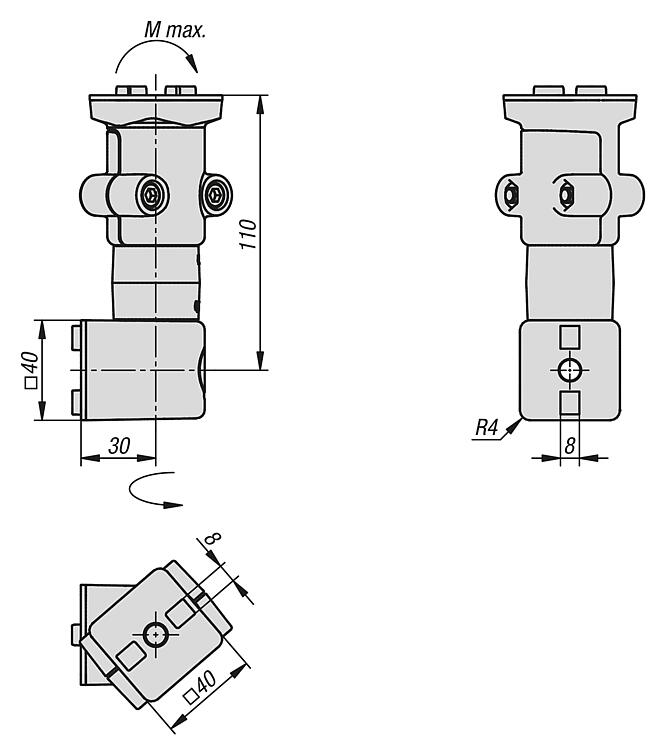

螺栓、圆盘和型槽螺母：镀锌。提示：连接摩擦接头，用于使用铝制型材制造单个旋转臂。连接摩擦接头的特点是摩擦扭矩固定，从 0.5 至 15 Nm，分为 6 个层级。可 360° 旋转。槽间距 40 mm。
连接侧可以纵向或横向拧在型材槽上，使摩擦轴与型材形成直角。
摩擦接头侧可纵向、横向或在正面连接到型材上。正面安装时，芯孔中必须有一个 M8 螺纹（深度最小值为 15 mm）。在平面上安装时，只需省去随附的型槽固定板即可。

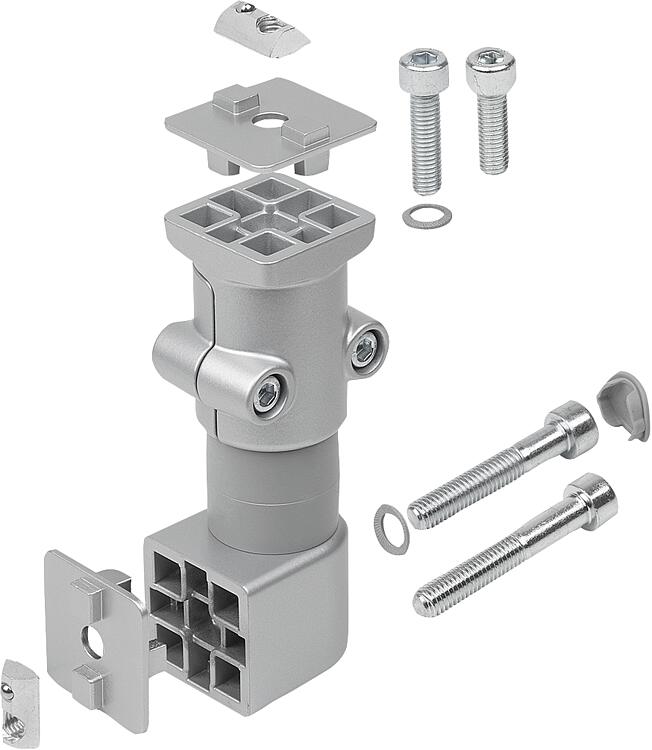

最大扭矩负载 M 为 45 Nm。供货范围1 个连接摩擦接头
1 个盖板
1 个螺栓，DIN EN ISO 4762 (DIN 912) - M8x45（适用于型槽螺母摩擦接头侧）
1 个螺栓，DIN EN ISO 4762 (DIN 912) - M8x25（适用于型槽螺母连接侧）
1 个螺栓，DIN EN ISO 4762 (DIN 912) - M8x50（适用于芯孔摩擦接头侧）
1 个螺栓，DIN EN ISO 4762 (DIN 912) - M8x30（适用于芯孔连接侧）
2 个圆盘 8-FSt
2 个型槽固定板
2 个型槽螺母 - 型槽 8 - M8特点： 下载此处为收集信息的 PDF：
