33225-10迷你型精密虎钳，采用不锈钢、铝制或黄铜 |
返回 |
|
|

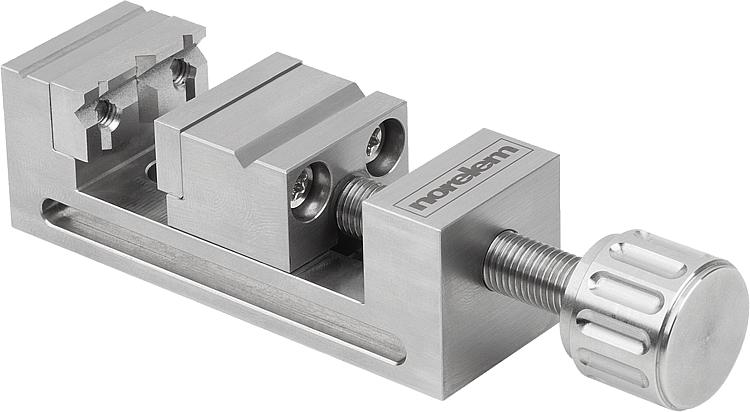

产品说明材料：精密虎钳：不锈钢、铝制或黄铜。

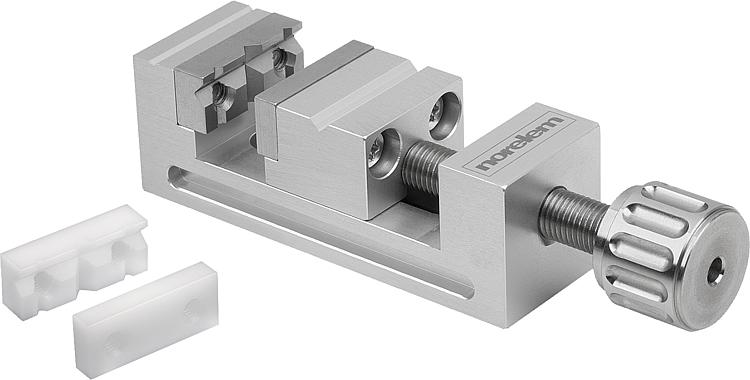

顶爪：不锈钢或塑料。规格：铝制，经哑光阳极氧化处理。

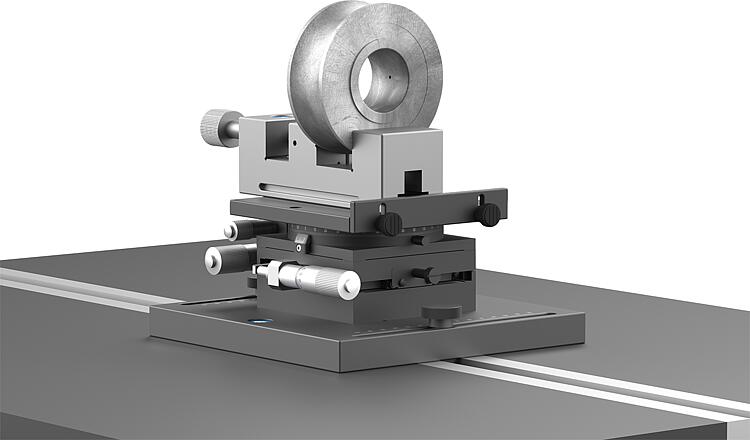

黄铜，亚光镀铬。提示：采用微型结构的精密虎钳是一种灵活的解决方案，用于将小型工件定位 和固定到测量系统、显微镜、幻灯投影仪等设备上。是夹紧、测量和加 工小型工件的理想选择。
虎钳带有棱柱，便于更加精确地夹紧圆柱形工件。

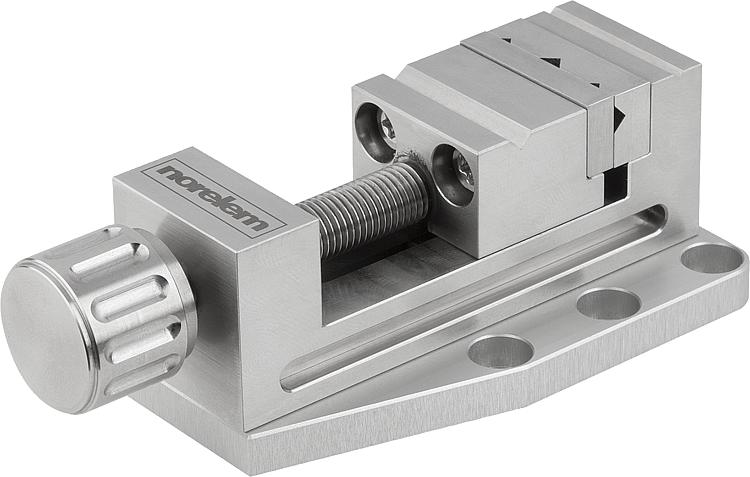

不锈钢顶爪以及塑料顶爪具有 0.02 mm 的平行精确度和 0.04 mm 的角 度精确度。附件：顶爪 33225-15 和支撑板 33225-16。供货范围1 个精密虎钳。
2 个不锈钢顶爪。
2 个塑料顶爪（33225-10-15142、33225-10-25231 和 33225-10-35321）。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

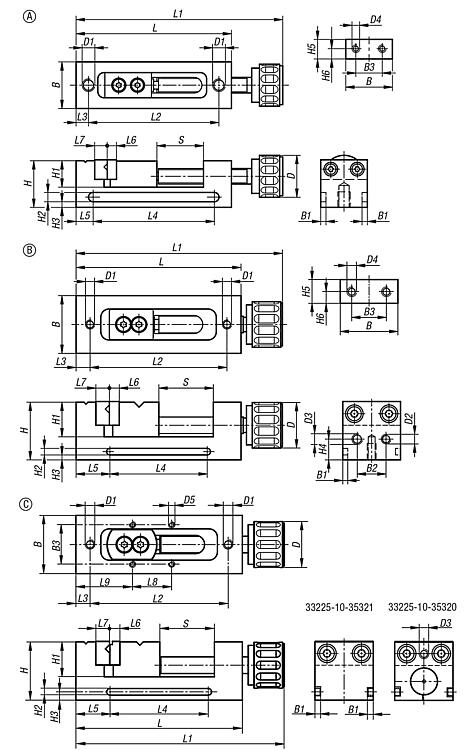

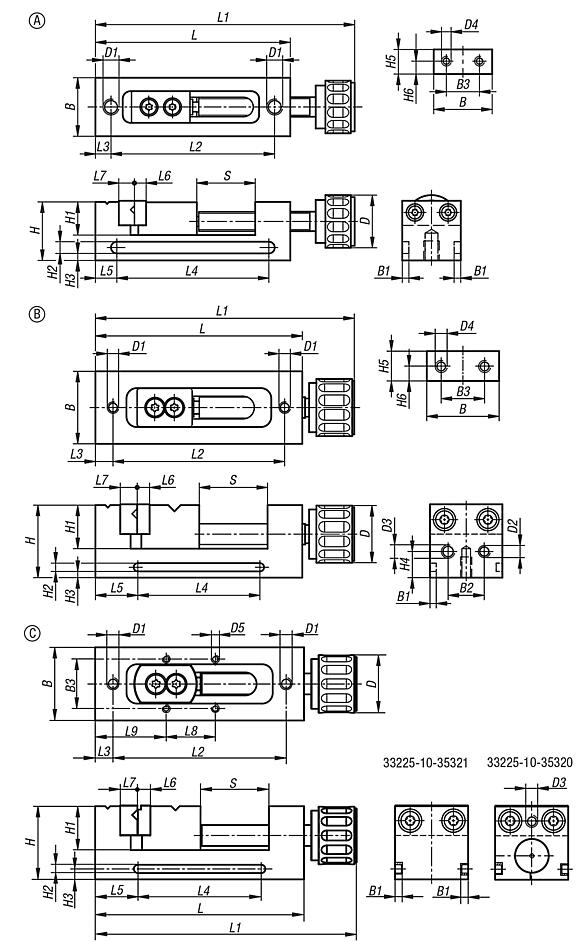

| 订货号 | 类型 | 主体
材料 | 金属键 | 主体
表面 | 行程
S | B
| B1 | B2 | B3 | D
| D1 | D2 | D3 | D4 | D5 | CAD | 配件 | 价格 | 订购 |
|---|
| 33225-10-15142 | A | 黄铜 | - | 亚光铬 | 14 | 15 | 1,7 | - | 8,5 | 13,5 | M04X5 | - | - | M02 | - |  | | 根据要求 | | | 33225-10-15140 | A | 不锈钢 | 1.4021 | - | 14 | 15 | 1,7 | - | 8,5 | 13,5 | M04X5 | - | - | M02 | - | | | 根据要求 | | | 33225-10-25231 | B | 铝制 | - | 经哑光和铝阳极氧化处理 | 23 | 25 | 3 | 12,5 | 15 | 19,7 | M04X7 | M04X5 | M5x8 | M4 | - | | | 根据要求 | | | 33225-10-25230 | B | 不锈钢 | 1.4021 | - | 23 | 25 | 3 | 12,5 | 15 | 19,7 | M04X7 | M04X5 | M05X8 | M4 | - | | | 根据要求 | | | 33225-10-35321 | C | 铝制 | - | 经哑光和铝阳极氧化处理 | 32 | 35 | 3 | - | 21 | 27,6 | M05X10 | - | - | M5 | M04x8 | | | 根据要求 | | | 33225-10-35320 | C | 不锈钢 | 1.4021 | - | 32 | 35 | 3 | - | 21 | 27,6 | M05X10 | - | M5 | M5 | M04x8 | | | 根据要求 | |
| 订货号 | 类型 | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | CAD | 配件 | 价格 | 订购 |
|---|
| 33225-10-15142 | A | 15 | 8,5 | 3 | 1,8 | - | 6,3 | 3,3 | 50 | 66,5-80,5 | 42 | 4 | 39 | 5,5 | 3 | 4 | - | - | | | 根据要求 | | | 33225-10-15140 | A | 15 | 8,5 | 3 | 1,8 | - | 6,3 | 3,3 | 50 | 66,5-80,5 | 42 | 4 | 39 | 5,5 | 3 | 4 | - | - | | | 根据要求 | | | 33225-10-25231 | B | 25 | 15 | 4 | 3 | 9 | 10,3 | 5 | 75 | 93,5-116,5 | 62,5 | 6,25 | 59 | 8 | 4,5 | 6,2 | - | - | | | 根据要求 | | | 33225-10-25230 | B | 25 | 15 | 4 | 3 | 9 | 10,3 | 5 | 75 | 93,5-116,5 | 62,5 | 6,25 | 59 | 8 | 4,5 | 6,2 | - | - | | | 根据要求 | | | 33225-10-35321 | C | 35 | 21 | 4 | 5 | - | 14,4 | 7 | 100 | 125-157 | 83 | 8,5 | 59 | 20,5 | 6 | 8,2 | 23,5 | 34 | | | 根据要求 | | | 33225-10-35320 | C | 35 | 21 | 4 | 5 | - | 14,4 | 7 | 100 | 125-157 | 83 | 8,5 | 59 | 20,5 | 6 | 8,2 | 23,5 | 34 | | | 根据要求 | |
|
|
