产品说明材料：渗碳钢底板和钳口。
钢质支撑板。
特种钢夹钳。
工具钢夹紧销。规格：底板和钳口经黑色氧化处理。
支撑板经硬化处理，亮色。
夹钳，亮色。

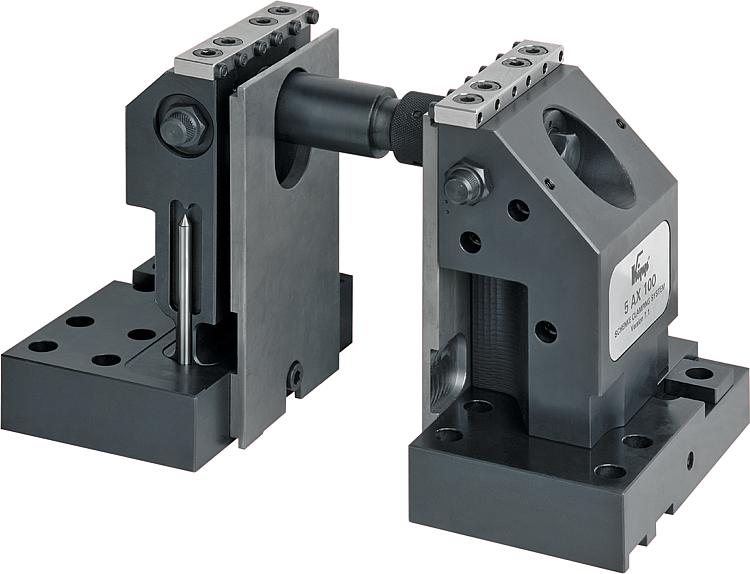

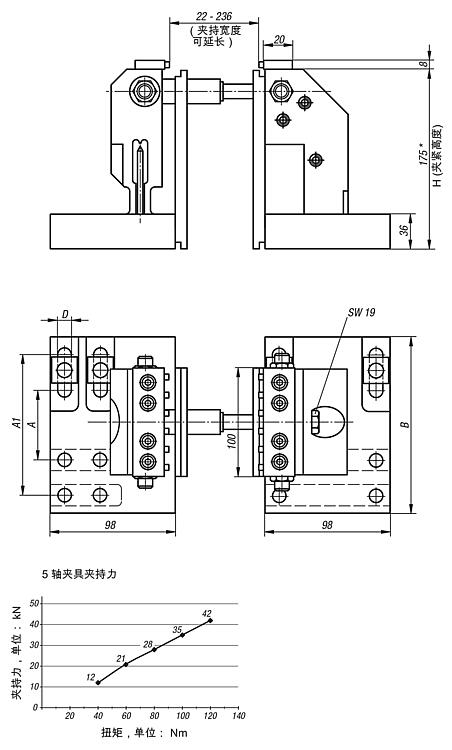

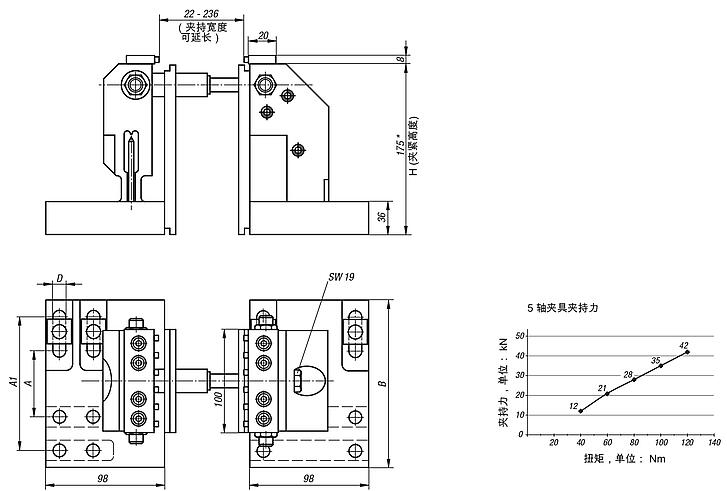

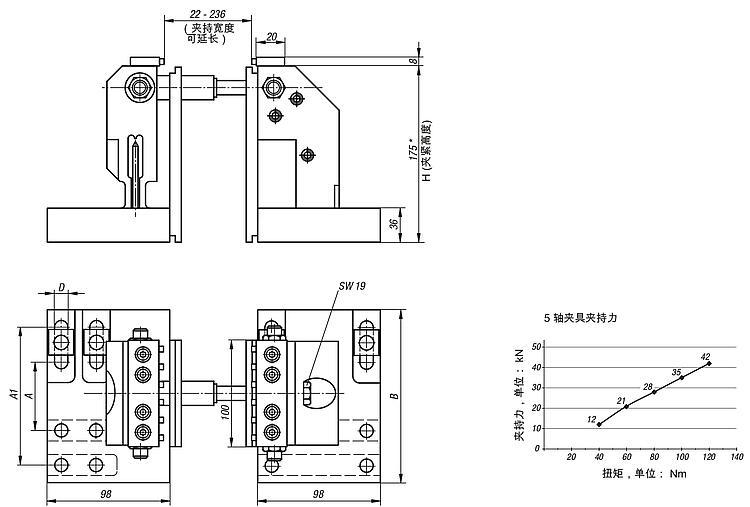

夹紧销经硬化处理，亮色。提示：5 轴夹具用于安装带 T 型槽的机床工作台。该夹紧系统允许在夹紧深度只有 8 mm 的情况下进行无边缘干扰的 5 面加工。使用该夹紧系统可实现 22 - 236 mm 的夹紧宽度，通过可选配的延长轴 41065 任意扩展。通过将进给轴直接安装到工件支架下方，作用到工件上高达 42 kN 的夹持力不会由于弯曲而降低。使用带有 4 mm 环形刀刃的夹紧销可确保形锁合夹持，无需预冲压。
建议使用固定套件 41085 将夹具固定到槽工作台上。
夹具套件中包含的每 1 个延长轴有 L = 60 mm 和 L = 120 mm。
* 使用适配器提升装置 41020 和支撑块 41030 可扩展夹紧高度。附件：挡块套件 41070
固定套件 41085特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 适用
| A | A1 | B | D
| H | 夹紧力
max. kN | 重量
kg
| CAD | 配件 | 价格 | 订购 |
|---|
| 41010-063175 | 槽间距 63 - 126 | 63 | 126 | 158 | 12,5 | 175 * | 42 | 21.038 |  |  | 根据要求 | |
|
|
