01520

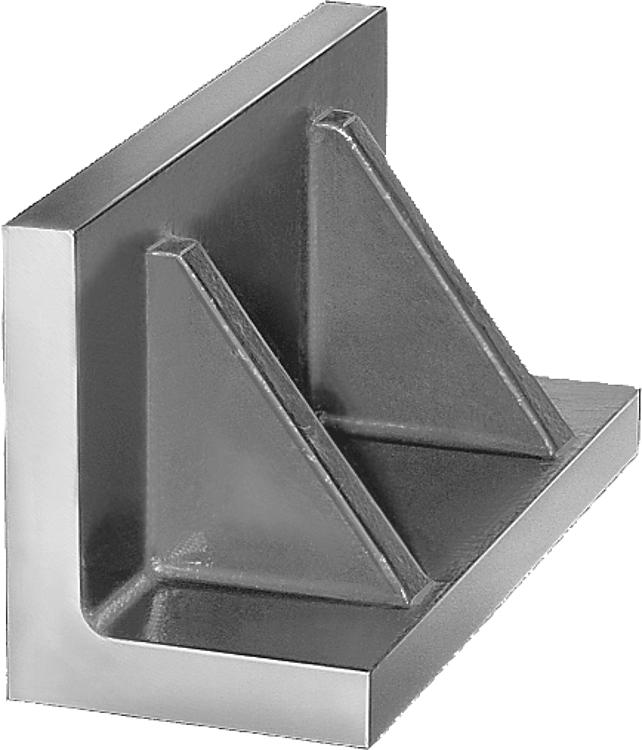

L 形型材，带加强筋，灰口铸铁

产品
- 产品概览
  - 灵活的标准件系统
    - 板件、圆盘、板材、弯板、四面弯板
      - 板材
        L 形型材，带加强筋，灰口铸铁

商品描述/产品说明

产品说明材料：GJL 250 经退火处理。提示：如果长度为 150 mm 和 200 mm，则仅有一条加强筋。
其长度 L 通过锯切进行加工，并且提供一定的加工余量。图纸提示：

加工面：±0.25 mm
未加工面：±2 mm
长度公差：
≤200 mm：+2/+5
>200 mm：+10/+20

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 01520 L 形型材，带加强筋，灰口铸铁

185 kB

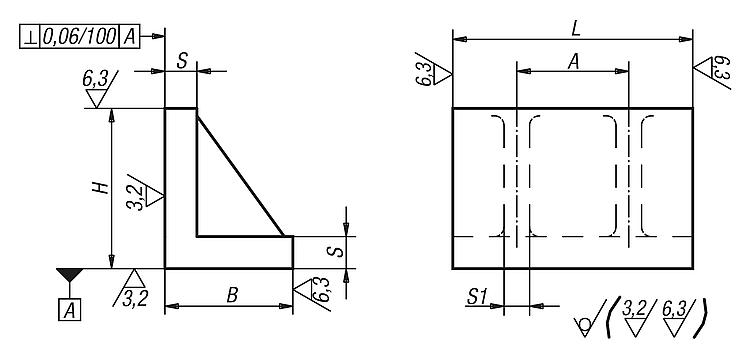

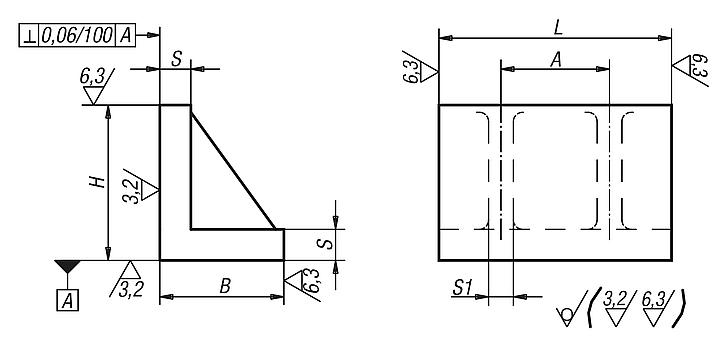

图纸

商品概述（精简）

商品选择/筛选

订货号	L = 长度	B	H	S	S1	A
01520-01X	150/300	80	100	20	16	160
01520-02X	150/300	100	125	22	18	160
01520-03X	150/300	125	160	25	20	160
01520-04X	200/400	160	200	32	22	200
01520-05X	200/400	200	250	36	25	200
