钻模板，DIN 6348，加强型
 08570

钻模板，DIN 6348，加强型

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：钢制。规格：黑色氧化处理。
08570-13，亮色特点：
RoHS
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 08570 钻模板，DIN 6348，加强型 163 kB

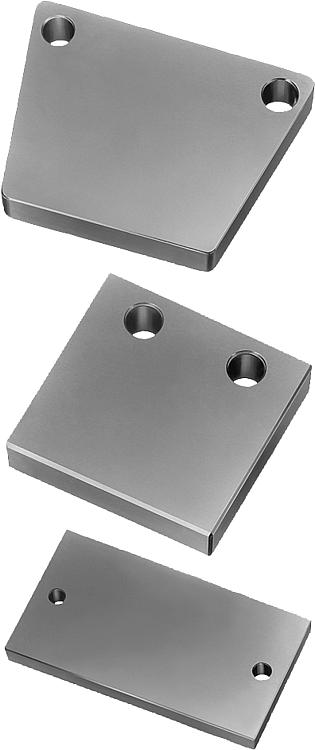

图片（总概述）

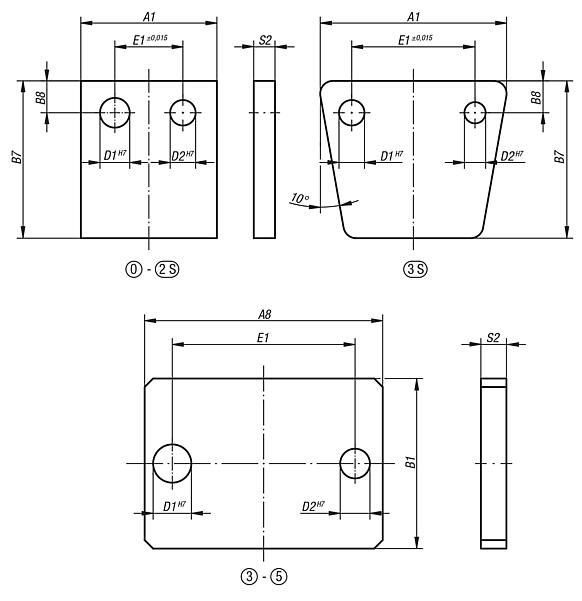

钻模板，DIN 6348，加强型

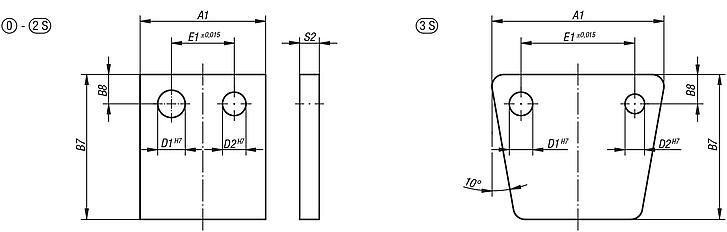

钻模板，DIN 6348，加强型，规格从 0 到 3S

 更多信息

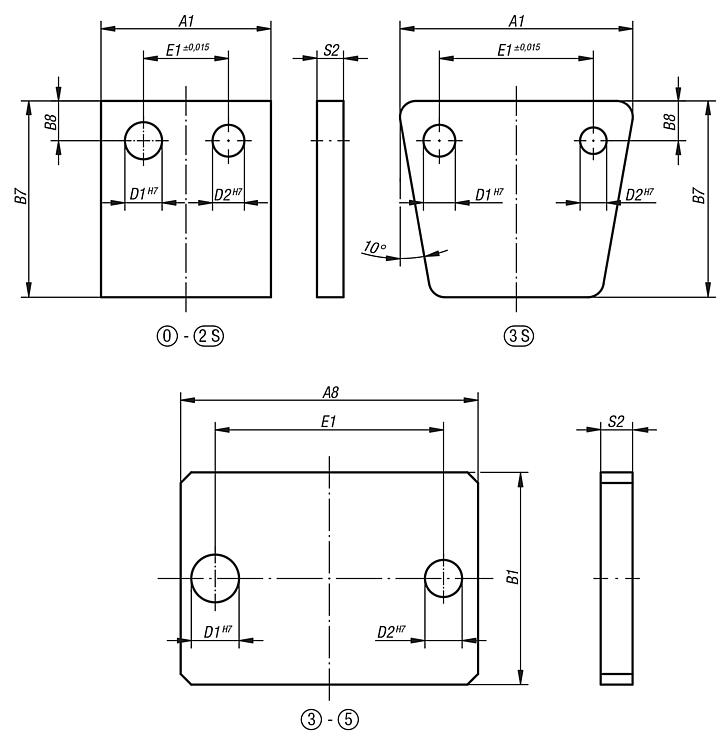

图纸
钻模板，DIN 6348，加强型，规格从 0 到 3S

商品选择/筛选


  •
  • 0 - 3S

  •
  • 0
  • 1
  • 2 2S
  • 3S

  •
  • 60 x 32
  • 80 x 50
  • 100 x 60 100 x 60 x 115
  • 125 x 100

  •
  • 50
  • 80
  • 100
  • 168

  •
  • 56
  • 80
  • 96
  • 130

  •
  • 9
  • 14
  • 16
  • 17

  •
  • 24
  • 28
  • 50
  • 132

  •
  • 10
  • 14
  • 16
  • 20

  •
  • 9
  • 14
  • 16
  • 18

  •
  • 8
  • 12
  • 14
  • 15

Reset
订货号尺寸适用
钻模规格
钻模尺寸A1B7B8E1D1D2S2CAD配件价格订购
08570-000 - 3S060 x 3250569241098  根据要求
08570-010 - 3S180 x 5080801428141412  根据要求
08570-020 - 3S2 2S100 x 60 100 x 60 x 115100961650161614  根据要求
08570-130 - 3S3S125 x 10016813017132201815  根据要求

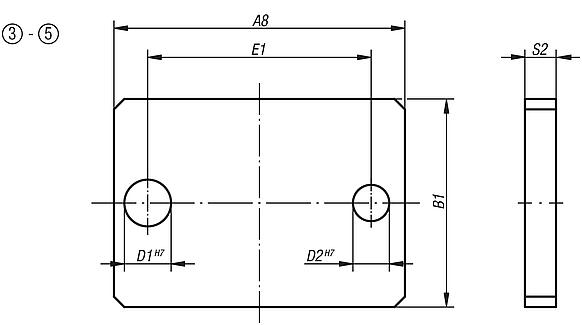

钻模板，DIN 6348，加强型，规格从 3 到 5

 更多信息

图纸

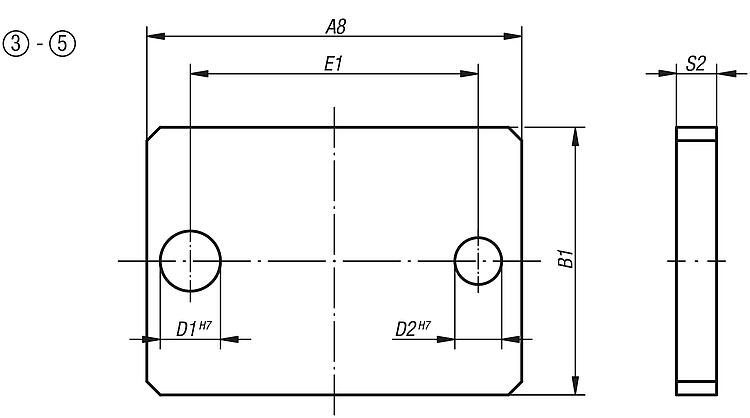

钻模板，DIN 6348，加强型，规格从 3 到 5

商品选择/筛选


  •
  • 3 - 5

  •
  • 3
  • 4
  • 5

  •
  • 100 x 125
  • 200 x 160
  • 300 x 190

  •
  • 170
  • 275
  • 380

  •
  • 125
  • 160
  • 190

  •
  • 132 ±0,015
  • 236 ±0,015
  • 335 ±0,015

  •
  • 20
  • 24

  •
  • 18
  • 22

  •
  • 16
  • 20

Reset
订货号尺寸适用
钻模规格
钻模尺寸A8B1E1D1D2S2CAD配件价格订购
08570-033 - 53100 x 125170125132 ±0,015201816  根据要求
08570-043 - 54200 x 160275160236 ±0,015201816  根据要求
08570-053 - 55300 x 190380190335 ±0,015242220  根据要求
