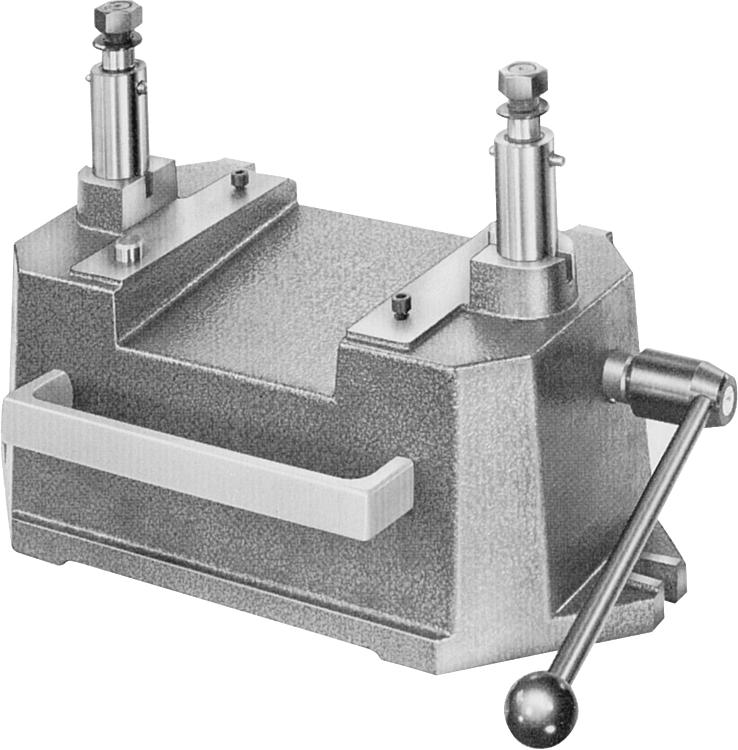

08550钻孔夹具，规格 3-5 DIN 6348 |
返回 |
|
|
产品说明提示：配件请参见 08570 - 08610。
受力参数请参见钻孔夹具 DIN 6348 的技术资料。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

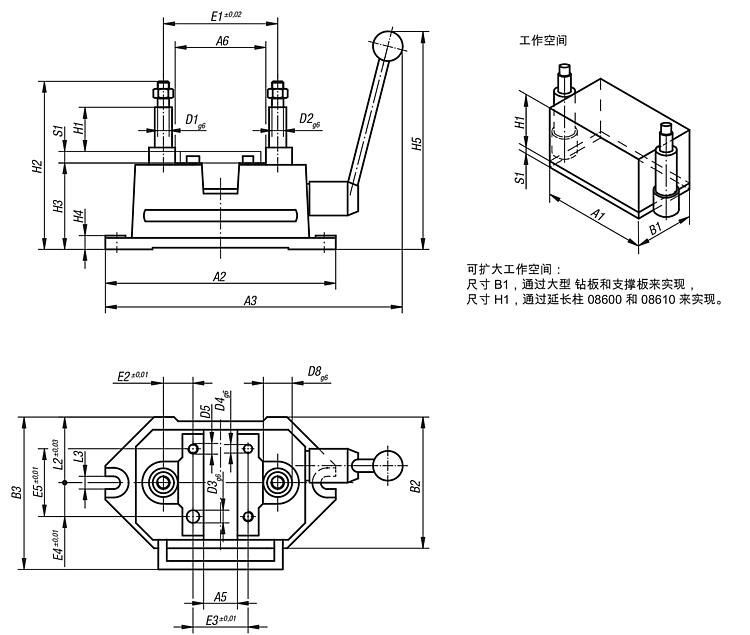

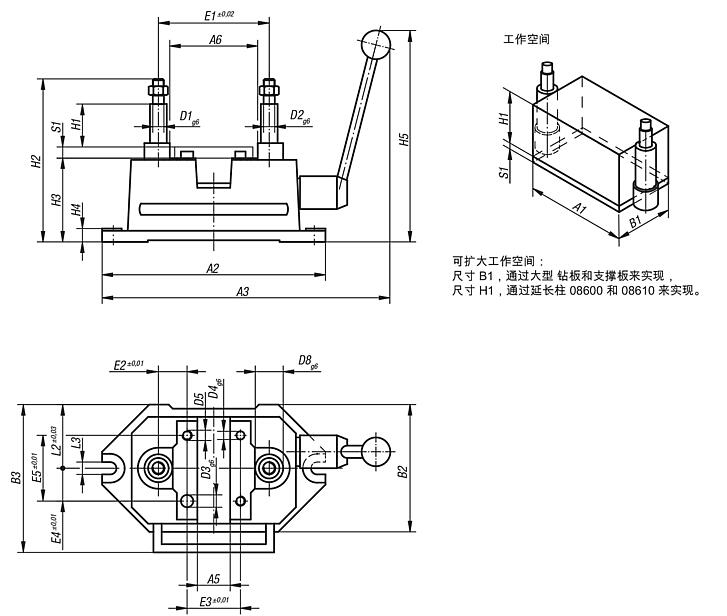

| 订货号 | 尺寸 | 尺寸
DIN 6348
| A1 | A2 | A3 | A5 | A6 | B1 | B2 | B3 | D1
| D2 | D3 | D4 | D5 | D8 | 状态 | CAD | 配件 | 价格 | 订购 |
|---|
| 08550-04 | 4 | 200x160 | 188 | 400 | 480 | 120 | 195 | 160 | 195 | 235 | 20 | 18 | 14 | 10 | M8 | 30 | 余货 |  | | 根据要求 | |
订货号
| E1 | E2 | E3 | E4 | E5 | H1
min. | H1
max. | H2
min. | H2
max. | H3 | H4 | H5 | L2 | L3 | S1 | 210°
时的
行程 | 状态 | CAD | 配件 | 价格 | 订购 |
|---|
| 08550-04 | 236 | 43 | 150 | 50 | 100 | 5 | 95 | 205 | 295 | 152 | 24 | 420 | 100 | 16 | 15 | 42 | 余货 | | | 根据要求 | |
|
|
