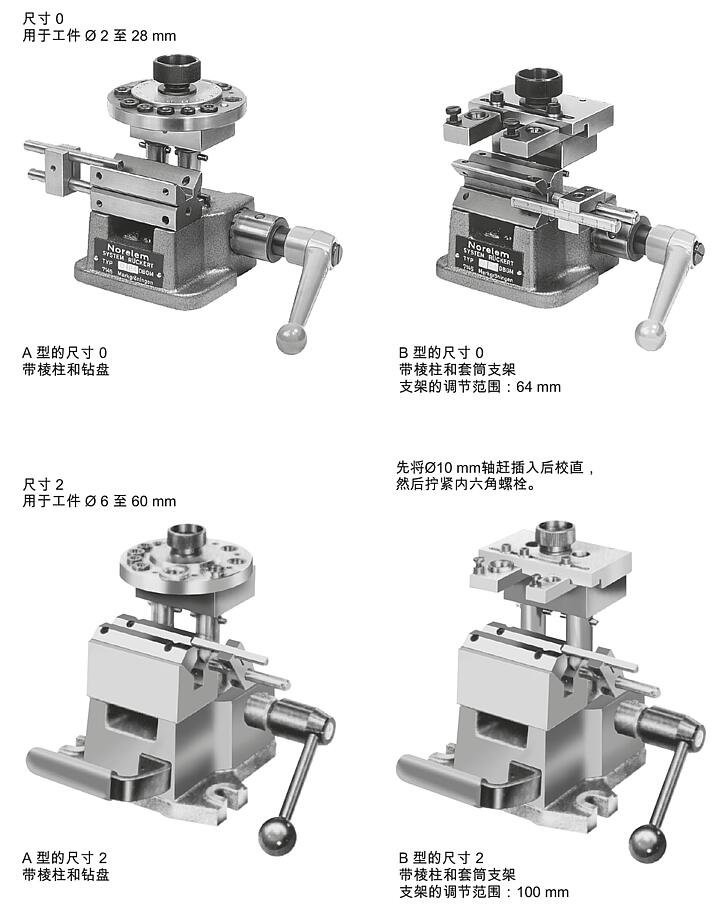

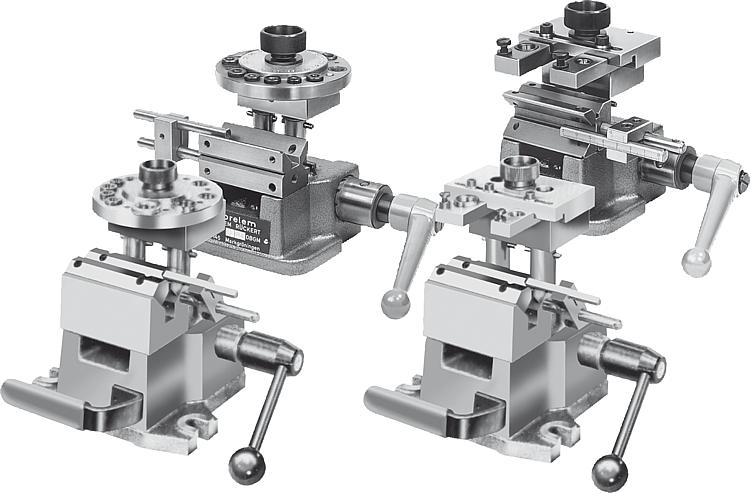

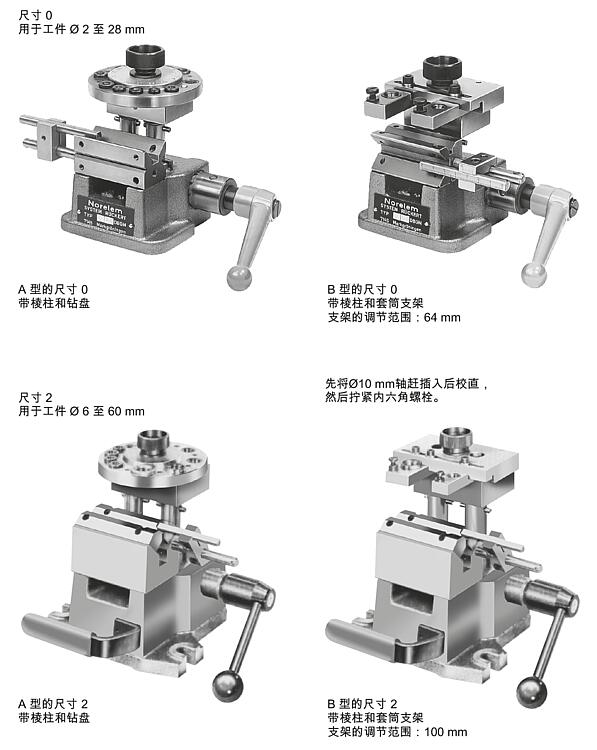

产品说明规格：A 包含：
- 08550 钻孔夹具 DIN 6348
- 08710 带挡块的棱柱
- 08640 带 16 种常用钻孔衬套直径的钻盘，参见表格。部分使用嵌入式钻孔衬套 DIN 173 可达到中间尺寸。
B 包含：
- 08550 钻孔夹具 DIN 6348
- 08710 带挡块的棱柱
- 08650 钻套载板，带 4 个钻套载板，规格尺寸为 5-8，Ø 8，Ø 10，Ø 12 和 Ø 15。使用嵌入式钻套 DIN 173 可达到中间尺寸。根据您的选择钻孔衬套的载板规格尺寸为 1 至 4，请参见表格。所有钻套载板均可用于规格尺寸为 0 和 2 的载板。提示：车削件钻孔夹具用于在车削件中制作横孔是特别合适的。作为基本元件，使用了规格尺寸为 0 和 2 的钻孔夹具 DIN 6348。
不再使用普通的支承板，而是装上了带可调挡块（毫米分度和游标）的棱柱支座。柱子上分别安装了钻盘或钻套载板。这种结构非常简单，而且无需专业知识便可完成安装。
所有零件均可单独补充供货。因此，A 和 B 型是可以互相替换。使用嵌入式钻孔衬套的时候，可以在装夹时进行钻孔、沉孔、铰孔和切割螺纹。特点： 下载此处为收集信息的 PDF：
