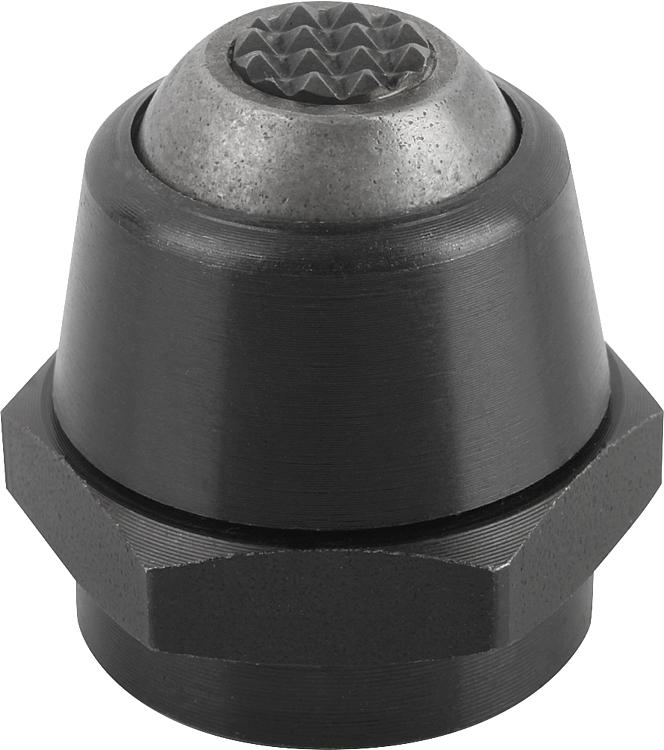

        自适应球头支撑块，摆角为14° 和 20°，M 型, 平头顶珠，硬质合金齿面

商品描述/产品说明

产品说明材料：主体，钢制。
顶珠为防锈和防酸型钢制。
M 型带有硬质合金嵌入件。规格：主体经黑色氧化，顶珠为亮色。提示：自调整支撑垫用于对未经加工和经加工的工件进行支撑和夹紧。此外，自调整支撑垫在夹具制造中充当挡块、垫块、支撑块使用。
已申报专利。
埋头螺栓或螺柱可以拧入和粘合在螺纹 D2 中。这样，便可轻松获取具有外螺纹的自调整支撑垫。

顶珠防转动保险。优点：- 自调整支撑垫是可以偏摆。
- 可承受较大的负载力。
- 内置的 O 型圈可防止脏污和异物颗粒的进入，确保稳定可靠。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02001_M 自适应球头支撑块，摆角为14° 和 20°，M 型, 平头顶珠，硬质合金齿面

261 kB

图纸

商品选择/筛选

订货号	类型	α	D1	D2	D3	D4	H	H1	H2	E	T	顶珠 ø	SW	负载能力 max. kN （静态负载）	价格
02001-9061	M	14°	12	M6	7	6,35	17,5	0,6	12,5	19,6	6	10	17	14	根据要求
02001-906	M	14°	16	M6	7	6,35	17,5	0,6	-	19,6	6	10	17	14	根据要求
02001-908	M	20°	22	M8	11	7,5	26	0,8	-	27,7	9	16	24	34	根据要求
02001-9101	M	20°	18	M10	11	7,5	26	0,8	20	27,7	9	16	24	34	根据要求
02001-910	M	20°	22	M10	11	7,5	26	0,8	-	27,7	9	16	24	34	根据要求
02001-912	M	20°	22	M12	11	7,5	26	0,8	-	27,7	9	16	24	34	根据要求
02001-9161	M	20°	26	M16	18	12,7	40	0,9	30	41,6	15	25	36	90	根据要求
02001-916	M	20°	34	M16	18	12,7	40	0,9	-	41,6	15	25	36	90	根据要求
02001-920	M	20°	34	M20	18	12,7	40	0,9	-	41,6	15	25	36	90	根据要求
