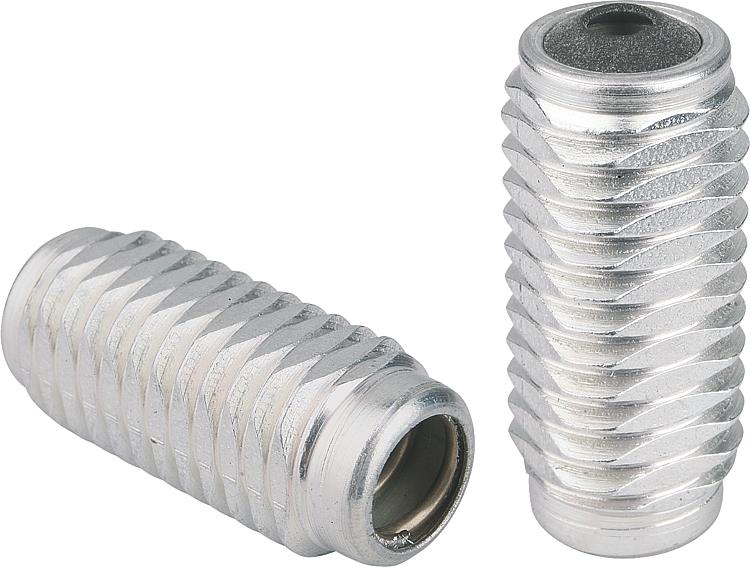

03336_B侧向弹簧柱塞，带螺纹套筒，无止动顶销，B 型，带密封 |
返回 |
|
|
产品说明材料：钢制。规格：套筒 蓝色镀锌。
安装座经硬化及氧化处理。提示：可以根据需求自行设计顶销，装入安装座内使用。
依照规定的行程（S）和长度（L1），可达到对应的侧向夹紧力（F）。
另有带密封的B型用于防尘防屑。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | L | L1 | D
| D1 | ±S | F
约 N | SW | K | 安装工装订货号 | 筛选 |
|---|
| 03336-2020X | B | 11,5/19/26,5 | 4 | M12 | M4 | 1,6 | 20 | 10 | 2x60° | 03334-06 |  | | 03336-2050X | B | 11,5/19/26,5 | 4 | M12 | M4 | 1,6 | 50 | 10 | 2x60° | 03334-06 | | | 03336-2100X | B | 11,5/19/26,5 | 4 | M12 | M4 | 1,6 | 100 | 10 | 2x60° | 03334-06 | | | 03336-2040X | B | 11,5/19/26,5 | 7,5 | M12 | M4 | 2 | 40 | 10 | 2x60° | 03334-06 | | | 03336-2075X | B | 11,5/19/26,5 | 7,5 | M12 | M4 | 2 | 75 | 10 | 2x60° | 03334-06 | | | 03336-2150X | B | 11,5/19/26,5 | 7,5 | M12 | M4 | 2 | 100 | 10 | 2x60° | 03334-06 | | | 03336-2100X | B | 18/31,5/45 | 11,5 | M18X1,5 | M6 | 3,2 | 100 | 16 | 2,5x60° | 03334-10 | | | 03336-2200X | B | 18/31,5/45 | 11,5 | M18X1,5 | M6 | 3,2 | 150 | 16 | 2,5x60° | 03334-10 | | | 03336-2300X | B | 18/31,5/45 | 11,5 | M18X1,5 | M6 | 3,2 | 200 | 16 | 2,5x60° | 03334-10 | |
|
|
