侧向弹簧柱塞无顶销/外带螺纹

03336

侧向弹簧柱塞无顶销/外带螺纹

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 侧向弹簧柱塞

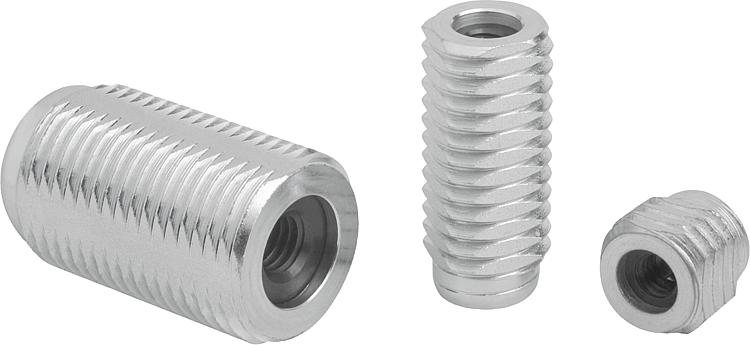

        侧向弹簧柱塞无顶销/外带螺纹

商品描述/产品说明

查看/筛选所有商品

产品说明材料：钢制。规格：套筒蓝色镀锌。
安装座经硬化及氧化处理。提示：可以根据需求自行设计顶销，装入安装座内使用。
依照规定的行程（S）和长度（L1），可达到对应的侧向夹紧力（F）。
另有带密封的B型用于防尘防屑。图纸提示：

A型：无密封
B型：带密封

1）装配工具

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03336 侧向弹簧柱塞无顶销/外带螺纹

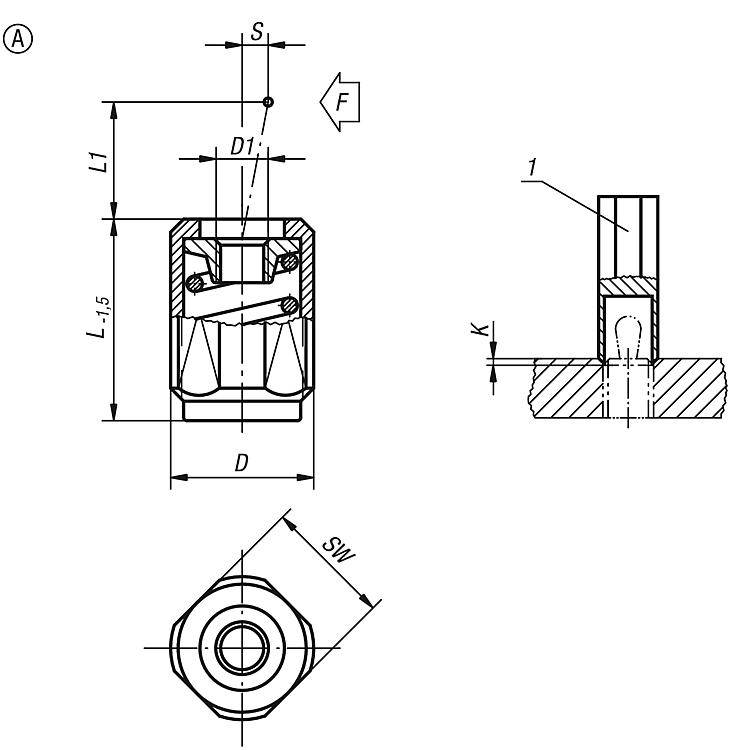

侧向弹簧柱塞，带螺纹套筒，无止动顶销，A 型，无密封

图纸

侧向弹簧柱塞，带螺纹套筒，无止动顶销，A 型，无密封

商品概述（精简）

商品选择/筛选

订货号	类型	L	L1	D	D1	±S	F 约 N	SW	K	安装工装订货号	筛选
03336-1020X	A	11,5/19/26,5	4	M12	M4	1,6	20	10	2x60°	03334-06
03336-1050X	A	11,5/19/26,5	4	M12	M4	1,6	50	10	2x60°	03334-06
03336-1100X	A	11,5/19/26,5	4	M12	M4	1,6	100	10	2x60°	03334-06
03336-1040X	A	11,5/19/26,5	7,5	M12	M4	2	40	10	2x60°	03334-06
03336-1075X	A	11,5/19/26,5	7,5	M12	M4	2	75	10	2x60°	03334-06
03336-1150X	A	11,5/19/26,5	7,5	M12	M4	2	100	10	2x60°	03334-06
03336-1100X	A	18/31,5/45	11,5	M18X1,5	M6	3,2	100	16	2,5x60°	03334-10
03336-1200X	A	18/31,5/45	11,5	M18X1,5	M6	3,2	150	16	2,5x60°	03334-10
03336-1300X	A	18/31,5/45	11,5	M18X1,5	M6	3,2	200	16	2,5x60°	03334-10

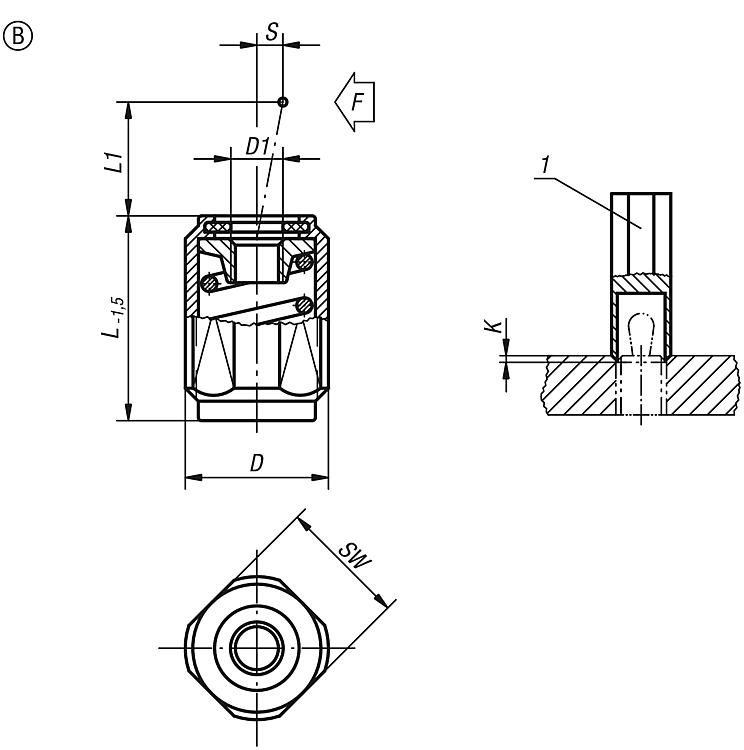

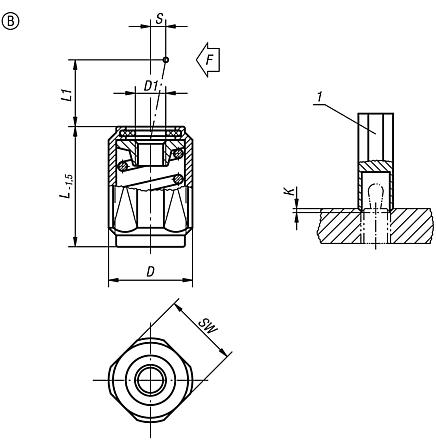

侧向弹簧柱塞，带螺纹套筒，无止动顶销，B 型，带密封

图纸

侧向弹簧柱塞，带螺纹套筒，无止动顶销，B 型，带密封

商品概述（精简）

商品选择/筛选

订货号	类型	L	L1	D	D1	±S	F 约 N	SW	K	安装工装订货号	筛选
03336-2020X	B	11,5/19/26,5	4	M12	M4	1,6	20	10	2x60°	03334-06
03336-2050X	B	11,5/19/26,5	4	M12	M4	1,6	50	10	2x60°	03334-06
03336-2100X	B	11,5/19/26,5	4	M12	M4	1,6	100	10	2x60°	03334-06
03336-2040X	B	11,5/19/26,5	7,5	M12	M4	2	40	10	2x60°	03334-06
03336-2075X	B	11,5/19/26,5	7,5	M12	M4	2	75	10	2x60°	03334-06
03336-2150X	B	11,5/19/26,5	7,5	M12	M4	2	100	10	2x60°	03334-06
03336-2100X	B	18/31,5/45	11,5	M18X1,5	M6	3,2	100	16	2,5x60°	03334-10
03336-2200X	B	18/31,5/45	11,5	M18X1,5	M6	3,2	150	16	2,5x60°	03334-10
03336-2300X	B	18/31,5/45	11,5	M18X1,5	M6	3,2	200	16	2,5x60°	03334-10

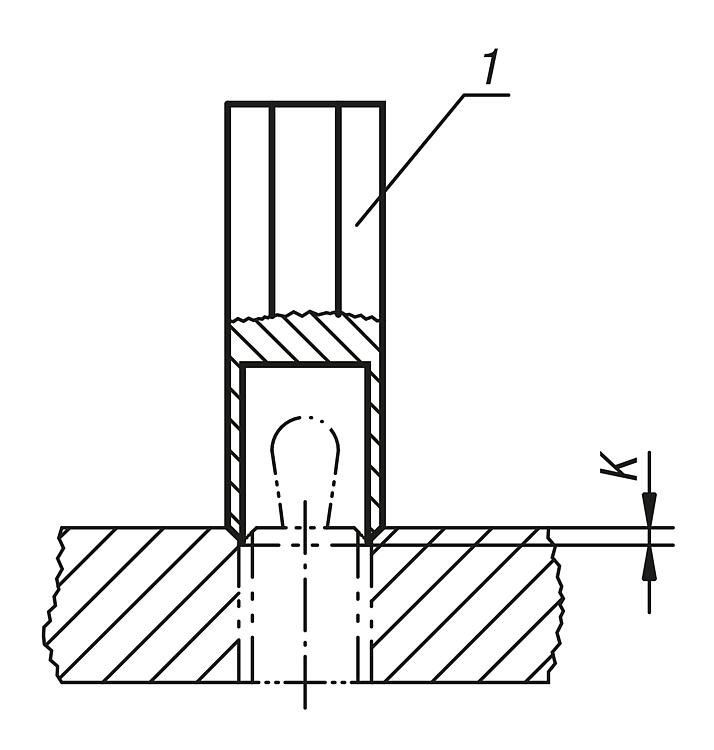

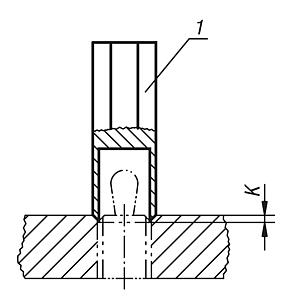

安装工具

图纸

安装工具

商品选择/筛选

订货号	适用侧向弹簧柱塞 D =	CAD	配件	价格	订购
03334-06	M12			根据要求
03334-10	M18			根据要求
