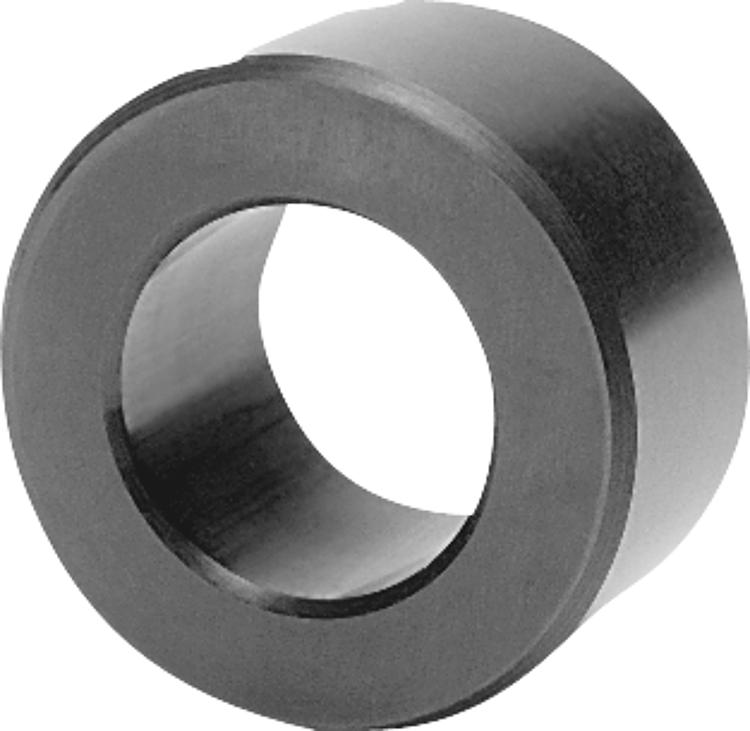

        间隔套

商品描述/产品说明

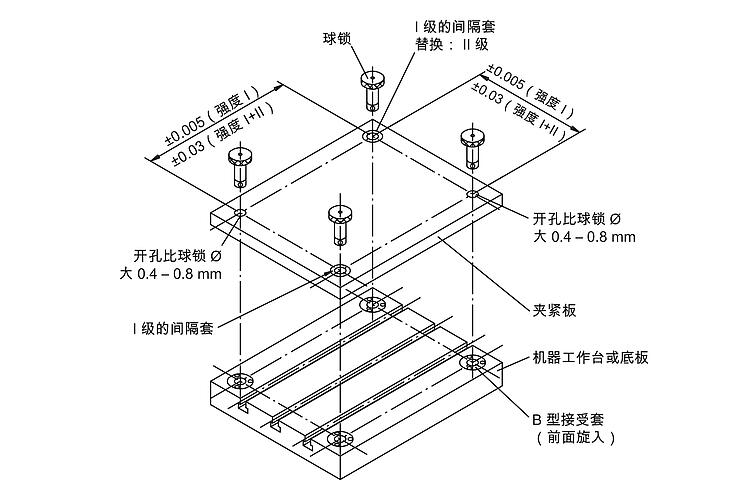

产品说明材料：滚动轴承钢。规格：淬火和黑色氧化处理。提示：如果轴间距公差为 ±.005 mm，并且使用了 2 个 I 级的定位销用衬套，则可以实现 ±.013 mm 范围内的夹紧重复精度。
如果轴间距公差为 ±.03 mm，并分别使用了 I 和 II 级的定位销用衬套，则可以实现 ±.04 mm 范围内的夹紧重复精度。
轻轻压下定位销用衬套，便可以将其压入夹紧板的安装孔中。
其他提示请参见使用说明。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03154 间隔套

246 kB

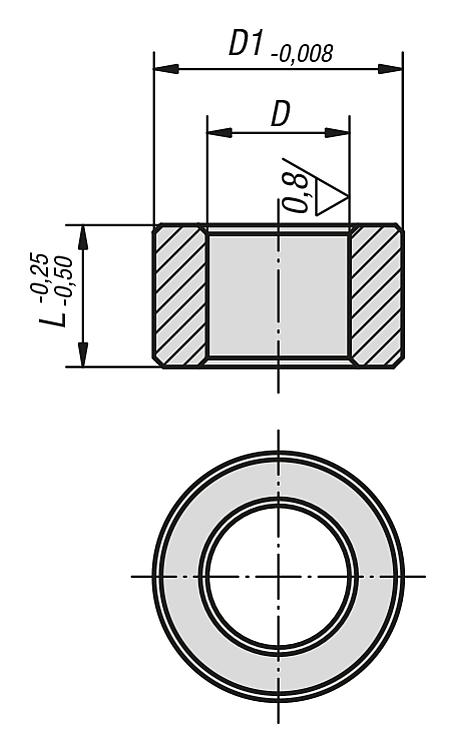

图纸

商品选择/筛选

订货号	类型 1	D	T=公差	D1	L	定位衬套安装孔 Ø +0.010	价格
03154-113013	等级 I	13	+0,005 - +0,018	19,04	13	19,016	根据要求
03154-113020	等级 I	13	+0,005 - +0,018	19,04	20	19,016	根据要求
03154-116020	等级 I	16	+0,005 - +0,018	25,042	20	25,016	根据要求
03154-116025	等级 I	16	+0,005 - +0,018	25,042	25	25,016	根据要求
03154-120020	等级 I	20	+0,005 - +0,018	35,042	20	35,018	根据要求
03154-120025	等级 I	20	+0,005 - +0,018	35,042	25	35,018	根据要求
03154-125020	等级 I	25	+0,005 - +0,018	35,042	20	35,018	根据要求
03154-125025	等级 I	25	+0,005 - +0,018	35,042	25	35,018	根据要求
03154-130020	等级 I	30	+0,005 - +0,018	45,042	20	45,018	根据要求
03154-130025	等级 I	30	+0,005 - +0,018	45,042	25	45,018	根据要求
03154-135020	等级 I	35	+0,005 - +0,018	45,042	20	45,018	根据要求
03154-135025	等级 I	35	+0,005 - +0,018	45,042	25	45,018	根据要求
03154-135040	等级 I	35	+0,005 - +0,018	45,042	40	45,018	根据要求
03154-135050	等级 I	35	+0,005 - +0,018	45,042	50	45,018	根据要求
03154-150020	等级 I	50	+0,005 - +0,018	63,546	20	63,521	根据要求
03154-150040	等级 I	50	+0,005 - +0,018	63,546	40	63,521	根据要求
03154-150050	等级 I	50	+0,005 - +0,018	63,546	50	63,521	根据要求
03154-213013	等级 II	13	+0,025 - +0,050	19,04	13	19,016	根据要求
03154-213020	等级 II	13	+0,025 - +0,050	19,04	20	19,016	根据要求
03154-216020	等级 II	16	+0,025 - +0,050	25,042	20	25,016	根据要求
03154-216025	等级 II	16	+0,025 - +0,050	25,042	25	25,016	根据要求
03154-220020	等级 II	20	+0,025 - +0,050	35,042	20	35,018	根据要求
03154-220025	等级 II	20	+0,025 - +0,050	35,042	25	35,018	根据要求
03154-225020	等级 II	25	+0,025 - +0,050	35,042	20	35,018	根据要求
03154-225025	等级 II	25	+0,025 - +0,050	35,042	25	35,018	根据要求
03154-230020	等级 II	30	+0,025 - +0,050	45,042	20	45,018	根据要求
03154-235025	等级 II	35	+0,025 - +0,050	45,042	25	45,018	根据要求
03154-235040	等级 II	35	+0,025 - +0,050	45,042	40	45,018	根据要求
03154-235050	等级 II	35	+0,025 - +0,050	45,042	50	45,018	根据要求
03154-250025	等级 II	50	+0,025 - +0,050	63,546	25	63,521	根据要求
03154-250050	等级 II	50	+0,025 - +0,050	63,546	50	63,521	根据要求
