圆形不锈钢定位夹具，气动

03161-15

圆形不锈钢定位夹具，气动

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定位销，定位系统

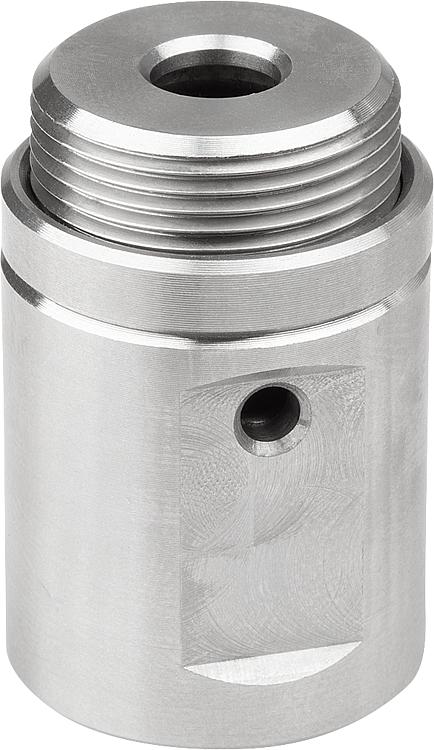

        圆形不锈钢定位夹具，气动

商品描述/产品说明

产品说明产品描述：通过压缩空气夹紧。
通过集成弹簧松开。材料：不锈钢制主体。
NBR 制密封件。规格：不锈钢亮色。提示：适用于板厚度为 6 mm 的安装尺寸。
规定的夹紧力和保持力与 0.5 Mpa 的工作压力有关。
使用多个定位装置时，不应超过 ±0.1 mm 的距离公差。
重复精度为 ± 0.2 mm。

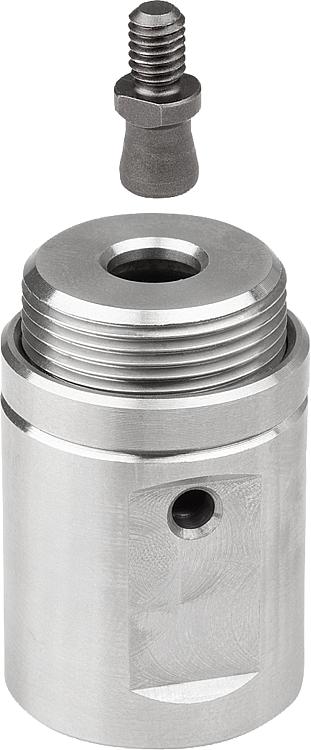

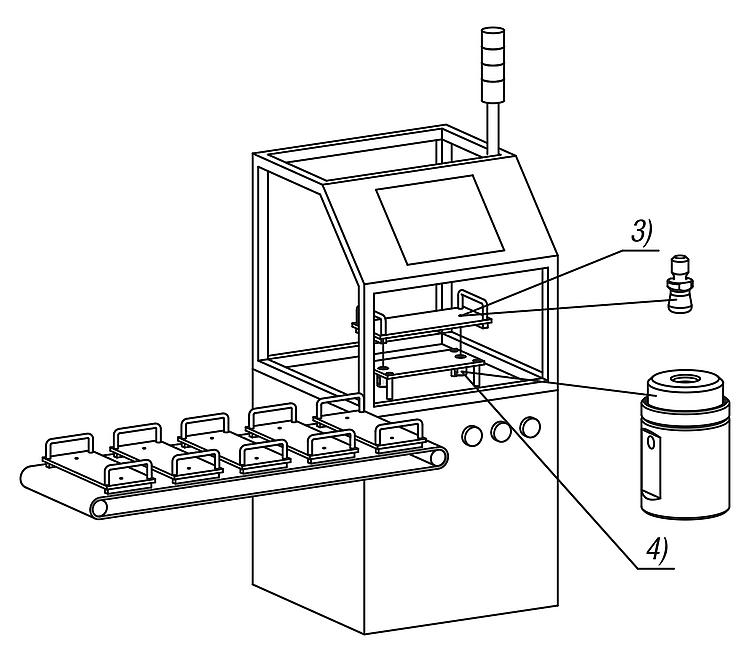

附件：夹紧销 03192-25。图纸提示：

1) 气阀（单侧）
2) 连接”松开“
3) 夹紧螺栓
4) 定位夹具

特点：

不锈钢

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03161-15 圆形不锈钢定位夹具，气动

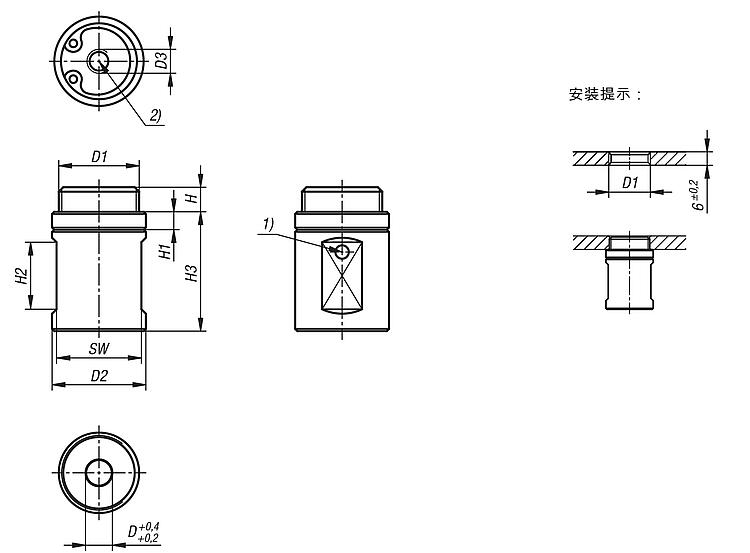

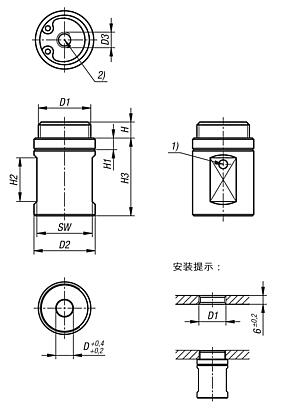

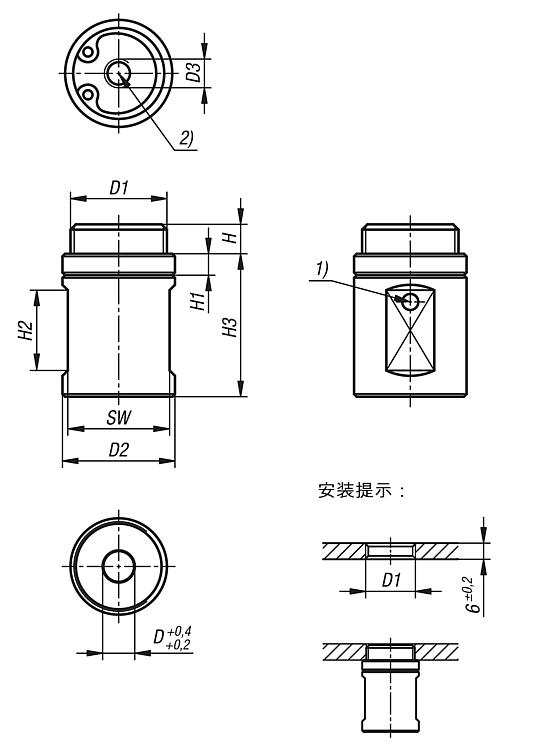

图纸

圆形不锈钢定位夹具，气动

商品选择/筛选

订货号	D	D1	D2	D3	H	H1	H2	H3	SW	工作压力 MPa	F N	夹持力 N	CAD	配件	价格	订购
03161-15-0618	6	M18x1	21	M5	5,5	4	15	26,7	19	0,3 - 0,7	30	75			根据要求
