产品说明材料：主体 1.2842。
顶珠和六角 1.4112。
拉力弹簧 1.4310。规格：主体经硬化和黑色氧化处理。

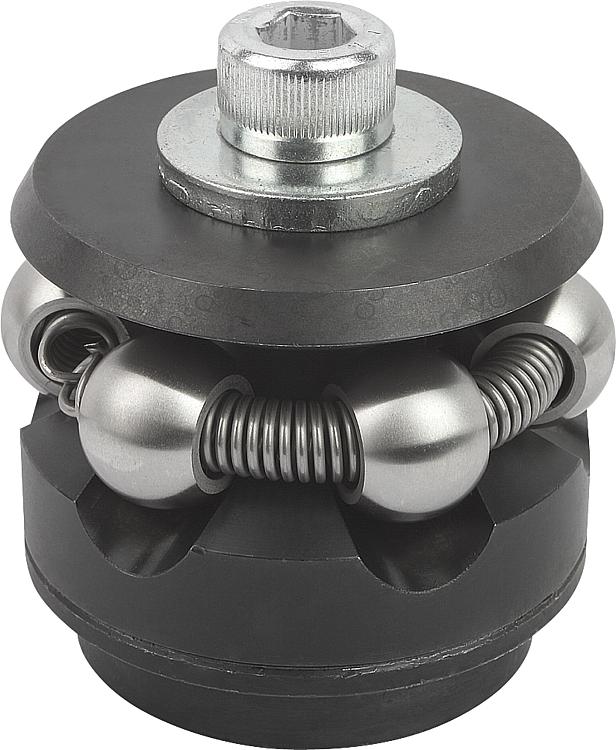

顶珠和六角经硬化和打磨处理。提示：A 型：带有顶珠，适用可适度承压的开孔中使用。技术参数：重复精度 ±0.025
同轴精度 ±0.05应用：用于在定位孔中的定心和夹紧。优点：- 精确的自定心。
- 夹紧不易变形。
- 较大的调整行程。
- 较小的结构高度。图纸提示：A 型：
带有顶珠，适用可适度承压的开孔中使用。
B 型：
带有六角，适用表面敏感型孔壁。
1)安装辅助：
用于精确定位夹紧元件的销钉。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型 | A | D max. | D
min. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | M | SW | 球-Ø | 顶珠数量 | 夹紧力
max. kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 03158-101203 | A | 3,5 | 14,2 | 11,7 | M4 | 10 | 1,5 | 4,3 | 15 | 10 | 4,2 | 3 | 1,5 | 3,5 | 2,5 | 3 | 2,5 | 3 | 0,5 | 5 |  | | 根据要求 | | | 03158-101504 | A | 4,5 | 18,5 | 14,5 | M4 | 12 | 2 | 4,3 | 19,5 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 3 | 3 | 4 | 3 | 3,5 | 5 | | | 根据要求 | | | 03158-101905 | A | 5,5 | 22,5 | 18,5 | M5 | 15 | 2,5 | 5,3 | 23,5 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 3 | 4 | 4 | 3 | 4 | 10 | | | 根据要求 | | | 03158-102306 | A | 7 | 26,5 | 22,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4 | 5 | 4 | 3 | 4,5 | 17 | | | 根据要求 | | | 03158-102706 | A | 7 | 30,5 | 26,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4,5 | 5 | 4 | 3 | 4,5 | 17 | | | 根据要求 | | | 03158-103106 | A | 9 | 38,5 | 30,5 | M6 | 25 | 4 | 6,4 | 32,7 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 4,5 | 5 | 8 | 3 | 4,5 | 17 | | | 根据要求 | | | 03158-103908 | A | 11 | 46,5 | 38,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 4,5 | 6 | 8 | 6 | 6,5 | 43 | | | 根据要求 | | | 03158-104708 | A | 11 | 54,5 | 46,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 4,5 | 6 | 8 | 6 | 6,5 | 43 | | | 根据要求 | | | 03158-105510 | A | 15 | 70,5 | 54,5 | M10 | 45 | 5 | 10,5 | 54,6 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 5,5 | 8 | 16 | 6 | 8 | 79 | | | 根据要求 | | | 03158-107112 | A | 17 | 86,5 | 70,5 | M12 | 60 | 5 | 13 | 63,1 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 5,5 | 10 | 16 | 6 | 10 | 141 | | | 根据要求 | | | 03158-108712 | A | 25 | 102,5 | 86,5 | M16 | 60 | 5 | 17 | 73 | 51 | 30,2 | 25,7 | 9,3 | 10 | 5,5 | 14 | 16 | 6 | 12,5 | 354 | | | 根据要求 | |
|
|
