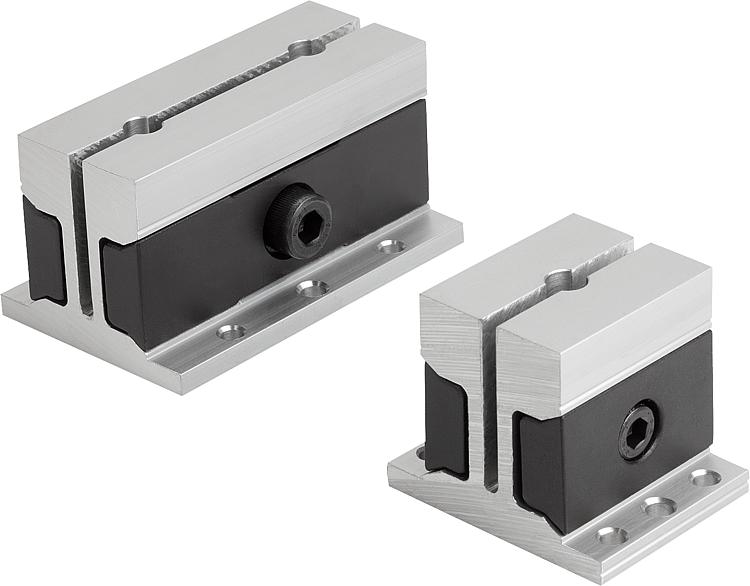

        直角夹头

商品描述/产品说明

产品说明材料：主体：EN AC-51400。
夹紧楔：调质钢。
规格：主体：阳极氧化为自然色。

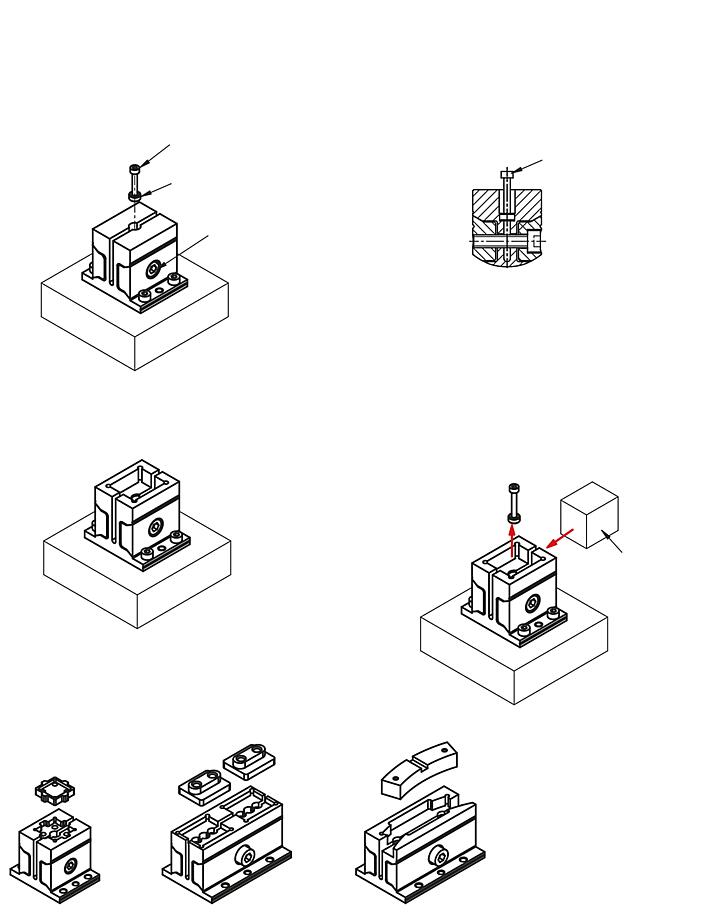

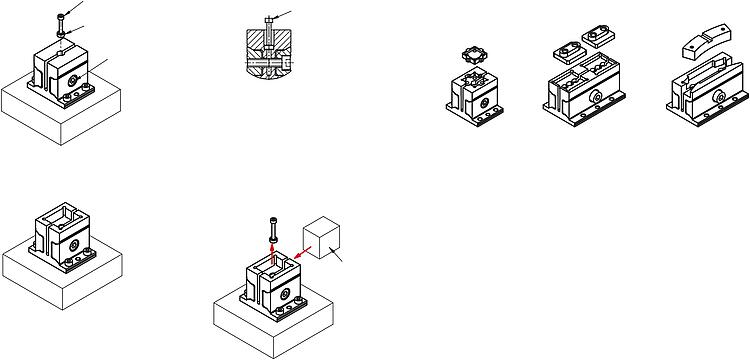

夹紧楔：经黑色氧化处理。提示：通过侧面夹紧螺栓调节夹具并夹紧工件外廓。
设计简洁而紧凑，可以同时夹紧 2 个工件。
夹紧行程最大 0.5 mm。
放入工件前必须预先张紧夹钳。
为此需要使用随附的夹圈。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03163 直角夹头

262 kB

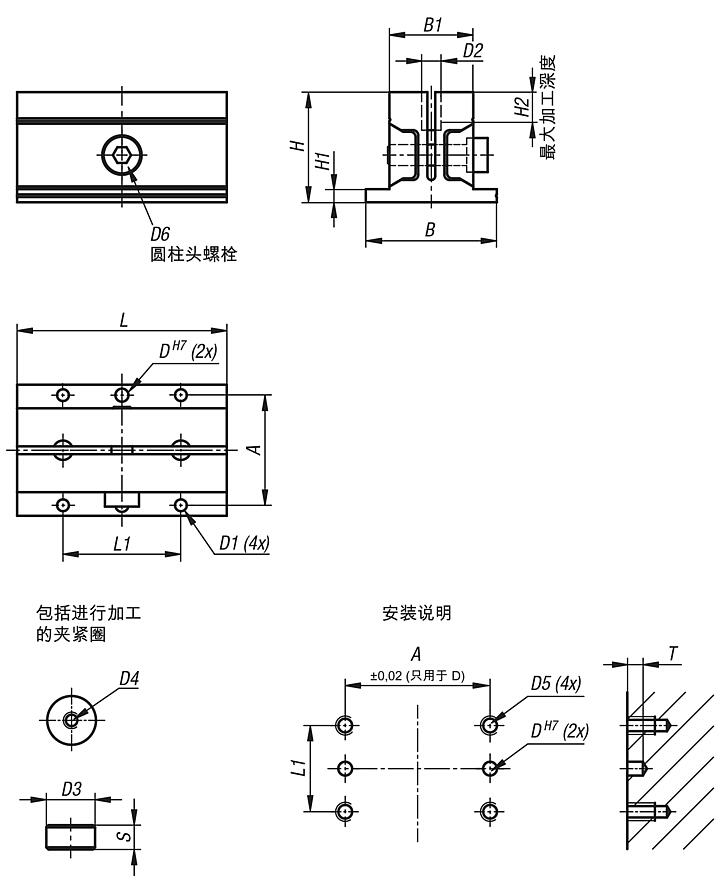

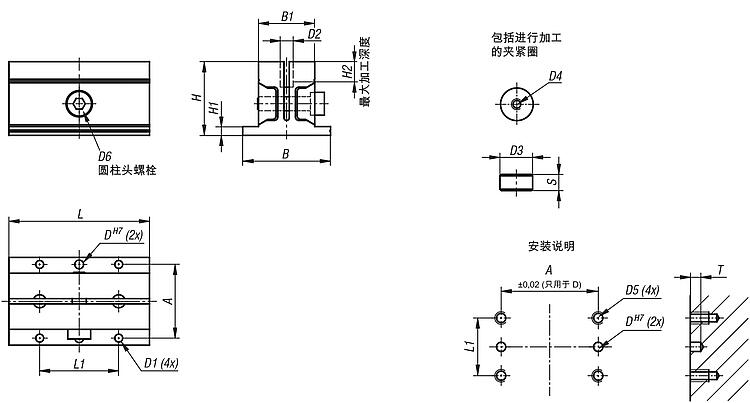

图纸

商品选择/筛选

	42 62	50 72	32 50	5 6	4,5 5,5	7,4 7,7 11,4	7 11	M3x0,5	M4x0,7 M5x0,8	M6 M8 M10 M12	42 63	5 7	10 15	40 80 50 100	25 45 30 58	3,5 5,5	5 8	2500 5500	7,5 14 26 46				Reset
订货号	A	B	B1	D	D1	D2	D3	D4	D5	D6	H	H1	H2	L	L1	S	T	夹紧力 N	锁紧扭矩 Nm	CAD	配件	价格	订购
03163-32040	42	50	32	5	4,5	7,4	7	M3x0,5	M4x0,7	M6	42	5	10	40	25	3,5	5	2500	7,5			根据要求
03163-32080	42	50	32	5	4,5	7,7	7	M3x0,5	M4x0,7	M8	42	5	10	80	45	3,5	5	2500	14			根据要求
03163-50050	62	72	50	6	5,5	11,4	11	M3x0,5	M5x0,8	M10	63	7	15	50	30	5,5	8	5500	26			根据要求
03163-50100	62	72	50	6	5,5	11,4	11	M3x0,5	M5x0,8	M12	63	7	15	100	58	5,5	8	5500	46			根据要求
