用于内部夹紧的夹钳

03168

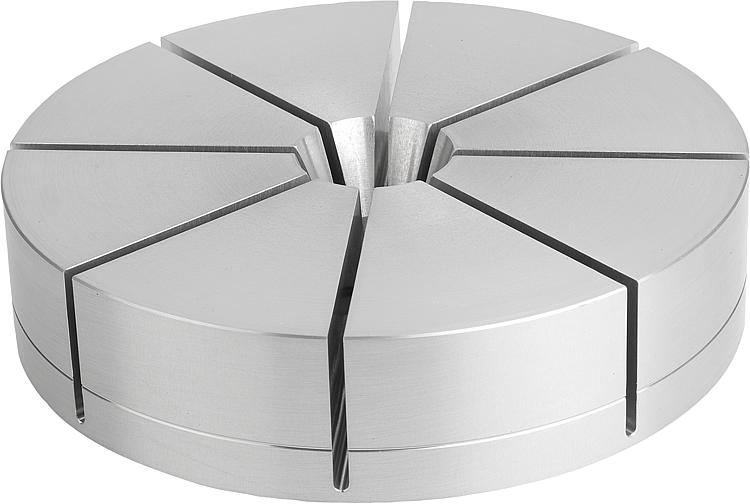

用于内部夹紧的夹钳

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定心夹具
        用于内部夹紧的夹钳

商品描述/产品说明

产品说明材料：高强度铝合金。规格：自然色阳极氧化。提示：用于夹紧内轮廓的夹钳。
需夹紧的工件轮廓将嵌入夹钳中。可以是自由曲面及非对称轮廓。
夹钳机械装置可安全地夹紧工件。
每个夹钳部件 (8x) 的最大夹紧量为 0.15 毫米。
工件重复精度： ±0.03。
夹钳重复精度： ±0.02。
使用内部夹紧夹钳时需要拉伸圆锥 03169。
适合夹紧 03167。
特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03168 用于内部夹紧的夹钳

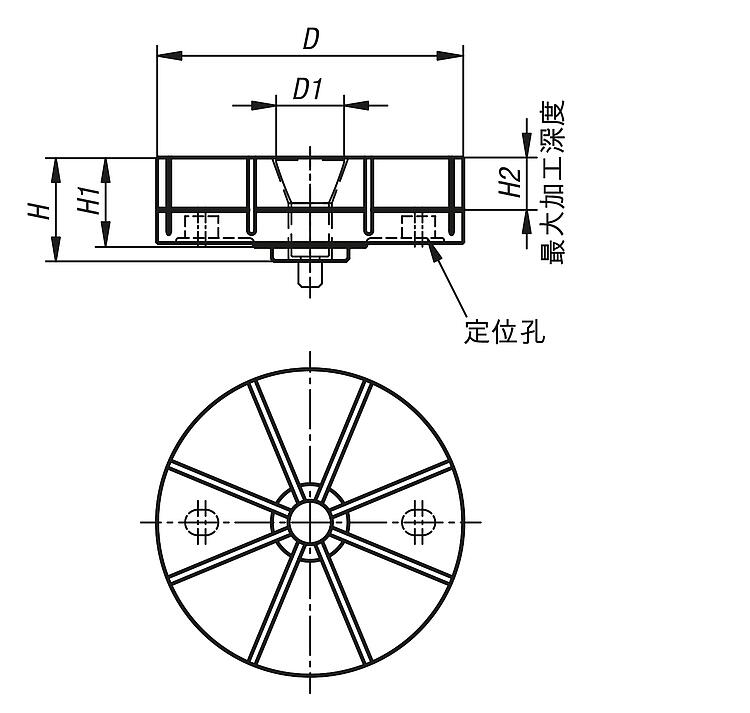

图纸

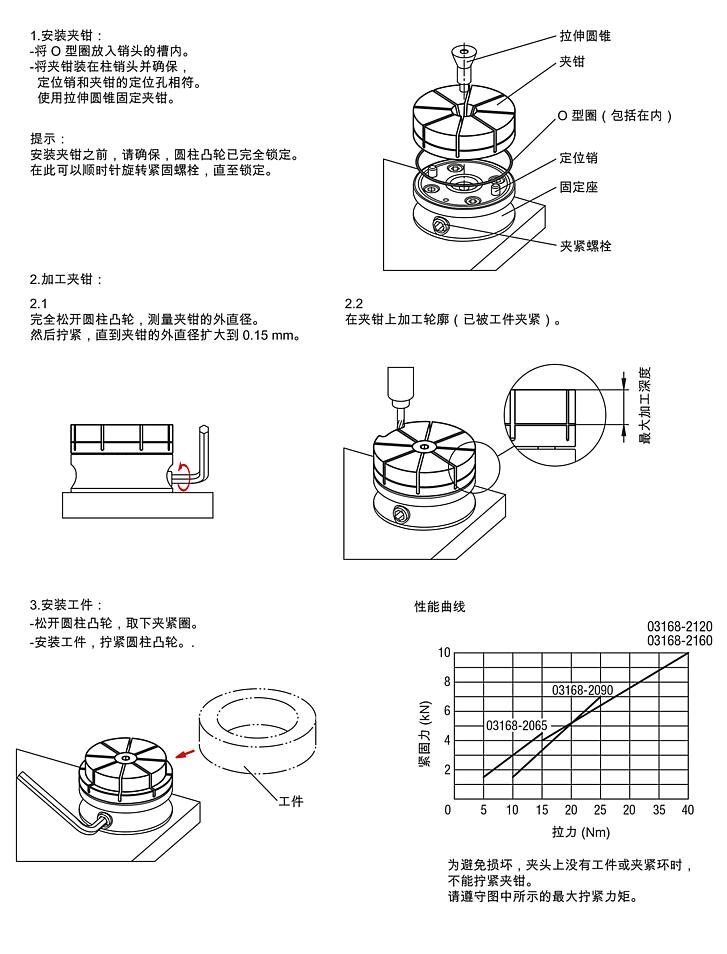

用于内部夹紧的夹钳

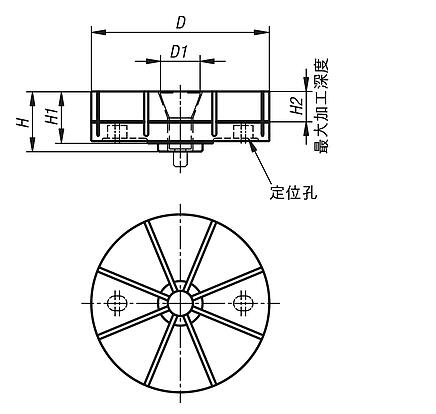

用于内部夹紧的夹钳

商品选择/筛选

订货号	D	D1	H	H1	H2	CAD	配件	价格	订购
03168-2065	65	22,5	28,5	25	10			根据要求
03168-2090	90	27	34,5	30	15			根据要求
03168-2120	120	29	40,5	35	20			根据要求
03168-2160	160	33	46,5	40	25			根据要求
