        用于外部夹钳的毛胚爪

商品描述/产品说明

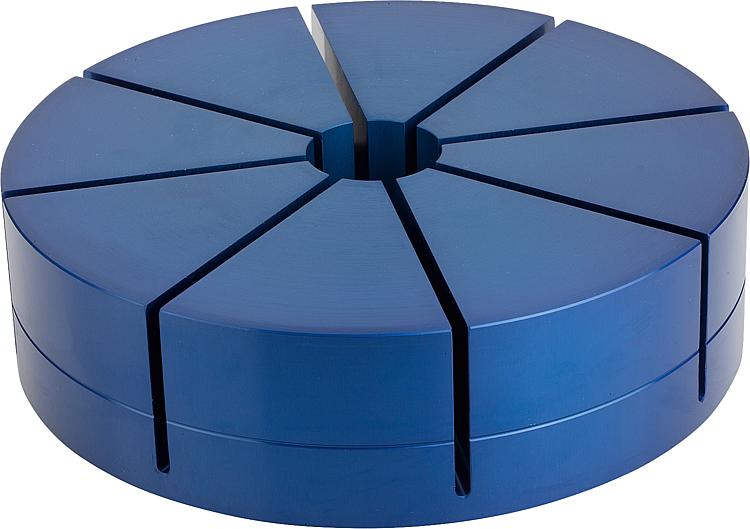

产品说明材料：高强度铝合金。规格：蓝色阳极氧化。提示：用于夹紧外轮廓的夹钳。
需夹紧的工件轮廓将嵌入夹钳中。可以是自由曲面及非对称轮廓。
夹钳机械装置可安全地夹紧工件。
每个夹钳部件 (8x) 的最大夹紧量为 0.15 毫米。
工件重复精度： ±0.03。
夹钳重复精度： ±0.02。
适合夹紧 03167。
特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03168 用于外部夹钳的毛胚爪

287 kB

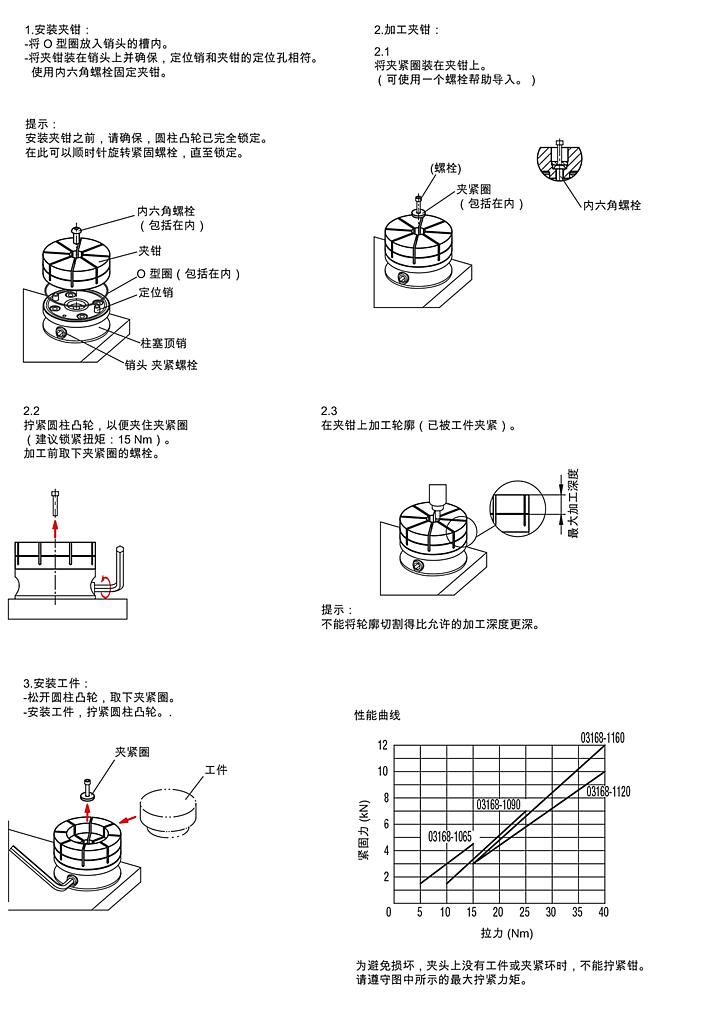

夹钳技术资料

1,8 MB

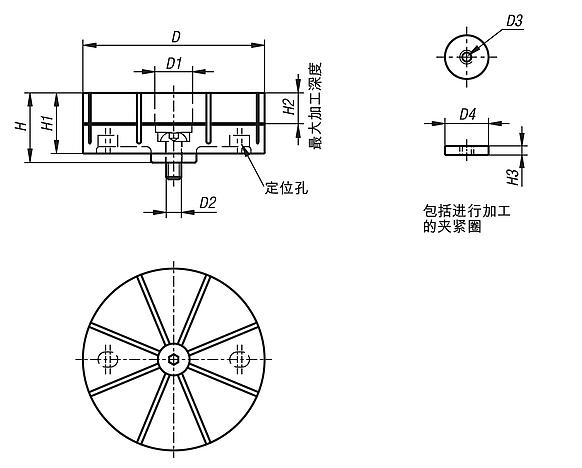

图纸

商品选择/筛选

订货号	D	D1	D2	D3	D4	H	H1	H2	H3	价格
03168-1065	65	21	M8	M5	20	29	25	10	4	根据要求
03168-1090	90	25	M10	M6	24	40	35	15	5	根据要求
03168-1120	120	25	M10	M6	24	46	40	20	5	根据要求
03168-1160	160	29	M12	M8	28	52	45	25	6	根据要求
