产品说明材料：钢制法兰板、活塞和主体。
密封件 NBR。
螺栓 DIN EN ISO 4762，强度等级 8.8。
铝制夹钳。规格：法兰板、活塞和主体防锈，亮色。
镀锌螺栓。

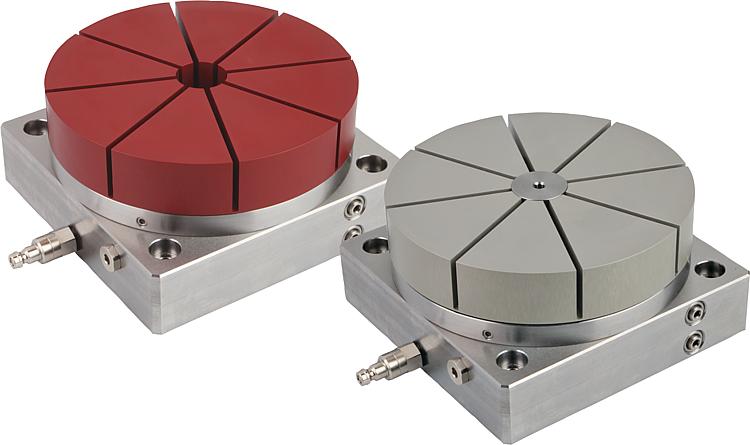

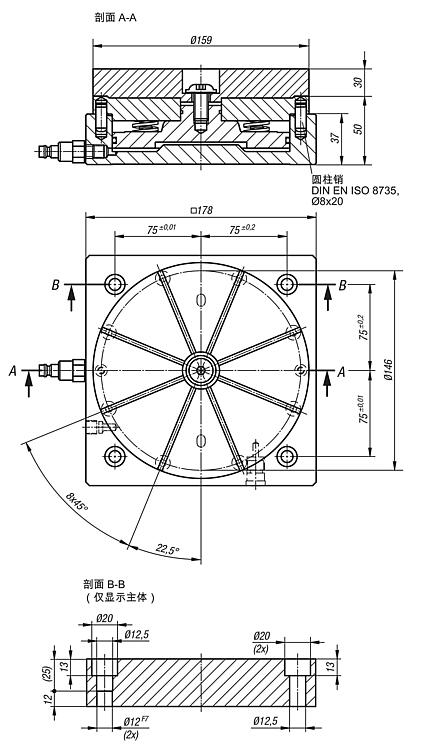

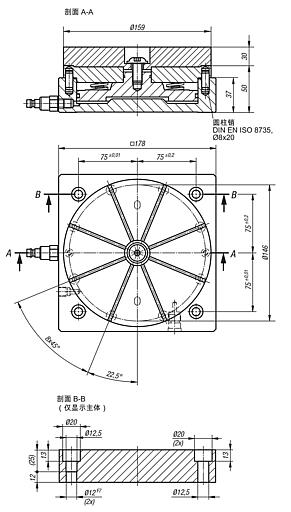

夹钳红色或无色阳极氧化处理。提示：带有底板的筒夹用于安装到格栅尺寸为 50 mm 的格栅板上。法兰板可接收用于内外部夹紧的夹钳。将待夹紧工件的轮廓放入夹钳中。可完成自由曲面和不对称的轮廓。

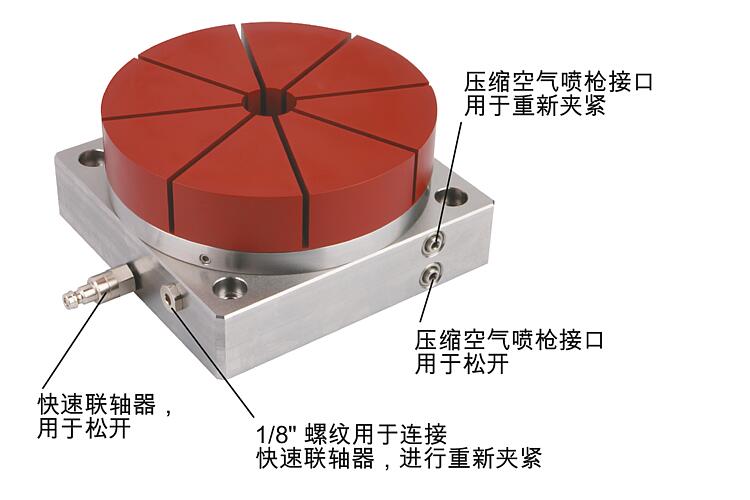

集成的弹簧包生成 5.8 kN 的夹持力。使用压缩空气再夹紧，可将夹持力提升至 43.5 kN。通过将压缩空气导入底部活塞表面，可松开夹具。向上按压活塞，取消夹钳的夹紧过程。
夹紧范围 0.2 mm。
重复精度 < 0.01 mm。附件：用于内外部夹紧的夹钳 03179 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
订货号
| 类型 2 | 夹紧范围
min. - max. | 切削深度
min. / max. | 工件重量
max. kg | 用于产品编号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03178-11603050 | 适用于外部夹紧 | Ø 30 - Ø 140 | 1-20 | 25 | 07533-12055 |  | | 根据要求 | | | 03178-21603050 | 适用于内部夹紧 | Ø 30 - Ø 140 | 1-20 | 25 | 07533-12055 | | | 根据要求 | |
|
|
