产品说明材料：夹具主体，材质为调质钢。
夹头，高强度铝。
夹具主体镀镍，夹头蓝色阳极氧化处理。提示：气动夹钳包括一个夹具主体和一个夹头。
夹具主体可以根据安装尺寸旋合在夹具上。

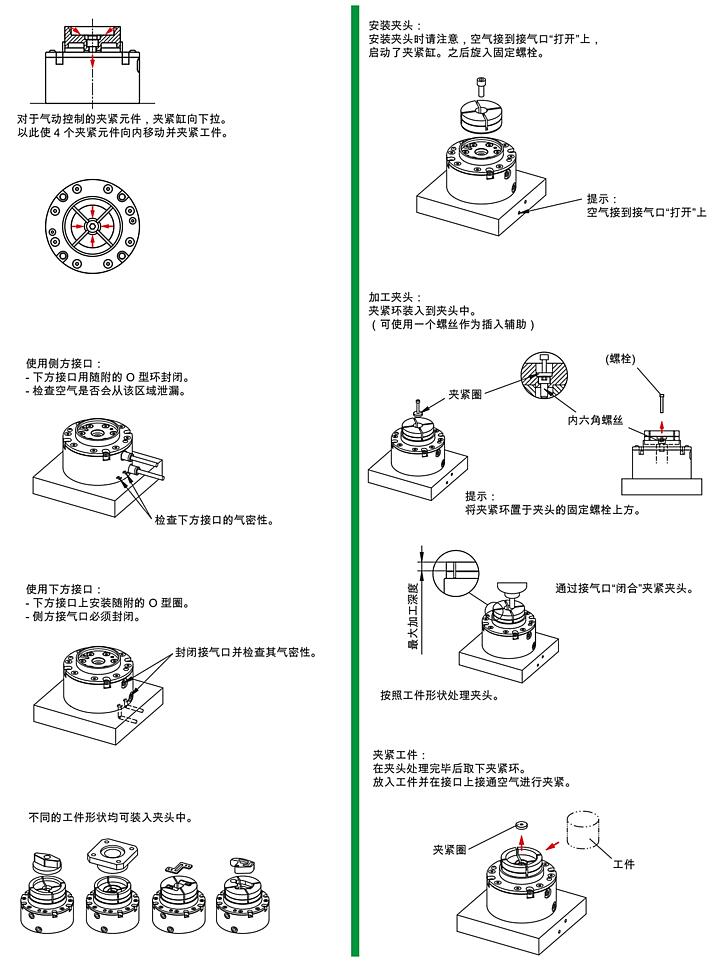

夹紧过程：
在接口“开启”上充入压缩空气，夹头打开。
在接口“闭合”上充入压缩空气，夹头闭合（夹紧过程）。
气动接口可选择性从下方或侧方拧紧。从下方进行空气连接时，必须将侧方的气动接口封闭。
用夹头外部夹紧，已进行加工:
夹头中安装适配形状的夹具以夹紧工件。可用于任意形状的曲面和不对称结构。
更换夹头方便简单，可以快速可靠地夹紧各种工件。
夹头可以铣削到高度 H2。以此实现将多种轮廓的工件装入到夹头中。
工件重复精度：+/-0.03
更换夹头后的重复精度 +/- 0.02
夹头在每个径向夹紧段上的夹紧行程为 0.15 mm。
为避免损坏，夹头上没有工件或夹紧环时，不能拧紧柱塞顶销。
工作气压范围应处于 0.45 - 0.55 MPa 之间。
夹紧力为 0.5 MPa。附件：夹紧环，用于加工的轮廓。
O 型环。
定位销。
夹头的夹紧螺栓。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

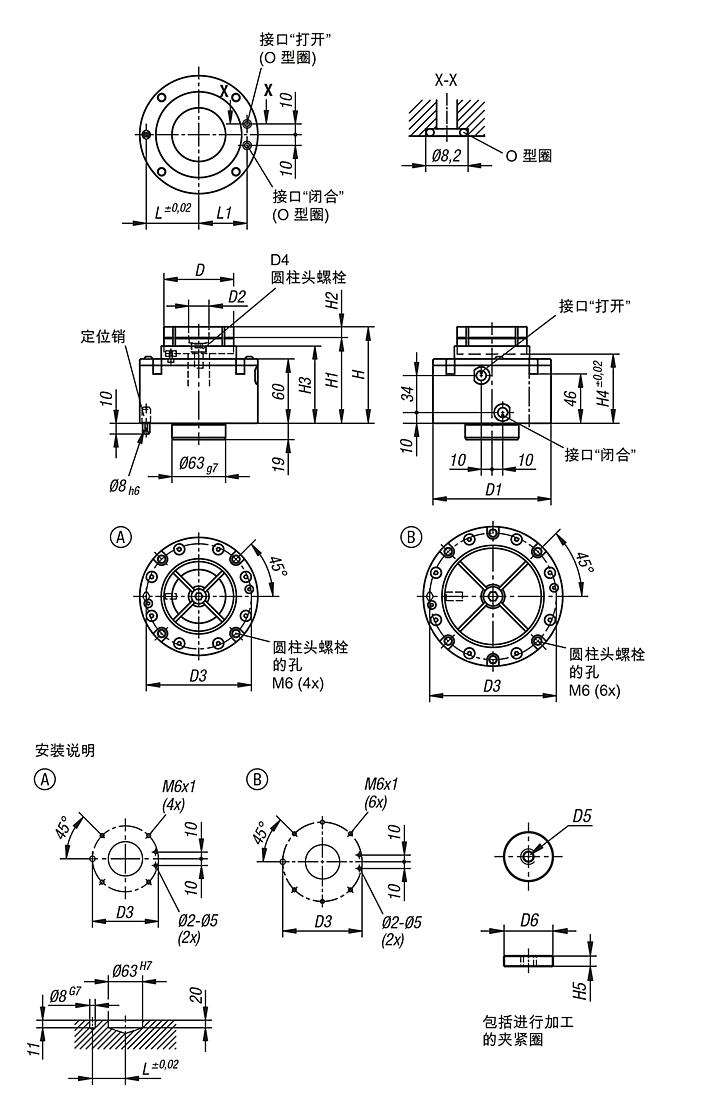

| 订货号 | 类型 | D
| D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | H3 | H4 | H5 | L | L1 | 工作压力
MPa | 夹紧力
N | 夹钳
订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03178-10-1065090 | A | 65 | 110 | 19 | 98 | M8 | M4 | 18 | 90 | 80 | 10 | 72 | 65 | 4 | 49 | 45 | 0,5 | 4000 | 03166-065025 |  | | 根据要求 | | | 03178-10-1090100 | B | 90 | 130 | 23 | 118 | M10 | M5 | 22 | 100 | 85 | 15 | 74 | 66 | 6 | 59 | 55 | 0,5 | 6000 | 03166-090034 | | | 根据要求 | |
|
|
