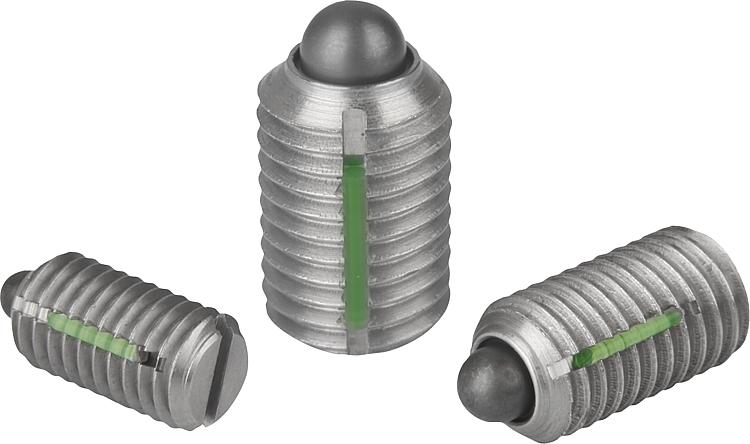

03026带槽和压杆的弹簧柱塞，不锈钢，带螺纹锁 |
返回 |
|
|
产品说明材料：套筒 1.4305.
压杆 1.4034.
弹簧 1.4310.

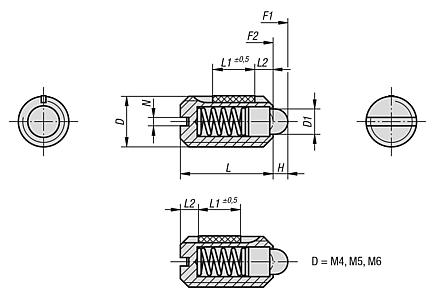

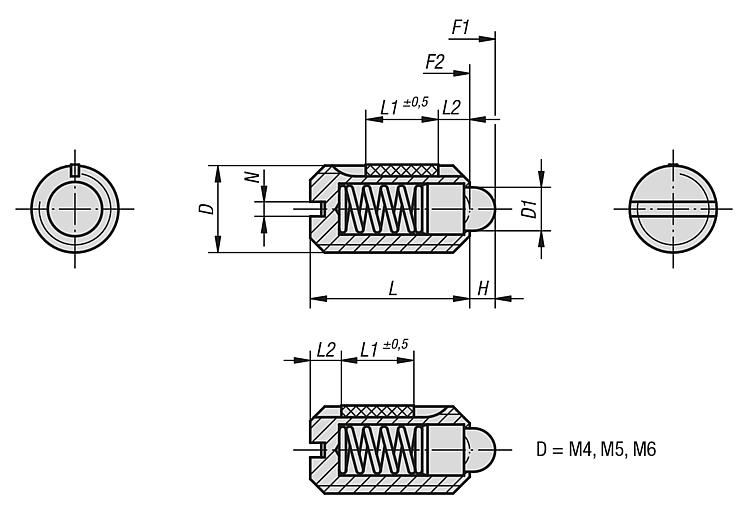

螺纹锁紧尼龙。规格：亮色。顶销硬化处理。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
带槽和压杆的弹簧柱塞，标准弹力，带螺纹锁 |
更多信息 |
订货号
| D
| D1 | H | L | L1 | N | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 03026-04 | M4 | 1,8 | 1,5 | 9 | 5 | 0,6 | 6 | 20 | 0,18 | 0,12 |  | | 根据要求 | | | 03026-05 | M5 | 2,4 | 2 | 12 | 6 | 0,8 | 6 | 20 | 0,12 | 0,08 | | | 根据要求 | | | 03026-06 | M6 | 2,7 | 2 | 14 | 7 | 1 | 7 | 20 | 0,44 | 0,21 | | | 根据要求 | | | 03026-08 | M8 | 4 | 2 | 16 | 8 | 1,2 | 15 | 30 | 1,1 | 0,38 | | | 根据要求 | | | 03026-10 | M10 | 4,5 | 2,5 | 19 | 9 | 1,6 | 20 | 35 | 1,36 | 0,62 | | | 根据要求 | | | 03026-12 | M12 | 6 | 3,5 | 22 | 10 | 2 | 30 | 55 | 2,11 | 1,41 | | | 根据要求 | | | 03026-16 | M16 | 8,5 | 4,5 | 24 | 14 | 2,5 | 45 | 100 | 3,95 | 3,05 | | | 根据要求 | |
|
订货号
| D
| D1 | H | L | L1 | N | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 03026-104 | M4 | 1,8 | 1,5 | 9 | 5 | 0,6 | 3 | 10 | 0,18 | 0,12 | | | 根据要求 | | | 03026-105 | M5 | 2,4 | 2 | 12 | 6 | 0,8 | 3 | 10 | 0,12 | 0,08 | | | 根据要求 | | | 03026-106 | M6 | 2,7 | 2 | 14 | 7 | 1 | 4 | 10 | 0,44 | 0,21 | | | 根据要求 | | | 03026-108 | M8 | 4 | 2 | 16 | 8 | 1,2 | 7 | 15 | 1,1 | 0,38 | | | 根据要求 | | | 03026-110 | M10 | 4,5 | 2,5 | 19 | 9 | 1,6 | 9 | 16 | 1,36 | 0,62 | | | 根据要求 | | | 03026-112 | M12 | 6 | 3,5 | 22 | 10 | 2 | 14 | 26 | 2,11 | 1,41 | | | 根据要求 | | | 03026-116 | M16 | 8,5 | 4,5 | 24 | 14 | 2,5 | 22 | 50 | 3,95 | 3,05 | | | 根据要求 | |
|
订货号
| D
| D1 | H | L | L1 | N | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 03026-205 | M5 | 2,4 | 2 | 12 | 6 | 0,8 | 9 | 25 | 0,12 | 0,08 | | | 根据要求 | | | 03026-206 | M6 | 2,7 | 2 | 14 | 7 | 1 | 11 | 25 | 0,44 | 0,21 | | | 根据要求 | | | 03026-208 | M8 | 4 | 2 | 16 | 8 | 1,2 | 22 | 43 | 1,1 | 0,38 | | | 根据要求 | | | 03026-210 | M10 | 4,5 | 2,5 | 19 | 9 | 1,6 | 20 | 54 | 1,36 | 0,62 | | | 根据要求 | | | 03026-212 | M12 | 6 | 3,5 | 22 | 10 | 2 | 36 | 94 | 2,11 | 1,41 | | | 根据要求 | | | 03026-216 | M16 | 8,5 | 4,5 | 24 | 14 | 2,5 | 60 | 110 | 3,99 | 3,05 | | | 根据要求 | |
|
|
|
