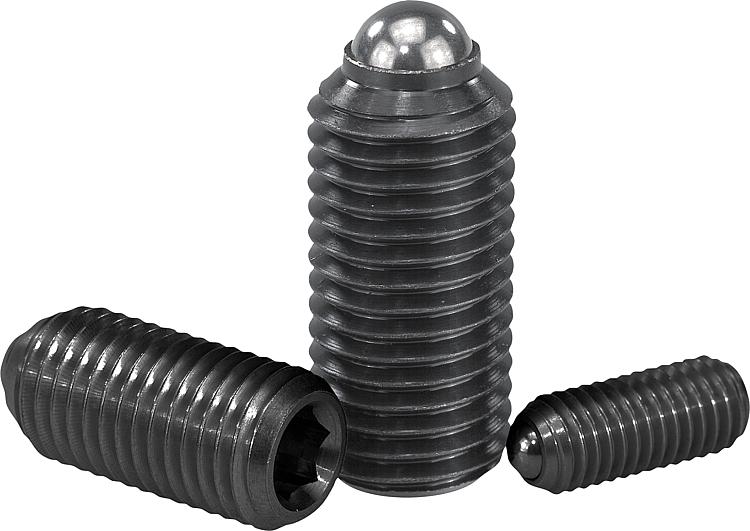

产品说明材料：钢制套筒强度等级为5.8。
钢制顶珠。
弹簧为Kl. D.弹簧钢。规格：黑色氧化。顶珠硬化处理。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

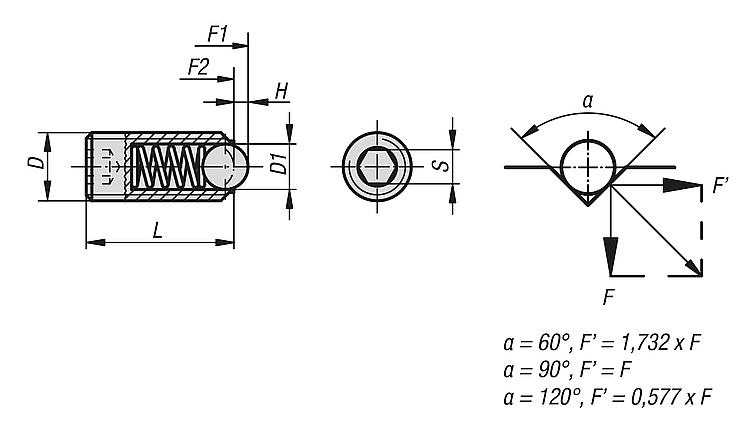

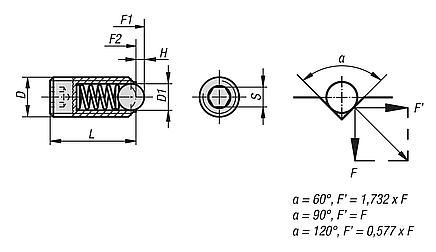

订货号
| D
| D1 | H | L | S | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03030-03 | M3 | 1,5 | 0,4 | 9 | 1,5 | 1,5 | 3 |  | | 根据要求 | | | 03030-04 | M4 | 2,5 | 0,8 | 10 | 2 | 4 | 10 | | | 根据要求 | | | 03030-05 | M5 | 3 | 0,9 | 14 | 2,5 | 6 | 11 | | | 根据要求 | | | 03030-06 | M6 | 3,5 | 1 | 15 | 3 | 9 | 13 | | | 根据要求 | | | 03030-08 | M8 | 5 | 1,5 | 18 | 4 | 15 | 30 | | | 根据要求 | | | 03030-10 | M10 | 6 | 2 | 23 | 5 | 20 | 40 | | | 根据要求 | | | 03030-12 | M12 | 8 | 2,5 | 26 | 6 | 30 | 55 | | | 根据要求 | | | 03030-16 | M16 | 10 | 3,5 | 33 | 8 | 65 | 125 | | | 根据要求 | | | 03030-20 | M20 | 12 | 4,5 | 43 | 10 | 80 | 160 | | | 根据要求 | | | 03030-24 | M24 | 15 | 5,5 | 48 | 12 | 90 | 180 | | | 根据要求 | |
|
订货号
| D
| D1 | H | L | S | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03030-203 | M3 | 1,5 | 0,4 | 9 | 1,5 | 5 | 7 | | | 根据要求 | | | 03030-204 | M4 | 2,5 | 0,8 | 10 | 2 | 12 | 22 | | | 根据要求 | | | 03030-205 | M5 | 3 | 0,9 | 14 | 2,5 | 19 | 30 | | | 根据要求 | | | 03030-206 | M6 | 3,5 | 1 | 15 | 3 | 28 | 40 | | | 根据要求 | | | 03030-208 | M8 | 5 | 1,5 | 18 | 4 | 47 | 73 | | | 根据要求 | | | 03030-210 | M10 | 6 | 2 | 23 | 5 | 66 | 100 | | | 根据要求 | | | 03030-212 | M12 | 8 | 2,5 | 26 | 6 | 66 | 120 | | | 根据要求 | | | 03030-216 | M16 | 10 | 3,5 | 33 | 8 | 90 | 180 | | | 根据要求 | | | 03030-220 | M20 | 12 | 4,5 | 43 | 10 | 115 | 240 | | | 根据要求 | | | 03030-224 | M24 | 15 | 5,5 | 48 | 12 | 130 | 270 | | | 根据要求 | |
|
|
|
|
