带内六角螺钉和滚珠的弹簧柱塞，不锈钢，带螺纹锁
 03036

带内六角螺钉和滚珠的弹簧柱塞，不锈钢，带螺纹锁

 返回

商品描述/产品说明

 查看/筛选所有商品
产品说明材料：

套筒 1.4305.
滚珠 1.4034.
弹簧 1.4310.

螺纹锁紧尼龙。

规格：亮色。顶珠硬化处理。图纸提示：
L2 = 约两个螺距
特点：
不锈钢
下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。
Datasheet 03036 带内六角螺钉和滚珠的弹簧柱塞，不锈钢，带螺纹锁 179 kB

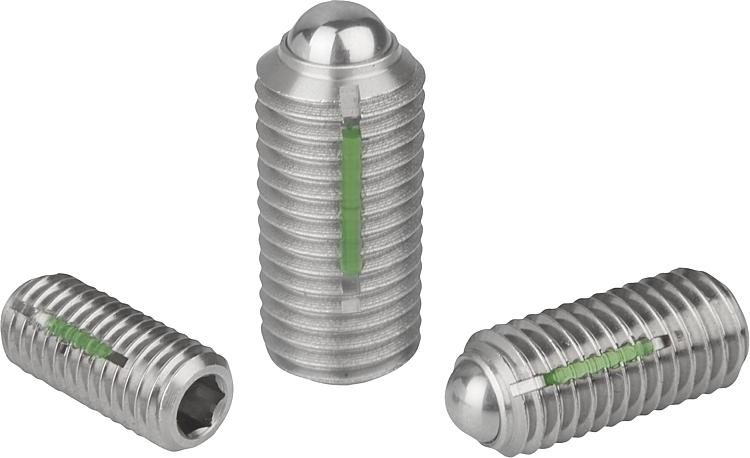

图片（总概述）

带内六角螺钉和滚珠的弹簧柱塞，不锈钢，带螺纹锁

带内六角和顶珠的弹簧柱塞，不锈钢，标准弹簧弹力，带螺纹锁

 更多信息

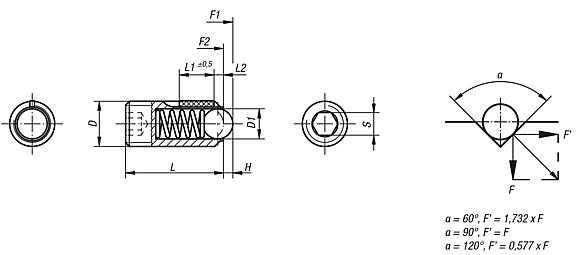

图纸
带内六角和顶珠的弹簧柱塞，不锈钢，标准弹簧弹力，带螺纹锁

商品选择/筛选


  •
  • M3
  • M4
  • M5
  • M6
  • M8
  • M10
  • M12
  • M16

  •
  • 1,5
  • 2,5
  • 3
  • 3,5
  • 5
  • 6
  • 8
  • 10

  •
  • 0,4
  • 0,8
  • 0,9
  • 1
  • 1,5
  • 2
  • 2,5
  • 3,5

  •
  • 9
  • 10
  • 14
  • 15
  • 18
  • 23
  • 26
  • 33

  •
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 14

  •
  • 1,5
  • 2
  • 2,5
  • 3
  • 4
  • 5
  • 6
  • 8

  •
  • 1,5
  • 4
  • 6
  • 9
  • 15
  • 20
  • 30
  • 65

  •
  • 3
  • 10
  • 11
  • 13
  • 30
  • 35
  • 55
  • 125

  •
  • 0,1
  • 0,18
  • 0,12
  • 0,44
  • 1,1
  • 1,3
  • 2
  • 3,9

  •
  • 0,07
  • 0,12
  • 0,08
  • 0,21
  • 0,38
  • 0,6
  • 1,3
  • 3

Reset
订货号

D

D1HLL1S初始位置
弹簧弹力
F1 约 N		终点位置
弹簧弹力
F2 约 N		旋入
扭矩
约 Nm		旋松扭矩
约 Nm		CAD配件价格订购
03036-03M31,50,4941,51,530,10,07  根据要求
03036-04M42,50,810524100,180,12  根据要求
03036-05M530,91462,56110,120,08  根据要求
03036-06M63,5115739130,440,21  根据要求
03036-08M851,5188415301,10,38  根据要求
03036-10M1062239520351,30,6  根据要求
03036-12M1282,526106305521,3  根据要求
03036-16M16103,533148651253,93  根据要求

带内六角和球的弹簧柱塞，不锈钢，增强弹簧力，带螺纹锁

 更多信息

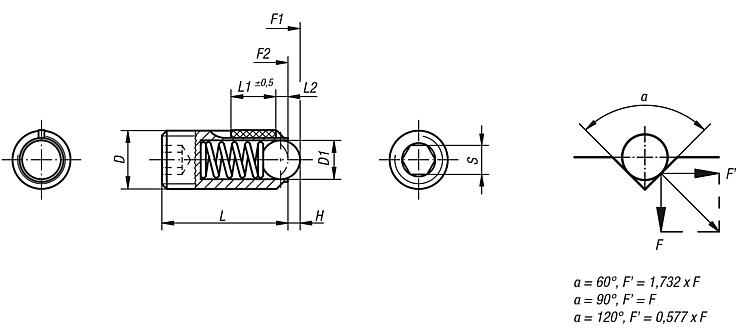

图纸
带内六角和球的弹簧柱塞，不锈钢，增强弹簧力，带螺纹锁

商品选择/筛选


  •
  • M3
  • M4
  • M5
  • M6
  • M8
  • M10
  • M12
  • M16

  •
  • 1,5
  • 2,5
  • 3
  • 3,5
  • 5
  • 6
  • 8
  • 10

  •
  • 0,4
  • 0,8
  • 0,9
  • 1
  • 1,5
  • 2
  • 2,5
  • 3,5

  •
  • 9
  • 10
  • 14
  • 15
  • 18
  • 23
  • 26
  • 33

  •
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 14

  •
  • 1,5
  • 2
  • 2,5
  • 3
  • 4
  • 5
  • 6
  • 8

  •
  • 5
  • 12
  • 19
  • 28
  • 47
  • 66
  • 90

  •
  • 7
  • 22
  • 30
  • 40
  • 73
  • 100
  • 120
  • 180

  •
  • 0,1
  • 0,18
  • 0,12
  • 0,44
  • 1,1
  • 1,3
  • 2
  • 3,9

  •
  • 0,07
  • 0,12
  • 0,08
  • 0,21
  • 0,38
  • 0,6
  • 1,3
  • 3

Reset
订货号

D

D1HLL1S初始位置
弹簧弹力
F1 约 N		终点位置
弹簧弹力
F2 约 N		旋入
扭矩
约 Nm		旋松扭矩
约 Nm		CAD配件价格订购
03036-203M31,50,4941,5570,10,07  根据要求
03036-204M42,50,8105212220,180,12  根据要求
03036-205M530,91462,519300,120,08  根据要求
03036-206M63,51157328400,440,21  根据要求
03036-208M851,5188447731,10,38  根据要求
03036-210M10622395661001,30,6  根据要求
03036-212M1282,5261066612021,3  根据要求
03036-216M16103,533148901803,93  根据要求
