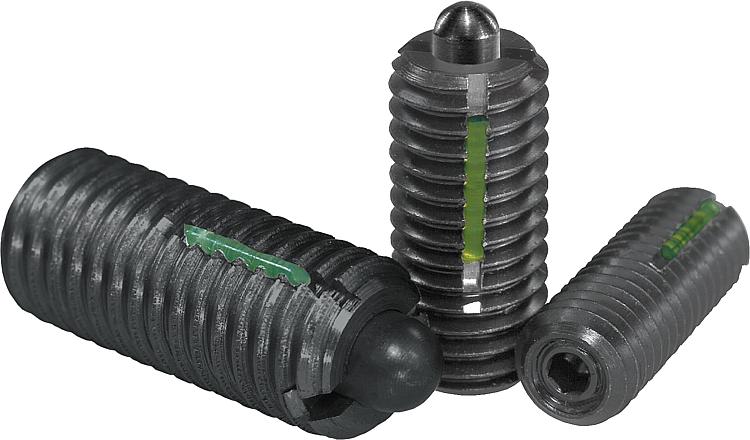

03041带内六角螺钉和压杆的弹簧柱塞，钢制，带螺纹锁 |
返回 |
|
|
产品说明材料：套筒钢强度等级 5.8。
钢制压杆。
弹簧钢 D 级。
螺纹锁紧尼龙。规格：黑色氧化。顶销硬化处理。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

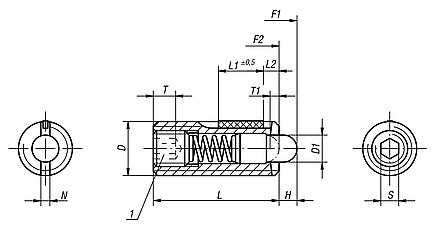

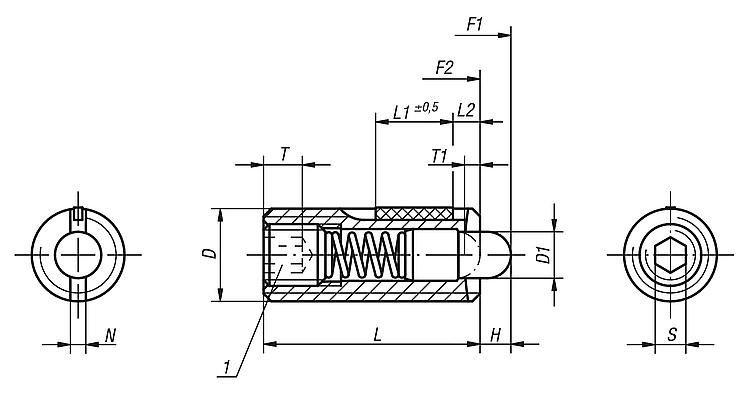

带内六角螺钉和压杆的弹簧柱塞，标准弹力，带螺纹锁 |
更多信息 |
订货号
| D
| D1 | H | L | L1 | T1 | N | S | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | 安装扳手
订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03041-05 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 6 | 20 | 0,12 | 0,08 | 03040-905 |  |  | 根据要求 | | | 03041-06 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 7 | 20 | 0,45 | 0,22 | 03040-906 | | | 根据要求 | | | 03041-08 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 9 | 35 | 1,05 | 0,37 | 03040-908 | | | 根据要求 | | | 03041-10 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 9 | 35 | 1,3 | 0,6 | 03040-910 | | | 根据要求 | | | 03041-12 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 12 | 55 | 2 | 1,3 | 03040-912 | | | 根据要求 | | | 03041-16 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 45 | 100 | 3,9 | 3 | 03040-916 | | | 根据要求 | |
|
带内六角螺钉和压杆的弹簧柱塞，轻弹力，带螺纹锁 |
更多信息 |
订货号
| D
| D1 | H | L | L1 | T1 | N | S | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | 安装扳手
订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03041-105 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 3 | 10 | 0,12 | 0,08 | 03040-905 | | | 根据要求 | | | 03041-106 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 3 | 9 | 0,45 | 0,22 | 03040-906 | | | 根据要求 | | | 03041-108 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 4 | 16 | 1,05 | 0,37 | 03040-908 | | | 根据要求 | | | 03041-110 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 4 | 16 | 1,3 | 0,6 | 03040-910 | | | 根据要求 | | | 03041-112 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 5 | 27 | 2 | 1,3 | 03040-912 | | | 根据要求 | | | 03041-116 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 20 | 45 | 3,9 | 3 | 03040-916 | | | 根据要求 | |
|
带内六角螺钉和压杆的弹簧柱塞，强弹力，带螺纹锁 |
更多信息 |
订货号
| D
| D1 | H | L | L1 | T1 | N | S | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | 安装扳手
订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03041-205 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 11 | 29 | 0,12 | 0,08 | 03040-905 | | | 根据要求 | | | 03041-206 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 14 | 37 | 0,45 | 0,22 | 03040-906 | | | 根据要求 | | | 03041-208 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 22 | 65 | 1,05 | 0,37 | 03040-908 | | | 根据要求 | | | 03041-210 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 19 | 70 | 1,3 | 0,6 | 03040-910 | | | 根据要求 | | | 03041-212 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 25 | 85 | 2 | 1,3 | 03040-912 | | | 根据要求 | | | 03041-216 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 60 | 150 | 3,9 | 3 | 03040-916 | | | 根据要求 | |
|
|
|
