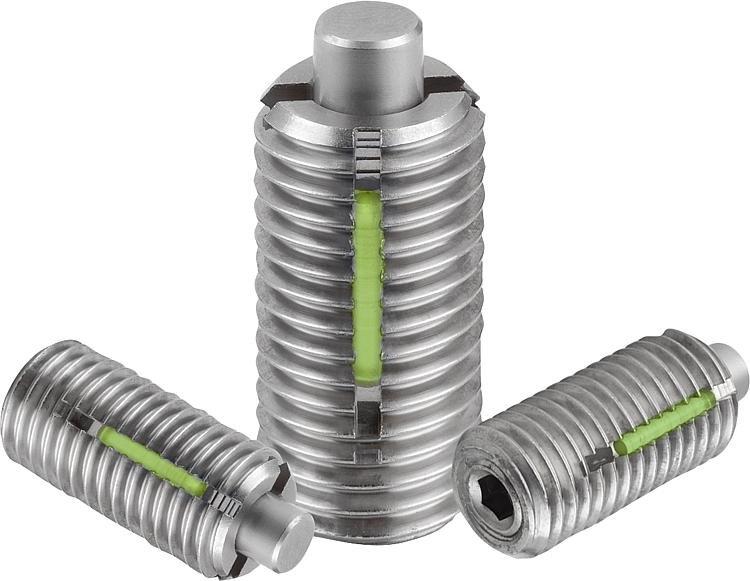

03056-01带内六角螺钉和扁平压杆的弹簧柱塞，不锈钢，带螺纹锁 |
返回 |
|
|
产品说明材料：套筒 1.4305.
压杆 1.4034.
弹簧 1.4310.

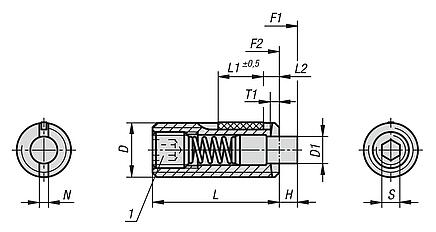

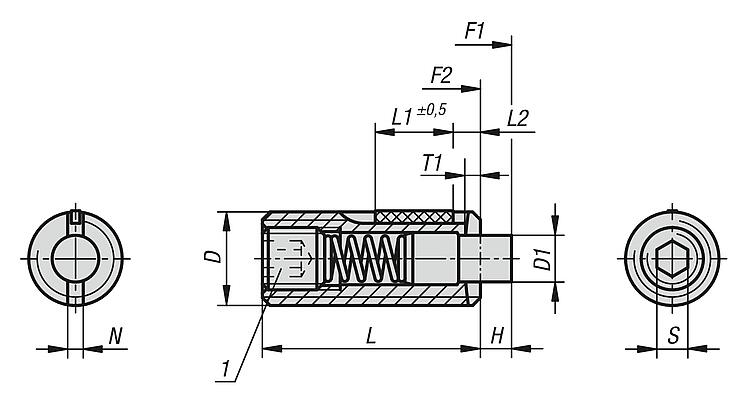

螺纹锁紧尼龙。 规格：亮色。顶销硬化处理。提示：此类弹簧柱塞主要在机械结构中当推杆或弹性挡块使用。顶销的致动沿轴向方向进行。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| | | | | | | | | | | | | | | | | | Reset |
|---|
订货号
| D
| D1 | H | L | L1 | T1 | N | S | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋入
扭矩
约 Nm | 旋松扭矩
约 Nm | 安装扳手
订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03056-01-05 | M5 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 5 | 17 | 0,12 | 0,08 | 03040-905 |  | | 根据要求 | | | 03056-01-06 | M6 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 6 | 17 | 0,45 | 0,22 | 03040-906 | | | 根据要求 | | | 03056-01-08 | M8 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 7 | 29 | 1,05 | 0,37 | 03040-908 | | | 根据要求 | | | 03056-01-10 | M10 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 8 | 31 | 1,3 | 0,6 | 03040-910 | | | 根据要求 | | | 03056-01-12 | M12 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 10 | 47 | 2 | 1,3 | 03040-912 | | | 根据要求 | | | 03056-01-16 | M16 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 38 | 85 | 3,9 | 3 | 03040-916 | | | 根据要求 | |
|
|
