商品描述/产品说明

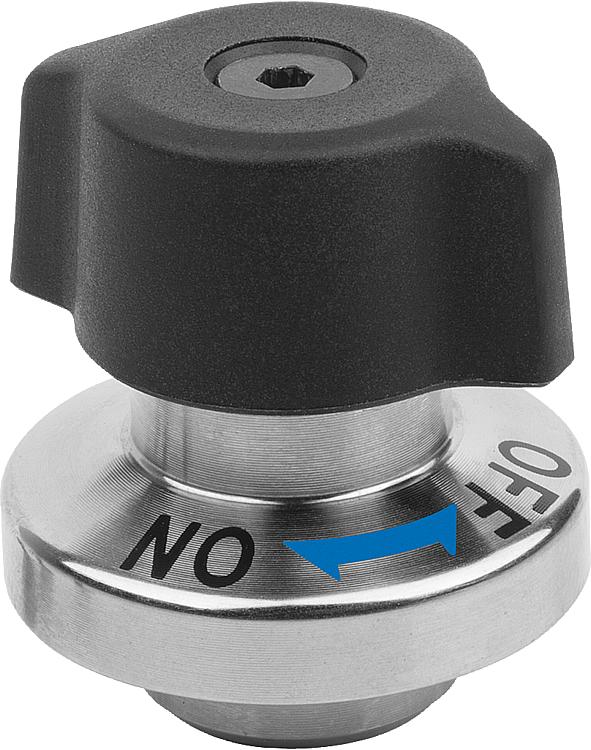

产品说明产品描述:旋转锁闩用于快捷简单更换和关闭夹具或翻板。
无工具夹紧缩短了装夹时间。
材料:不锈钢制壳体。
旋钮,热塑性塑料 PA(聚酰胺)制
规格:亮色壳体。
黑色旋钮,采用 PA 塑料,玻璃纤维增强型。

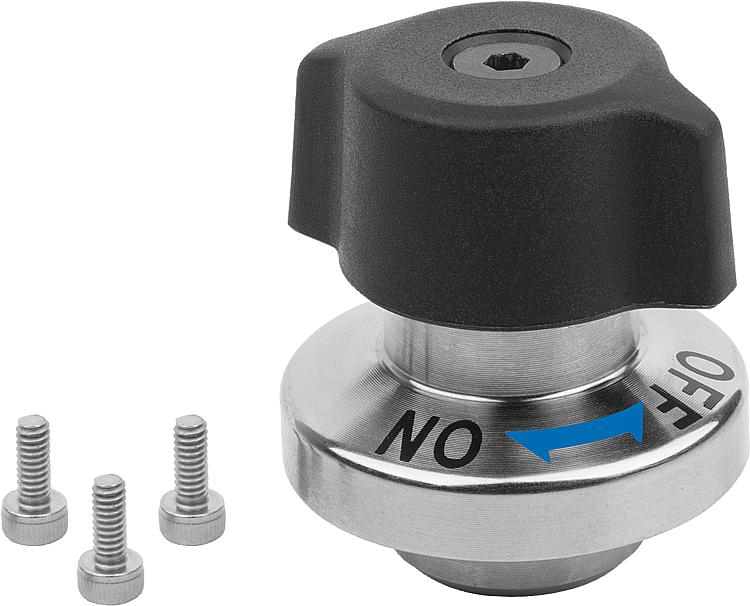

提示:随供了 M2 或 M3 不锈钢固定螺栓。
安装方式 1,用于板厚 6 mm。
安装方式 2,用于板厚 > 6 至 14 mm。

如果超过夹持力,则板与板之间会产生 0.1 mm 以上的间隙。
使用说明:确保旋钮处于“OFF”档位。
将旋转锁闩放在夹紧销上面,并将旋钮拧到“ON”档位。
完全夹紧时会听到一声咔嗒信号。
附件:夹紧销 03192-25。图纸提示:
1) 板
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 03192-10_KN 不锈钢旋转锁闩,带旋转驱动器和塑料旋转头 449 kB

图纸

不锈钢旋转锁闩,带旋转驱动器和塑料旋转头

商品选择/筛选



  •
  • 聚酰胺

  •
  • 6
  • 8

  •
  • 14
  • 18

  •
  • 25
  • 34

  •
  • 25
  • 34

  •
  • 21
  • 28

  •
  • 23
  • 28

  •
  • 6,5
  • 10

  •
  • 5,5

  •
  • M2x3
  • M3x4

  •
  • 14
  • 18

  •
  • 26
  • 35

  •
  • 4,4
  • 6,5

  •
  • 2,4
  • 3,4

  •
  • 6

  •
  • 6-10
  • 6-14

  •
  • 2,5

  •
  • 110
  • 150

  •
  • 7
  • 9

  •
  • 1,1
  • 1,8

  •
  • 0,25
  • 0,4

  •
  • ≤130 °C

Reset
订货号材料D

D1D2D3D4HH1H2MD5D6D7D8TT1T2夹持力
N
夹紧力
N
径向力
kN
拔出力 F
kN
工作温度

CAD配件价格订购
03192-10-14聚酰胺614252521236,55,5M2x314264,42,466-102,511071,10,25≤130 °C  根据要求
03192-10-18聚酰胺81834342828105,5M3x418356,53,466-142,515091,80,4≤130 °C  根据要求
